描述
产品详情

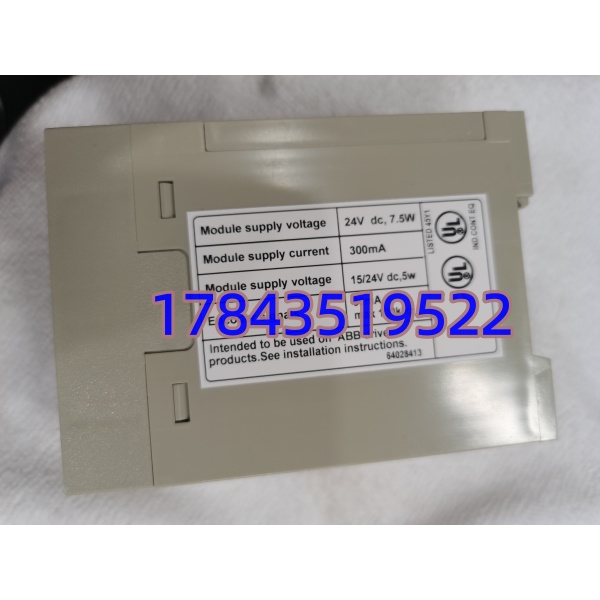

· 型号：3BHL000511P0003（NTAC-02 Option Board）
· 品牌：ABB Drives（Electrification — Motion Business）
· 系列：ABB ACS800 / ACS600 / ACSM1 系列 — Pulse Encoder / Tacho Interface Option (NTAC-02)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整物料号 | 3BHL000511P0003（Sales No. NTAC-02，Option Board for Encoder / Tacho Feedback） |
| 市场型号 | NTAC-02 — 增量编码器及测速机接口板，替代早期 NTAC-01（引脚兼容但电气特性与参数号不同） |
| 适用传动 | ABB ACS800 (ACS800-01/04/11/31 等带 Option Slot)、ACS600、ACSM1；经 RDCO-02/03 可扩展至柜内多传动控制单元 |
| 编码器类型 | 增量式 TTL(RS-422 diff. A/A\B/B\Z/Z\ 5V)、HTL(10～30V push-pull A/B/Z)、SinCos 1Vpp（依固件/版本支持度） |
| 编码器供电输出 | 板上提供 5V DC ±5%(典型 150mA max)、可选 12V / 24V DC（由跳线/Jumper 设定），供外部编码器 |
| 最大输入频率 | 典型 200 kHz（对应高分辨率编码器高速轴需核算 ppr×rpm/60 <200k） |
| 脉冲处理 | 四倍频计数、方向判别(A/B 相超前滞后)、Z 基准脉冲锁零、断线检测(Line Break Detection 可启用) |
| 测速机输入(部分版) | 可接受 ±10V / ±100mV 模拟测速发电机信号经板上放大 — 严格来说 NTAC-02 侧重脉冲，带 tacho 需确认原柜用的是 Encoder 还是 Tachogenerator 模式 |
| 接口连接器 | 带屏蔽双绞 15-pin D-sub 或 端子排（依安装形态——通常 NTAC-02 自身带 RJ45-like 或 螺丝 端子 + 外接 X5 端子块） |
| 安装方式 | 插入 ACS800 控制板旁 Option Slot 或经 RDCO-x 挂于扩展总线条 — 占用 1 个 Option Address |
| 参数关联 | ABB 参数组 50 / 51 / 98 (Feedback Selection = ENCODER1 / TACHO)，需设 50.01～50.06 (ppr / direction / filter) |
| 状态指示 | 板上 LED：PWR(绿-5V encoder supply OK)、SIG(黄-脉冲检测到)、ERR(红- fault/断线/超频) |
| 配置/诊断 | ABB DriveWindow / Drive Composer — 在线读 Actual Speed / Encoder Count / Fault Log (Code 7110 Encoder err 等) |
| 工作温度 | 0～+50℃（柜内控制单元环境），存储 -40～+85℃ |
| 相对湿度 | 5%～95%（无凝露） |
| 认证 | CE / UL / cUL / RoHS 随 ACS800 整柜认证 |
| 生命周期状态 | Mature / Selected Phase-out approaching — 在产但交期波动 6～14 周，市面有拆机测好件流转 |
| 常见关联 | ACS800-104(柜式多传动主单元)、RDCO-02/03(扩展卡)、X5 端子块、Encoder cable(屏蔽双绞)、DriveWindow 授权 |
产品介绍
现场实测发现，造纸机分部传动最怕”不明原因速度波动”——某凹印线 用 接 2048ppr TTL 编码器，运行第六年 SIG LED 偶闪，DriveWindow 报 7110 Encoder Error，查是编码器电缆屏蔽层接地不良引入变频器谐波干扰脉冲。拔 看板端 A/B 波形无明显损坏换根新高柔性屏蔽缆恢复——但另一台同线 输入比较器老化致 Z 脉冲不锁零，只能换模块。(严格来说 与老 NTAC-01 物理插槽兼容，但参数号完全不同——NTAC-01 用 50 组老参数某些已弃用，换 后需确认 98.02 Feedback Sel = ENCODER1 及 50.xx 重设 ppr/direction，建议先做离线参数备份再换。)
从采购决策看，它的 CRO 三要素：。特别提示：买前确认你现柜用的是 Encoder(TTL/HTL) 还是模拟 Tachogenerator—— 主用于脉冲编码器，纯模拟测速机老柜可能配不同 Option 卡。
替换与升级建议
✅ 直接替换（最小改动）
- ：完全兼容 Option Slot / RDCO 扩展链，DriveWindow 识别为 ，设 Param Grp 50/98 后 RUN。高版 PCB Rev 向下兼容。
- ：物理插槽同，但需：①确认 98.02 Feedback Sel = ENCODER1 ②重设 50.01(Encoder PPR)、50.02(Direction)、50.03(Filter time) 等——NTAC-01 老参数可能不自动迁移。建议备份原 .dcm 参数文件再改，属小工作量工程变更不属零改动直替。
⚠️ 注意（易混淆）
- 纯模拟测速机(Tachogenerator) 反馈柜：早期有些用 RTAC 或 AI 板读 ±10V—— 虽可接某些 sin-cos 但非标准 tacho 放大卡，若你原柜明确标”Tacho Generator Feedback” 且无 encoder 请先拍模块标签确认是否为 或其它 Option 再下单。
- 编码器类型超限频率：高 ppr(>2048) × 高轴 rpm 可能超 200kHz 输入 — 现场核算 (ppr × rpm_max / 60) < 200k，超限需降 ppr 或改分辨率，不属模块故障。
❌ 硬件不兼容
- ABB S800 I/O 通信模块 / S700 系列模拟量卡：Option Slot 物理不同不能互插。
- 第三方品牌编码器接口卡(Siemens TB / Yaskawa 等)：物理与电气均不通用。
