描述
产品详情

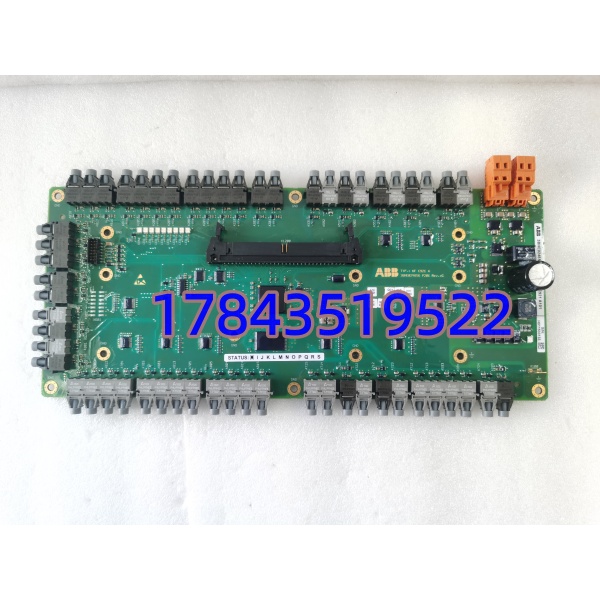

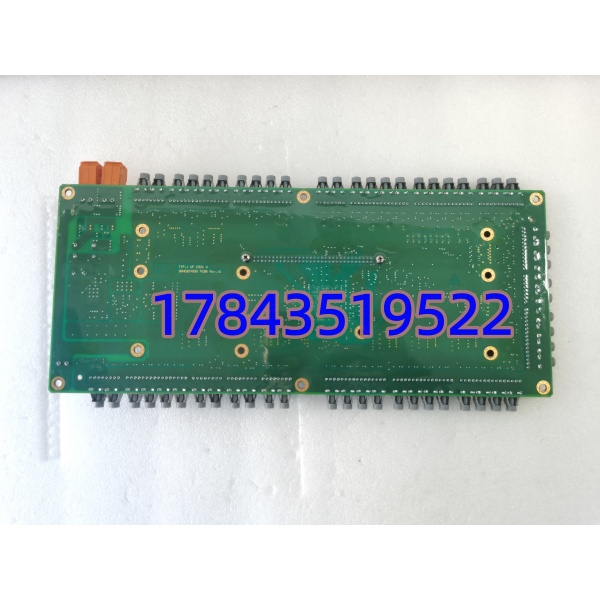

· 型号：3BHE048062R0101（PCB 丝印通常含 AINT-12A / AINT-12B 标记，功能兼容）
· 品牌：ABB Drives — Motion Business Area
· 系列：ABB ACS 600 MV-IGCT / ACS 1000 Drive System — AINT-12 Main Interface Board
技术参数
- 板卡定位：AINT-12 — Application Interface & Timing Board，ACS600/ACS1000 控制柜核心，负责 PWM 光脉冲分发至 IGCT Gate Units、故障状态收集、控制电源监视、柜 DI/DO 调理
- 适用传动平台：ACS 600 (IGCT 中压 690V~4160V, 315kW~5000kW)、ACS 1000 (IGCT 同步电机驱动) — 不适用于 ACS800-01 低压柜(NDCU)、不适用于 ACS880 MV(用 AINT-14 系列 P/N 不同)
- CPU 宿主关系：通过背板连 RDCO-02 / RDCU-x（主控制 CPU 模块），AINT 本身无独立 CPU — 是时序/光纤接口扩展板
- 光纤接口：多路 ST/BFOC 多模 62.5/125μm 口——发往 IGCT Gate Units (GU)、收 GU Fault/Desat/Diag、连 AIMU（Aux Interface & Monitoring Unit）及同步光纤（在多机并联时）
- 数字量 I/O：柜门 Run/Stop 按钮、Local/Remote 开关、Fault Reset、Ready 继电器输出（常开/常闭）、External Fault DI — 部分经由 AINT 端子排 (X5/X6 依柜型)
- 模拟量监视：可选 ±10V 输出反映 Id_ref / Speed_ref / DC Link V — 经 onboard DAC，用于录波或外部表头
- 电源要求：由控制柜电源模块（SDCS-PIN-4x 或 SDCS-CON-2 供 ±15V/+5V/24V）经背板供给，典型吸收 < 8W
- LED 指示：PWR（背板 5V OK）、RUN（与 RDCO CPU 同步正常）、FLT（Config / Fiber Loss / HW Error）、Link LED per fiber pair（依 Rev）
- NVRAM / EEPROM：存板级 ID、光纤映射表版本、柜 I/O 逻辑选择（部分跳线/DIP 设置）——换新板后需 DriveWindow / DriveWare “Upload from Hardware” 重读参数，必要时按旧板 DIP 位置还原
- 配置跳线 / DIP：少量设置光纤拓扑（单/双 star）、柜 DI 逻辑极性——拆旧板前拍 DIP 开关与 Jumper 位置照片，装新板先复原再上电
- 安装形式：控制柜内专用 AINT 插槽（导槽 + 前锁紧杆），静电腕带操作（CMOS/FPGA 敏感）
- 工作环境：控制柜 0～+55℃（ACS600 控柜通常恒温 <40℃），5%～95% RH 非冷凝
- 认证：IEC 61800-5-1、CE、cUL（依附完整传动柜认证）
- 停产备注：随 ACS600 平台 Mature，全新 NOS 极少，主流为测好拆机/翻新品（目检电解无漏、光纤口透射率 OK、与 RDCO 背板握手测）
产品介绍
某港口皮带输送机 ACS600-07 IGCT 中压传动突报 “Fiber Com Loss Ch.X” 全柜闭锁——查 AINT-12 上对应 GU 光纤 RX LED 灭，倒换光纤跳线无变化，拔 AINT 发现一片铝电解顶部微鼓（投运第 15 年 5V 稳压前置滤波电容 ESR 升高致 FPGA 时钟抖动丢帧）。现场痛点： 故障表现像”功率单元全掉”但功率单元本身好好的，极易误判 IGCT 或光纤坏，浪费数小时。它是传动控制柜的时序中枢——PWM 光脉冲从它发出、GU 状态经它回传 CPU，没它 RDCO 变瞎子。
从 CRO 视角买家三件事：确认你要 （旧板标签含 & 3BHE048062R0101，非 AINT-14）；确认现用 DriveWare/DriveWindow 版支持此板（ACS600 包通常 OK）；目检电解无鼓包、光纤口无灼伤、DIP 位置可还原。我们出货每块做：目检电解直立无漏鼓 → 上 AINT 测试台或配对 RDCO 模拟背板握手确认 PWR/RUN LED → 各 ST 光纤口红光通断模拟测 → 旧板 DIP/Jumper 位置拍照建议留存 → SN 标签拍照随货——你要的是装进控制柜 DriveWindow 显 AINT Present、Fiber Test All Pass、传动可 RUN，不是一块蒙尘 PCB。此板限 ACS600 IGCT / ACS1000 控制柜，不可插入 ACS800-01 低压柜或 ACS880 MV（需 AINT-14 不同 P/N）。
替换与升级建议
✅ 直接替换
- 3BHE048062R0101（ 各 Rev -A/-B 标记丝印 AINT-12A/12B）→ 直接拆旧装新，复原 DIP Switch/Jumper 位置（先拍照！），连光纤前戴防静电腕带。装完 DriveWindow → Hardware → Upload from Unit 重读参数，做 Fiber Test (Tools → Fiber Test) 确认所有 GU Link OK 再投运。
- 早期同代 不同 minor Rev（仅制造批次差 EEPROM 校参同）→ 完全兼容直换。
⚠️ 软件兼容（需确认/重配置）
- AINT-14（ACS800 MV / ACS880 MV 早期）→ 不可替——物理插槽近似但 EEPROM content / 光纤口排列 / RDCO 接口定义不同，AINT-14 插 柜报 Board Type Mismatch 且光纤映射错。反向（ 替 AINT-14）同理不行。
- 若原系统用极早期 首版 AINT（无 -R0101 后缀 早期 90 年代末）→ 通常可替但建议 DriveWare 做 “Compare Hardware” 校验参数差异，DIP 设置按新板手册重核（极少差别）。
❌ 硬件不兼容
- NDCU-12 / RDCO 本身是 CPU 模块 ← AINT 是其接口扩展板不可互代
- XVC724BE102（励磁辅助板）/ 3BHB007209R0102（IGCT GU 门极板）→ 完全不同功能层级与插槽
