产品详情

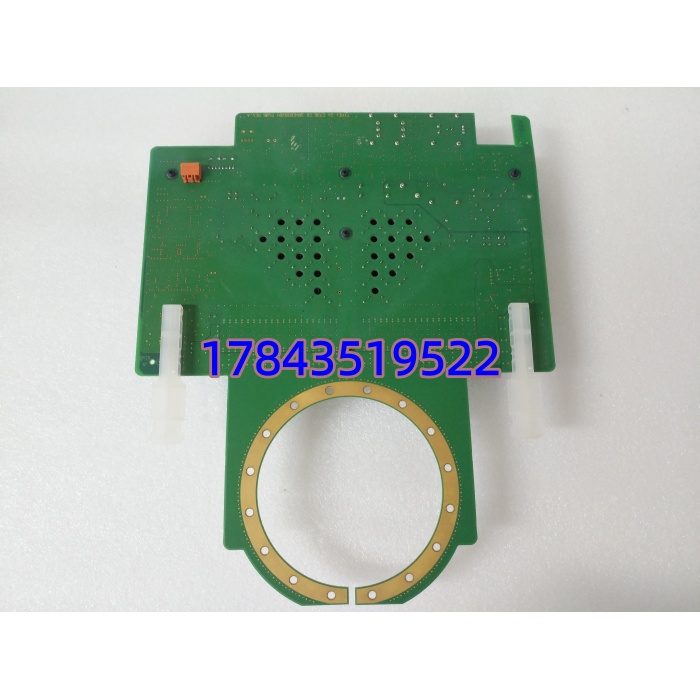

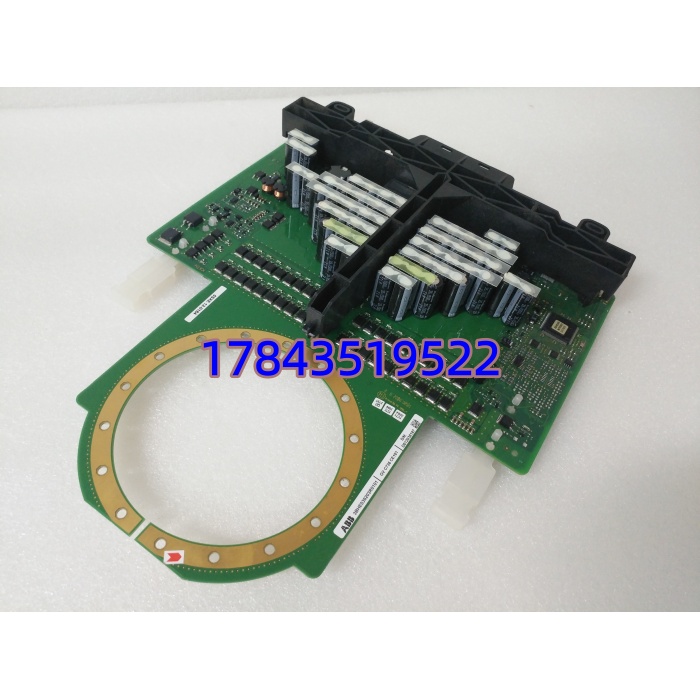

· 型号：3BHE039203R0101（ABB Order No.）/ GVC736CE101（Board Type Designation）
· 品牌：ABB Ltd.（瑞士/全球）
· 系列：ABB ACS6000 Series Drive / HVDC Light Valve Control Electronics — GVC736 Gate Trigger & Interface Board
技术参数
- 制造商：ABB Switzerland / ABB Drives & HVDC
- 订货号 / 板号：3BHE039203R0101 = GVC736CE101（两者指向同一实物，出货标签通常印 GVC736CE101 及条码）
- 适用系统：ABB ACS6000 中压变频器（ACS6000SD / ACS6000MW 等）阀控架；HVDC Light / HVDC Classic 换流阀部分版本阀基电子设备（VBE）内作为触发子板（请以现场 VBE 图纸为准）
- 产品类型：IGCT/IGBT 门极触发与状态反馈接口板（Gate Pulse Amplifier / Fiber Interface Board），插于 CDM（Capability Distribution Module）或阀控背板
- 触发接口：多路光纤发射/接收端口（依版本 6–12 路 TX/RX），波长 650nm / 850nm（典型 ST/FC 或 POF 插座依具体版次），传输门极脉冲与 Diode/IGCT 状态回读
- 控制信号处理：板载 ASIC/FPGA 做脉冲宽度校验、死区检查、重复脉冲抑制，防止误触发
- 监测功能：去饱和检测（Desaturation）、门极欠压/过流、板温监测，异常时拉低 Block 信号封锁输出
- 电气隔离：触发光路天然隔离；低压控制侧与电源侧 ≥2500V AC 光耦隔离（符合 IEC 60747‑5‑5）
- 供电要求：背板供给 +5V DC（逻辑）±5%、+24V DC（部分版本驱动侧）±10%；典型总功耗 3–6W
- 指示灯：前面板/板边 LED 指示 Power / Fiber Link / Fault / Blocked 状态
- 物理规格：多层 FR‑4 PCB，典型尺寸 ≈ 180×120mm（依具体版次），镀金指/针座连接器，安装螺钉紧固+导向销定位
- 工作温度：0℃～+55℃（机柜内，强制风冷或传导散热），存储 ‑40℃～+85℃；5%～95% RH 无凝露
- 认证：CE、RoHS、UL 94V‑0 阻燃基板；符合 IEC 61800‑5‑1 / IEC 61000‑6‑2 EMC
- 配套要求：须配对应 CDM / VBE 母板及光纤回路使用；单独板卡无法独立运行或测试（需专用工装激励）
- 注意：本板非变频器主控制卡（如 RDCU‑12C / RCNA‑01），也不是功率单元本身——它是功率半导体门极侧的”神经末梢”
产品介绍
中压变频器报”Pulse Loss”或”Gate Fault”却查不出光纤断点——十有八九是这块 GVC736CE101 板内 FPGA 校验逻辑锁死或光收发器老化漂移，特别是服役超过 12 年的 ACS6000 在某水泥磨项目里集中出现过批量暗衰。（严格来说部分早期同系板标识为 GVC736CE01 无尾缀，硬件插座兼容但 EEPROM 版本字不同，换上去后 CDM 可能报”Board ID Mismatch”——遇过一回，重刷 CDM 配置解决，约 20 分钟工作量，不是硬件不兼容。）
它的核心价值不在参数而在可靠性：IGCT 门极一旦收到畸变脉冲后果是直接炸管，这块板负责做脉冲宽度合法性检查和去饱和封锁，比普通光耦接口板多这道关卡。商业上 ABB 原厂欧产交期常 12–26 周（视瑞士/芬兰排产），渠道欧版全新或 A 级测试翻新一般 3–7 工作日发出；因板载光器件需专用工装激励，出货前做上电 LED 状态检查+光纤口回环测试（Loop‑back）+EEPROM 读取校验，附测试记录与原厂序列号 COC，质保 12 个月非人为包换（含光口非物理损伤除外）。提醒：GVC736CE101 与 3BHE039203R0101 是同一物，采购询价时常被不同供应商拆成两个号报，认准任一号即可。
替换与升级建议
✅ 直接替换（同编号或等价标识，工程兼容）
- GVC736CE101（板面丝印）←→ 3BHE039203R0101（ABB 订货号）：同一实物两种编号，物理、电气、固件完全兼容，直接热插拔替换（建议 DriveWindow/Drive composer 先记录报警历史再操作）。
- 早期 GVC736CE01（无后缀）←→ ：物理插座兼容；CDM 母板如固件 ≥相应版次通常直接认，少数老 CDM 需重关联 Board ID——属低风险直接替换，备份 CDM 参数即可。
⚠️ 有限兼容（需核对母板固件/配置）
- 若你现用极早期 GVC736A / GVC735 系列 → ：插槽形状可能不同或 pin‑out 定义变化，需核对 CDM/VBE 母板兼容矩阵，多数情况下需同步升级母板固件或整体阀控电子包，改动量较大不推荐简单”代换”。
- 不同后缀版本（如 CE101 vs CE102）可能 EEPROM 配置字不同对应该阀控版本——混插可能报”Configuration Mismatch”，建议同后缀替换。
❌ 硬件不兼容 / 不可替
- 不可替代 RDCU‑12C / RCNA / RCNA‑02 主控制卡、不可替功率单元（如 5SDF 系列 IGCT）、不可替 3500 TSI 或 Triconex 任意模块。
- 若你系统是 Siemens Sinamics SM120/150 或 Alstom 换流阀板，完全不兼容，背板定义与光纤协议均为 ABB 私有。
市面主要靠 3BHE039203R0101() 全新或经测翻新库存替代，无通用”新型号向下兼容替代非 ABB 阀控板”一说，请以 ABB Spare Parts Cross‑Reference 及你现场 CDM/VBE 版本为准。
