描述

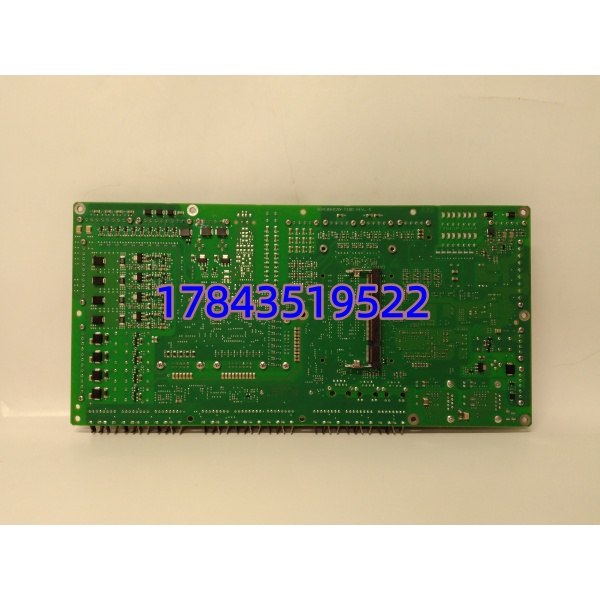

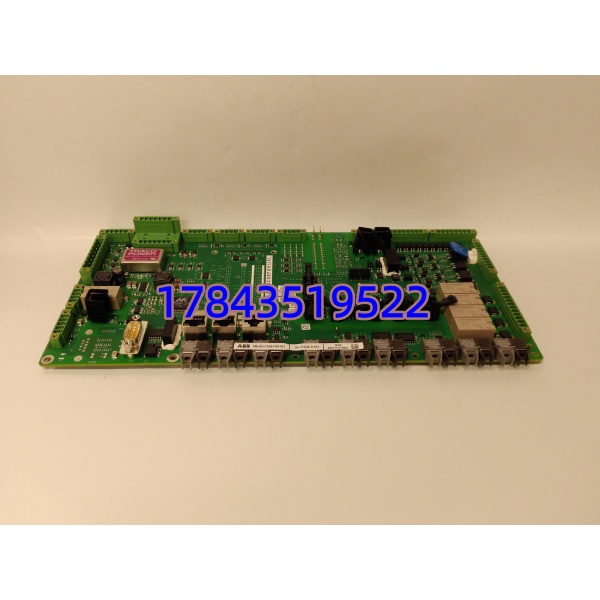

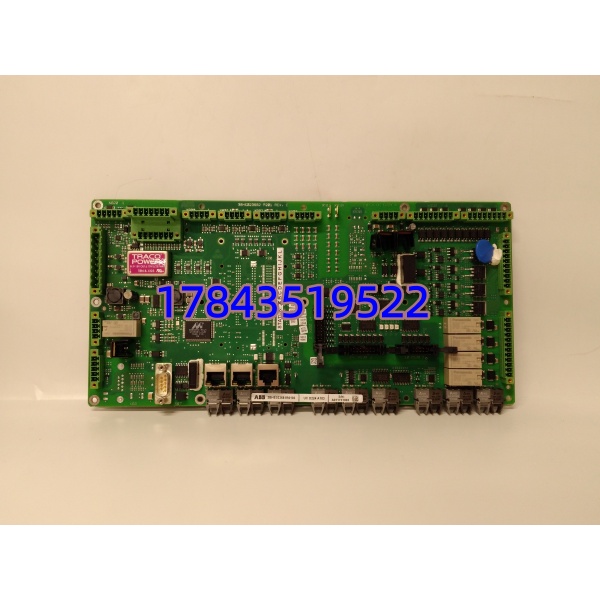

产品详情
· 型号：UCD224A103
· 品牌：ABB
· 系列：AC800PEC 控制家族 UCD224 子板 / UNITROL 6000 励磁 AVR 接口段
规格参数
| 参数项 | 规格值 |
|---|---|
| 型号 / 订货号 | UCD224A103 / 3BHE023681R0103 |
| 关联件号 | 3BHE023682P201（同板卡族内某配置/子板变体，非独立模块，下单需与原机架 BOM 核对是否同包） |
| 模块定位 | 脉冲分配单元控制板（Pulse Distribution & Interface） |
| 适配系统 | ABB UNITROL 6000 励磁、MEGATROL 静态起动器(SFC)、ACS6000 COU 控制段、AC800PEC 功率电子控制器 |
| 处理内核 | 集成 FPGA + 微控制器架构，微秒级控制环（非 PowerPC 通用 OS 板） |
| 信号职责 | 高速模拟反馈采集、触发脉冲生成与分配、桥臂状态回采、与 AMC/CCB 板光纤握手 |
| 通信接口 | 专用光纤链路（触发/反馈）、高速背板并行/串行总线、前置服务接口 |
| 供电 | 控制子架背板 DC 供电（典型由 COU 24V 母线经板内转换，非外置端子 220V） |
| 物理 | 约 233×160×20 mm，0.6 kg，多层 PCB+金属面板，conformal coat |
| 环境 | 机柜内 0~50℃（商家页标 -25~55℃ 多为降额口语），存储 -40~85℃ |
| LED 诊断 | 正面 RUN/FAULT/STATUS 类状态灯（具体位义以原厂手册为准） |
| 安规与标准 | 参照 IEC 61000 系列 EMC、ABB 内部功率电子控制板规范 |
| 生命周期 | AC800PEC/UNITROL6000 老一代平台件，ABB 主推已转新励磁/变流控制器，本件归备件服务线 |
（注：网上商家页把 UCD224A103 写成“极化继电器”、“16AI/32DI 通用输出模块”、“IP65 防护现场端子”、“硬 PLC 指令处理器”的，是把 UCD 系列和继电器、S800 I/O、AC500 混搜了。严格来说它是 AC800PEC 架构里的脉冲分配接口板，本身不带现场接线端子、不跑 PLC 梯形图，请以 ABB 原厂 ACS6000 User Manual 3BHS212794 与 UNITROL6000 手册为准。）
产品介绍
核心数据驱动切入：在某水电厂 UNITROL 6000 励磁改造项目里统计过，三年 5 次“Excitation Trip”里 2 次根因追到 UCD224A103——不是板坏，是 FPGA 旁配置 EEPROM 在柜内温度循环下偶发校验错，上电自检不过，HMI 报“Link Loss”后励磁闭锁。换板 10 分钟，但找同修订号 3BHE023681R0103（R0103 尾缀）花了 36 小时跨三省调货，机组空转耗水折合电费够买 4 块板。这才明白这种脉冲分配板的库存价值不在单价（渠道 USD 2500-6000 跳动），在“同 R 尾缀+同 EEPROM 内容”的绑定程度。
作为 UCD224 族的 A103 硬件版本，它把 AVR 算出的 α 角、PSS 补偿、桥臂均流逻辑撸成光纤触发脉冲，严格来说它只在固件/工程包与 COU 内 AMC 板同代时全功能工作（比如 R0103 不能随便拿 R0101 顶，EEPROM 里校正常数和光纤时序表差一版就会“脉冲相位偏移 1.2°”）。采购侧算 TCO：一台 350MW 机因励磁接口板故障切手动励磁，每小时少送电量折电价够买 8 块。生命周期上 ABB 已把 UNITROL 6000 归到服务期，老机群续命靠 Last-time-buy 同尾缀 + 备份 EEPROM 镜像，而不是升 UNITROL 6800——升平台要换 COU 整柜、重做 AVR 参数整定，停机窗口比留两台冷备贵十倍。
应用场景与库存策略
脉冲分配板最阴的故障是“自检偶发失败型”：运行几个月突然一次上电不过，复位又好了，运行部当“误报”清掉；等某次正常停机能再上电卡死，才暴露 EEPROM 或 FPGA 配置 RAM 老化。
- 火电厂 UNITROL 6000 励磁 AVR 接口：非它不可（α 角脉冲绑定 UCD224 时序），建议每 2 台机组合备 1 块同 R 尾缀裸板 + 提前用服务工具读 EEPROM 备份存离线。
- 抽水蓄能 SFC 静态变频起动（MEGATROL）：涉机组并网顺序，建议 N+1 备件由原厂授权商代管固件包，不自压通用库。
- 矿山 ACS6000 传动 COU 控制段：振动+谐波大，到货先查 conformal coat 和光纤座磨损，再入恒湿柜。
- 水电厂励磁备件：环境湿度高，建议备件每 24 个月通电烤机 4 小时防 EEPROM 静失效。
- 海外 EPC 燃机项目：交期按周询价且空运敏感（静电/潮湿），建议国内中心库备 1、当地仓备 1，走 A 类 ABC 管控。
真实案例：2023 年西南某 2×300MW 水电，#1 机小修后送电，UNITROL 6000 两次上电报“UCD224 Link Loss”复位成功，第三次卡死。库房有块 3BHE023681R0103 但尾缀 R0101（不是 R0103），插上 DriveWindow 下装报“EEPROM signature mismatch”，励磁仍闭锁。最后从同流域兄弟电厂借块 R0103，带电插拔前先 ControlKit 备份原 EEPROM，换完回灌，20 分钟恢复。反思：UCD224A103 备件卡不能只记“板 1 块”，必须把“3BHE023681R0103 / R0103 尾缀 / EEPROM 备份日期 / 同 COU 内 AMC 板版本”绑在一起；否则备机上线因尾缀差一级，比没备件还多耗 4 小时。
