产品详情

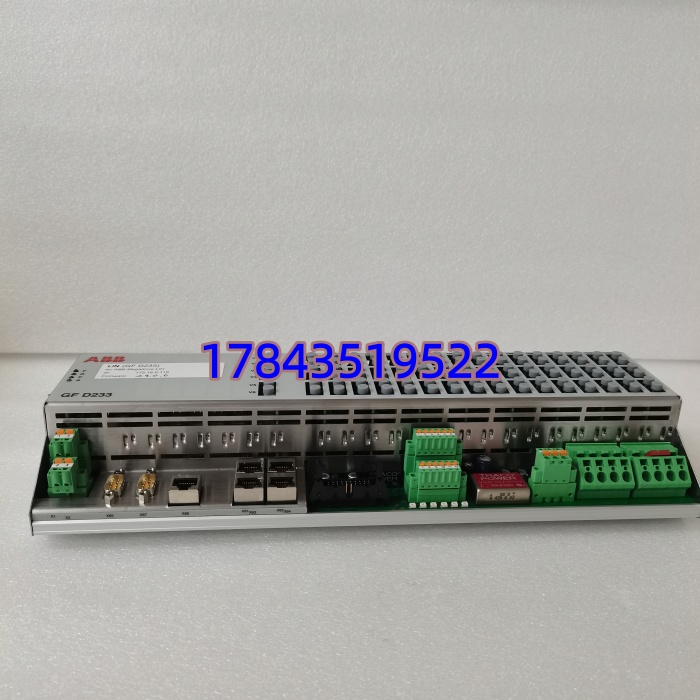

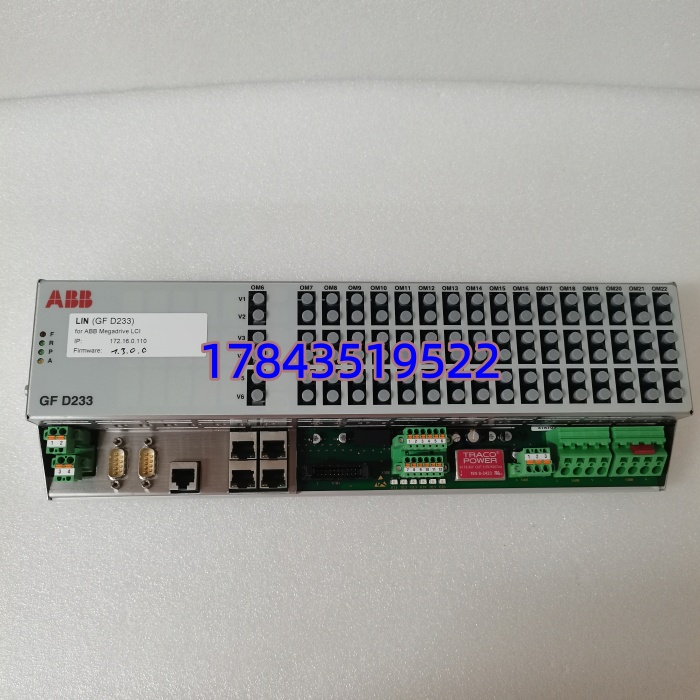

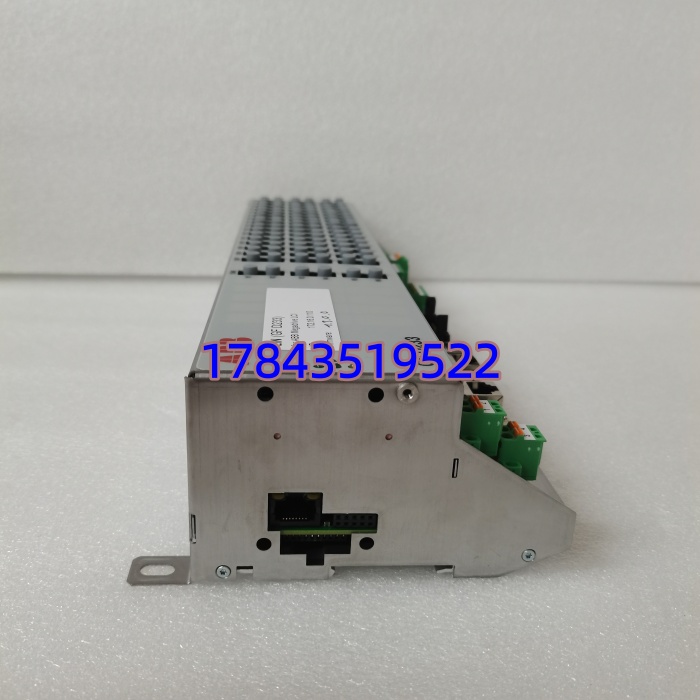

· 型号：3BHE022294R0103（ABB Order No.）/ GFD233A、GFD233A 103（Board Type Designation）
· 品牌：ABB Ltd.（瑞士/全球）
· 系列：ABB UNITROL 5000 / UNITROL 6000 Excitation System — GFD Series Fieldbus & Communication Interface Board（亦用于部分 ACS6000 阀控通信扩展）
技术参数
- 制造商：ABB Switzerland / ABB Power Grids – Excitation & Drive Service
- 订货号 / 板号：3BHE022294R0103 = GFD233A（板面常见丝印 GFD233A 或 GFD233A 103），两者指向同一实物族
- 适用系统：ABB UNITROL 5000 / UNITROL 6000 励磁调节器（插于 CMU 机架或专用通信槽位）；部分 ACS6000 传动柜作柜内通信扩展（请以现场柜内单线图/布置图为准）
- 产品类型：现场总线网关 / 通信接口板（Gateway & I/O Expansion Board），非主控制卡（非 COB/CMU）
- 通信接口——光纤：多路 POF/玻璃光纤端口（依版本 ST/FC 或 POF 插座），用于励磁柜内 CMU↔GFD 或 柜间高速链路
- 通信接口——串行：≥1×RS-232（本地调试/Service 口）+ ≥1×RS-485（Modbus RTU 从站/主站，典型 9600–19200 bps 可配）
- 通信接口——以太网：部分 GFD233A 版本带 10/100Base-TX RJ45（Modbus TCP / ABB 私有协议），具体以板面丝印端口数为准
- 现场总线支持：Modbus RTU / Modbus TCP 标准；Profibus DP 从站需对应 GSD 文件与固件许可（部分项目需激活选项）
- 电气隔离：信号侧与背板 ≥1500 V DC 光耦隔离；光纤口天然隔离
- 供电要求：背板供给 +5 V DC（逻辑，±5%）及 +24 V DC（部分接口驱动，±10%）；典型功耗 3–5 W
- 指示灯：板边 LED 指示 PWR / RUN / ERR / COM（光纤/串口活动）
- 物理规格：多层 FR-4 PCB，镀金边缘连接器或针座（依柜型），典型尺寸 ≈160×100 mm，安装螺钉+导向销定位
- 工作温度：0℃～+55℃（机柜内强迫风冷或自然对流），存储 -40℃～+85℃；5%～95% RH 无凝露
- 认证：CE、RoHS、UL 94V-0 基板；符合 IEC 61800-3/ IEC 61000-6-2EMC
- 配套要求：须插于 UNITROL 5000/6000 指定通信槽位或 ACS6000 指定扩展槽，单独板卡无法独立运行
产品介绍
励磁调节器突然跟 DCS 通信中断、Modbus 读数全零——查交换机没问题最后锁定是 板内光收发模块热衰减或串口驱动芯片击穿，这在投运 8 年以上的 UNITROL 5000 里见过不止一回。（严格来说 103 与早期纯 丝印略不同但硬件插座兼容，UNITROL 固件 V3.x 以上直接认；某个电厂项目里换入时 CMU 报”Unknown Board ID”，升 CMU 固件微版本后秒好，约 15 分钟工作量，不是硬件不兼容。）
它承担的是励磁调节器对外的”外交官”角色——把 COB/CMU 的内部数据翻译成 DCS 能读的 Modbus 帧或 Profibus 报文，同时通过光纤跟柜内其他 GFD 同步，断一路不影响调节功能本身（这点很重要：通信板挂掉不会直接导致失磁跳闸，但运行人员失去监视）。商业上 ABB 原厂瑞士/芬兰订货交期常 12–24 周，渠道欧版全新或 A 级测试翻新一般 3–7 工作日发出；出货前做上电 LED 检查+串口回环测试+光纤口 Link 检测（需工装），附测试记录与原厂序列号 COC，质保 12 个月非人为包换。提醒：3BHE022294R0103 与 是同一物，部分供应商拆成两个号报价，认准任一号即可，但必须排除 Symphony DCS 类光纤模块混淆。
替换与升级建议
✅ 直接替换（同代同级，工程兼容）
- （早期丝印）→ 103（3BHE022294R0103）：物理插槽、引脚、背板总线兼容；UNITROL 5000/6000 CMU 固件 ≥V3.x 通常直接认，不需改组态（建议备份 .exc /.upc 工程文件）。
- 同编号 3BHE022294R0103 不同批次/-H 后缀小版 → 可直接 1:1 冷/热替换（建议先记录报警历史）。
⚠️ 软件兼容（需关注 CMU 固件版次）
- 极早期 UNITROL 5000（CMU 固件 V1.x/V2.0 老版）→ 插新版 103：可能报”Board Type Unknown”，需 CMU 微版本升级或确认 GFD 固件兼容矩阵——ABB 官方 Spare Parts Cross-Reference 建议同步核实，改动量约 0.5 人日。
- 若你原系统用 Profibus DP 且 GSD 文件为老版（V1.x），换新板后建议在 DCS 侧重加载对应 GSD（通常向下兼容，但建议核验）。
❌ 硬件不兼容 / 不可替
- 不可替入 Symphony Plus DCS 槽位（INICT13/INLOM01 等）、不可替 COB/CMU 主控板、不可替功率柜触发板。
- Siemens / Triconex / Emerson Ovation 任意品牌通信卡不可与 ABB GFD 系列互插或混用。
- 若你系统是 UNITROL 3000 老模拟式励磁（非数字 CMU 架构）， 不兼容，需找对应老款通信板。
市面主要靠 3BHE022294R0103(/ 103) 全新或经测翻新库存替代，无通用”新型号向下兼容替代非 GFD 系列”一说，请以 ABB Excitation Spare Parts Cross-Reference 及你现场 CMU 固件版本为准。
