产品详情

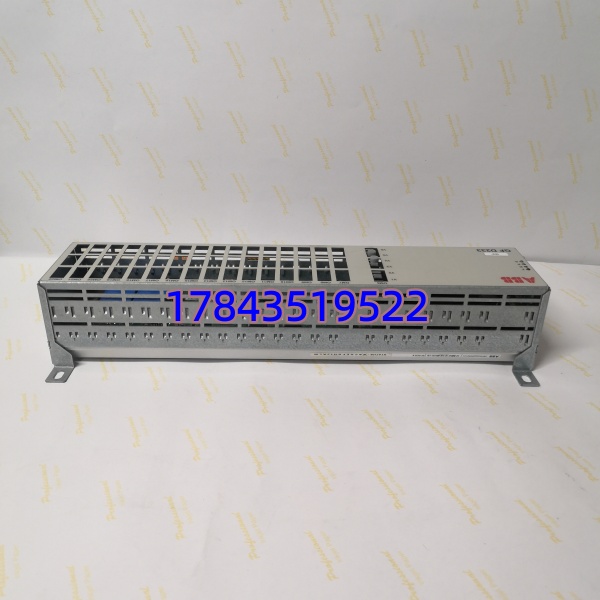

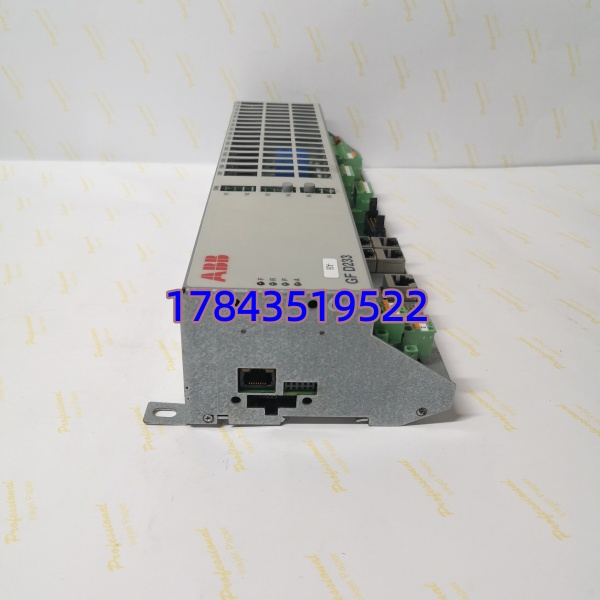

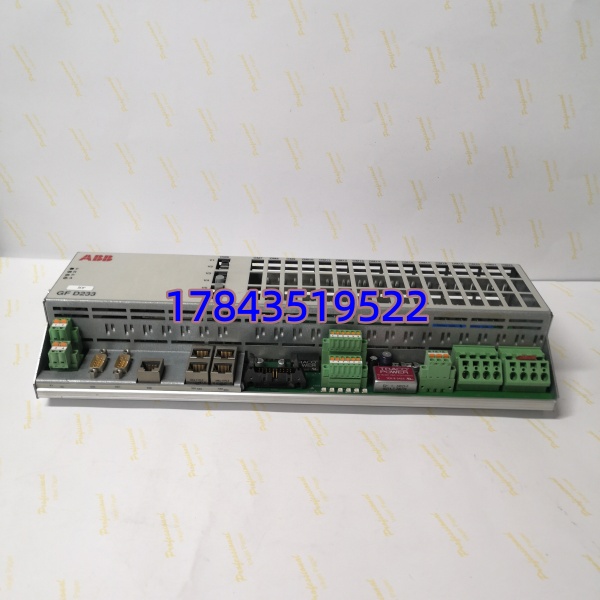

· 型号：GFD233A（3BHE022294R0101）
· 品牌：ABB
· 系列：ACS 6000 / PCS 6000 中压传动 — 控制接口板
技术参数
| 参数项 | 规格值 |
|---|---|
| ABB 型号 / 订货号 | GFD233A / 3BHE022294R0101（R0101=硬件版本号，常见变体 R0103 等——不可随意混） |
| 产品定位 | ACS 6000 / PCS 6000 整流/逆变单元 Control Box 内 — 光纤门极驱动与通讯接口板 |
| 功能描述 | 接收主控（RDCU / AMC / CDUM）并行/串行命令 → 经板上光发射驱动功率单元门极光纤；回采功率单元状态/故障光纤信号 → 上报主控；参与启动自检与光纤断链诊断 |
| 光纤接口 | 多路 HFBR / ST 多模光纤接头（依具体柜型 62.5/125μm 或 50/125μm 多模光纤），数量与排列依柜型（整流/逆变/三电平拓扑）定 |
| 通讯对象 | ABB RDCU-12 / AMC33 / CDUM 等传动主控板（背板或扁平电缆连接） |
| 板上指示 | 通常 PWR（电源）、RUN / COM / ERR / Fiber Link 若干 LED（依 PCB Rev. 丝印标注） |
| 供电方式 | 由控制箱背板或专用 +5V / +24V DC 供给（典型功耗 < 8 W），以原柜图纸为准 |
| 固件/CPLD | 板载 CPLD/DSP 固件版本须与传动软件（DriveWindow / MACH5 参数集）兼容——R0101 与 R0103 有时不互降刷 |
| 工作环境 | -10～+70℃（控制箱环境），5–95% RH 非凝露 |
| 物理形式 | 欧洲卡 PCB 插板（约 100×233 mm 级或依柜型），带导向槽/螺柱固定，金手指或针座连接器 |
| 兼容柜型 | ACS 6000 SD (IGCT) / ACS 6000 MV (IGBT) / 部分 PCS 6000 风电变流器——以原柜铭牌确认系列 |
| 备注 | 非 S800 I/O / AC 800M 模块；不用于过程 DCS 直接采集；离开原传动柜背板无独立意义 |
产品介绍
中压变频柜调试里最头疼的”通讯故障”或”光纤断链”报警，约三成最后是 GFD233A 板金手指氧化或 CPLD 版本与 RDCU 不匹配造成——尤其老装置运行 10 年以上电解电容老化也会影响板上 5V 稳压，表现为偶尔报 Fiber Loss 重启后消失。某钢厂 ACS 6000 整流柜曾因混用 R0103 版 GFD233A 替原 R0101（供货商称”通用”），DriveWindow 连上报 “Board ID Mismatch” 且整流封锁脉冲，换回同版本 R0101 即刻正常——这也就是为什么采购必须死扣完整物料号含后缀。
对电气采购来说：①要求卖家提供 清晰 ABB 原标签含 3BHE022294R0101 + PCB Rev.=R0101（您现装机同版本）；②上机或测试台验证 Fiber Link LED 可点亮（接对应光纤环回或功率单元）；③附带老化测试报告。它不能当通用接口板单独买来”研究”，脱离 ACS/PCS 6000 柜背板就是块废板。ABB 已将部分老版 GFD 系列列为 Legacy/Obsolete，无第三方替代，建议按传动柜控制箱数量 1:1 备一块同种版本。
替换与升级建议
✅ 直接替换
- 同完整物料号 GFD233A 3BHE022294R0101（含同 PCB Rev. 如 R0101）：硬件完全等同。断电→拔出→插入新板→紧固→上电观察 PWR/RUN/ Fiber Link LED→启动传动自检（Gate Test / Fiber Test 通过即 OK）。无参数需灌入（CPLD 固件已固化匹配版本），工作量≈插板＋传动自检（10–15 min）。旧板无用户数据需迁移。
- GFD233A 同型号不同极小批次（同 R0101 后缀）：通常可替，CPLD 版本一致不需动作。若 Control Builder/DriveWindow 提示 CPLD 版本略低多提示 Update——按引导刷新（需原柜参数备份）。
⚠️ 软件兼容（需确认版本/可能刷新 CPLD）
- ：物理插座同但 CPLD/DSP 固件可能不同——部分柜型 RDCU 固件较老不识别新板或反之。可尝试插测，若 DriveWindow 报 Board ID / CPLD Version Mismatch 需联系 ABB 服务确认是否允许 CPLD 刷新或必须严格同 Rev.。风险中等，优先找完全相同 。
- GFD232 / GFD234 等其他 GFD 系列编号：不同拓扑（整流 vs 逆变 vs 励磁）或光纤口数不同，物理可能不互插或插上功能残缺——不推荐混用除非 ABB 官方 Cross-reference Notice 明确说明（罕见）。
❌ 硬件不兼容
- AC 800M 模块 / S800 I/O / CI854 / 传动操作面板：完全不同硬件类别，不能互插替。
- 第三方光纤接口卡：背板引脚、光纤协议、CPLD 时序均不通。
原厂部分 GFD 系列 EOL，无直接第三方替代。建议按控制箱槽位数 1:1 备一块同完整物料号+同 Rev. 库存。整机改造可询 ABB 当地服务最新传动控制箱升级包（费用较高）。
常见问题解答 (FAQ)
Q1：我这柜是 ACS 6000 SD（IGCT）能直接用这版吗？
可以——前提是原柜 BOM 明确 3BHE022294R0101 为标配。ACS 6000 MV（IGBT 版）或 PCS 6000 若 BOM 同号也可用。最关键是 PCB Rev. 要匹配（ vs R0103），买前拍现装机板子正面照片（尤其中上部白色标签及丝印 Rev. 位）给供应商核对。
Q2：换完面板上 Fiber / Link LED 不亮或闪红先查啥？
顺序：①确认功率单元侧光纤已插回对应 TX/RX 口（注意 TX↔RX 交叉，不可直连同口）；②光纤接头清洁（无灰尘指纹，端面无划痕）；③控制箱背板供电 +5V/+24V 到位（量测试点）；④RDCU 已完成 Gate Test 自检（如未做需在 DriveWindow 启 Test Mode）。单根光纤断可临时调换已知好光纤定位是纤还是板。
先核 PCB Rev. 是否与原一致。若确为同 仍报错可能是板 ID PROM 损坏（极少）或金手指氧化——无水乙醇轻擦重插。若版本不同（R0103 替 ）尝试在 DriveWindow 中 Update CPLD/Firmware（需原柜参数备份！），仍拒认则需换回同 Rev. 板。
Q4：买拆机件怎么验好坏？
要求：①清晰 ABB 原标签含 3BHE022294R0101 + Rev. + S/N；②提供上机或测试台 Fiber Link LED 正常点亮（可环回某路 TX→RX 自测）及 PWR LED 常亮截图/视频；③老化测试报告（带温循说明）。无标签或 Read ID 失败拒收。
