产品详情

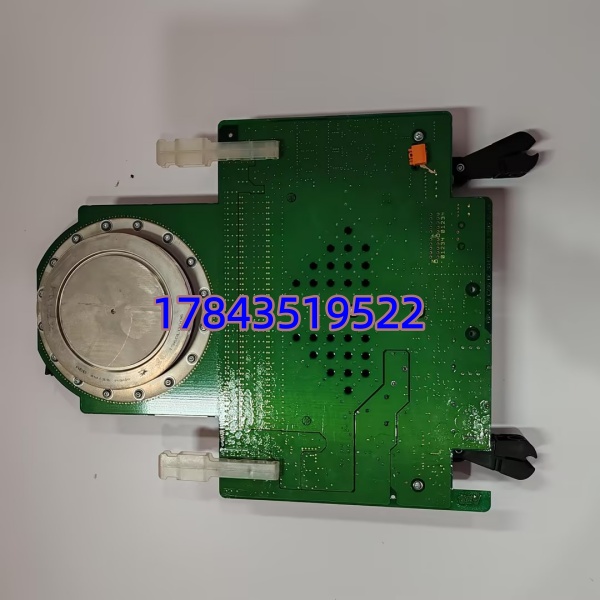

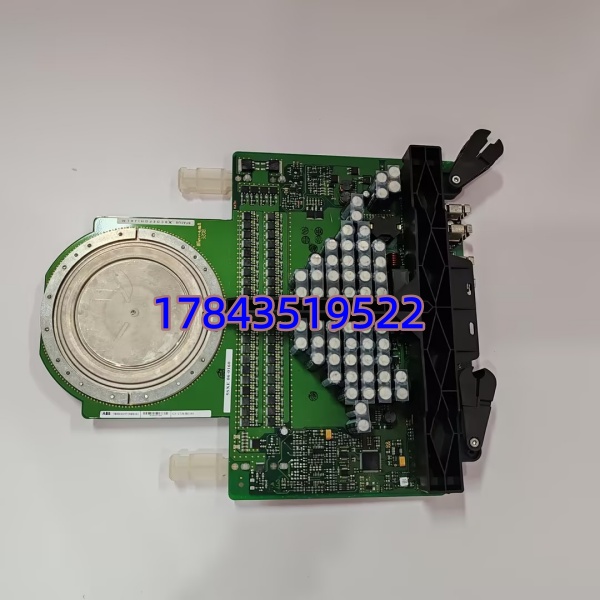

· 型号：3BHE019719R0101（板卡丝印 GVC736 BE101）
· 品牌：ABB（Large Drives / ACS600 IGCT-based MV Drive）
· 系列：ABB GVC736 — Gate Valve Control / Gate Trigger Interface Module（for IGCT Power Stack）
规格参数
- ABB 物料/备件号：3BHE019719R0101
- 板卡型号（PCB ID）：GVC736BE101（BE101 = Board Edition / HW Version）
- 适用设备：ABB ACS600 系列 IGCT 中压/大容量变频器（典型 > 1–5 MVA 级），部分早期 ACS1000 衍生大功率版也可能用 GVC736 族——以您柜内原 BOM 为准确认
- 模块类别：Gate Trigger / Valve Control Interface Card — 介于 Drive Control Unit (RDCU/AMXU) 与 IGCT Gate Driver Units (GDU)
- 功能概要：
- 接收 RDCU PWM/触发时序 via backplane LVDS/parallel bus
- 分配触发脉冲至各 IGCT GDU（光纤或电隔离按设计）
- 采集 GDU 反馈（gate status / fault / Vge monitor / desat detect）
- 执行硬件级 interlock（如 direct turn-off on fault before CPU 干预）
- 触发接口形式：通常光纤 (plastic / glass fiber) 或屏蔽双绞依 IGCT 代次——GVC736 BE101 常见为多芯光纤输出至 GDU
- 反馈/监测：IGCT 导通状态、门极欠压、短路 desat、温度预报警（部分经由 GDU 间接）
- 系统通信：与 RDCU/AMXU 通过 ABB 专有控制背板总线交换状态字及故障码
- 供电：背板 +5V / +24V（典型功耗 5–10W），部分版本有独立 ±15V 用于模拟监测
- LED 指示：PWR / RUN / FLT / Fiber Link Act / Per-Phase Status LED（依 Rev）
- 安装方式：插于 Drive Control Cubicle 指定 GVC 槽位或 DIN 导轨安装（依柜型），前面板/角耳螺钉接地
- 工作温度：-25℃ ～ +70℃（控制柜内）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%–95% RH（无冷凝）
- 隔离耐压：触发输出 ↔ 控制侧 ≥ 2–4 kV（光纤天然隔离；电隔离版依 spec）
- 认证：CE / cULus / IEC 61800-5-1（LV & MV Drive safety）
- 生命周期：Legacy / Phase-out（ACS600 IGCT 老平台整体 EOL，全新原包基本 N/A，关键件建议 Last-time-buy）
- 配套件：IGCT Gate Driver Unit (GDU) / 触发光纤 / 终端电阻——建议同步核查光纤老化（运行 >10 年建议备替换）
产品介绍
（切入策略：A 场景痛点）
IGCT 传动里 GVC736 这块板是”功率半导体的传令兵”——控制字过了它才真正变成 IGCT 门极脉冲，它报 Fault 通常会直接封锁触发让传动跳闸（甚至不经由 RDCU 软件判断）。现场碰过一次某矿山提升机 ACS600 IGCT 柜 GVC736BE101 因光纤接头污染致单相传送脉冲间歇性丢失，报 “Gate Driver Communication Lost” 随机跳闸。严格来说 GVC736 板本身很少坏，多是光纤端面脏或 GDU 电源异常被误判；换板前先清光纤接头（无尘布蘸异丙醇轻擦）并重做 BER 粗略检查——真坏的概率低但后果严重（整机无法运行）。换新板须确保 Firmware/Parameter Set 与 RDCU 兼容，部分 Rev 要求 RDCU FW ≥ x.xx，混插可能报 “Unknown GVC Module”。[请以原厂手册为准]
库存上列 A 类（无冗余时跳闸即停）。ABB 已将 ACS600 IGCT 平台多数电子件 EOL，全新原包基本绝迹，建议按装置台数做 Last-time-buy 同 Rev 冷备，区域单台大型 IGCT 传动机至少备 1 块；多台同型可共建 Buffer Pool（N+1）。
应用场景与库存策略
冶金轧机主传、矿井提升机、大型风机/水泵 IGCT 中压变频（ACS600 系列）—GVC736BE101 是控制→IGCT 门极触发链路必经接口。它不属 SIS 但缺件 = 传动无法运行 = 产线停。
- ——IGCT 门极触发与状态监测 → 非它不可因私有背板+光纤 GDU 协议 → 建议按 A 类，每套独立 IGCT 传动备 1 块冷备（同 3BHE019719R0101 + GVC736BE101 Rev 一致），单台重要机组可 N+1。
- ——注意触发光纤老化（运行 >10 年建议备替换光纤束并定期清洁端面），GVC 板电容老化偶发复位——先查电源质量再换板；若计划整体驱动升级可询 ABB ACS6000/ACS5000 迁移方案。
- 双重化/冗余触发架构——部分高端 IGCT 柜有双 GVC 通道（A/B），任一个可单独封锁——确认您柜内槽位数及是否成对配置，备件策略对应调整。
- 新建项目—— IGCT 平台已不主推新项目，建议向 ABB 询 ACS6000 / ACS5000 中压方案。
真实案例：某有色冶炼厂粗炼炉排烟风机用 IGCT 传动（3.3kV 4MW），运行第 11 年 GVC736BE101 插槽旁背板电源滤波电容老化导致板偶发欠压复位，随机跳闸。当时无冷备等调货 14 天（含清关），期间风机降速运行影响炉况。事后按全厂 2 台 IGCT 传动机统一申购 1 块同 Rev GVC736BE101 (3BHE019719R0101) 做中心冷备，并要求岁检时用 ABB DriveWindow 读 GVC 状态字及光纤 BER 趋势。
