描述
产品详情

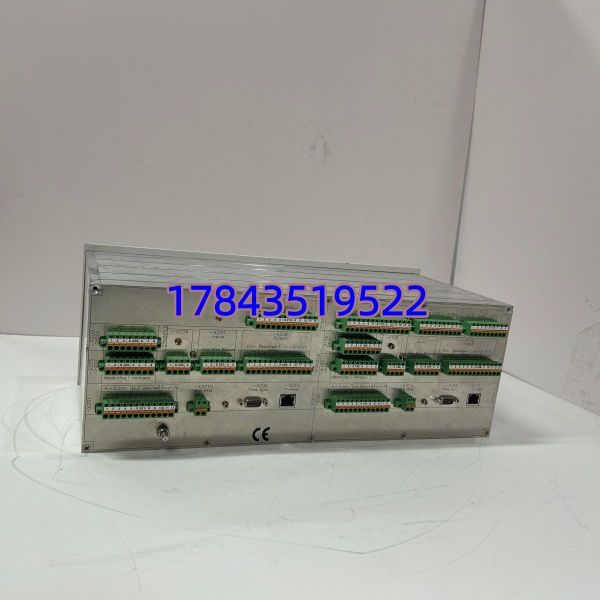

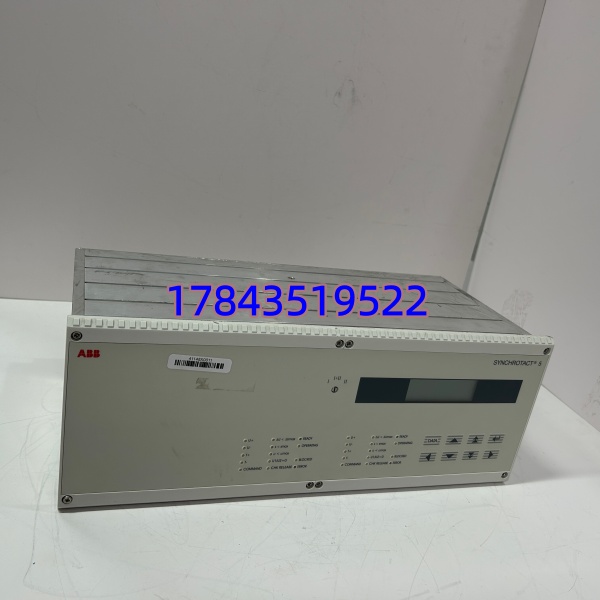

· 型号：3BHB006716R0277（SYN 5302a-Z.V277）
· 品牌：ABB
· 系列：SYNCHROTACT 5
规格参数
- 产品全称：ABB SYNCHROTACT 5 自动双通道同步器模块
- 订货号：3BHB006716R0277
- 型号标识：SYN 5302a-Z, V277（Z=带继电器输出，V277=辅助电压110–250V DC/AC范围，需核对原铭牌）
- PT输入：2组独立三相电压输入（待并侧 + 运行侧），额定 100V / 110V（需核对PT变比设置）
- 频率测量范围：40–70 Hz（适用50/60/16.7 Hz系统）
- 同步精度：相位角测量 ≤±0.01°，合闸角差通常可设 <±2°～±5°
- 辅助工作电源：110–250 V DC 或 88–264 V AC（auto-sensing，依 V277 后缀定义，以原厂手册为准）
- 继电器输出：可编程合闸令、报警、Synchrocheck闭锁（典型触点容量 5A @ 250V AC，具体以手册为准）
- 通信接口：RS-485（Modbus RTU）、以太网（IEC 61850 / Modbus TCP），可选 Profibus DP / LON
- 编程/调试软件：ABB SynView 5 或 PCM600（部分参数需专用工具配置）
- 工作温度：-10℃～+60℃（部分资料标 -20～+70℃，以设备铭牌为准）
- 防护/认证：符合 IEC 60255、IEC 61000-6 EMC、UL 508、CE
- 安装方式：盘装（6U面板）或导轨安装（依具体外壳版本）
- MTBF：>100,000小时（厂家标称，现场取决于环境条件）
产品介绍
这是ABB SYNCHROTACT 5系列的自动双通道同步器（SYN 5302a-Z），专用于发电机组并网或两段母线同期操作。它的核心任务是实时比对两侧电压幅值、频率及相位角，在压差/频差/相差均落入设定窗口且满足提前角计算的瞬间，向断路器发出精确合闸脉冲——比人工同期操作快且可靠得多。
坦白讲，这模块在现场最大的价值是”双通道冗余+Synchrocheck闭锁”：即使一侧测量异常也不会误发合闸，避免非同期并列烧坏主变或断路器。相比普通同期继电器，它支持IEC 61850直接挂入电站综自系统，参数可通过SynView软件存档，省去每次手调电位器的麻烦。
应用场景与行业案例
我在现场见过不少因老式模拟同期表卡滞或运行人员抢时间合闸，导致非同期并列拉弧烧主变套管——这东西就是来堵这个坑的。高温、潮湿、电磁干扰强的配电室里，数字化同步比指针表靠谱太多。
典型场景：
- 火电厂/水电站：汽轮机/水轮发电机与升压站母线自动并网，双通道冗余保证任一CPU故障不停机。
- 自备电厂/钢铁焦化：柴油/燃气机组并大电网或孤网运行切换，需Synchrocheck防止反送电误合。
- 变电站分段/旁联：两段10kV/35kV母线自动同期并列或负荷转移，支持无压（dead bus）判别。
- 分布式能源：光伏/风电场的逆变器并网同期监测（通常配合逆变器控制器使用）。
真实案例：
南方某2×135MW自备电厂，#2机同期屏用的是早期模拟同期表。某次夜班停机再并列，运行人员手动微调频差没跟上，同期表略有卡滞，差点非同期合闸——幸亏上级主开关联锁拦住，但电弧把隔离刀口烧黑了。停机整改期间采购了一块ABB SYN 5302a-Z（3BHB006716R0277）替换，设定Δf≤0.03Hz、Δδ≤±3°才允许输出，Synchrocheck功能串入合闸回路做硬闭锁。投运后自动同期一次成功，老师傅说”早该换，以前那表靠手感，现在靠数据”。我后来帮他们把参数导出存了份备份——这种老电站最怕的就是原厂设置丢了没人会配。
常见问题解答 (FAQ)
Q1：这块同步模块支持热插拔吗？能不能在运行中直接更换？
不支持热插拔。辅助电源是110–250V DC/AC，带电插拔可能拉弧或烧背板端子。更换前务必断开装置电源及PT/CT回路，做好参数备份（SynView导出.xml），新模块写入后再上电。
Q2：原装置显示停产了，有替代型号吗？
SYNCHROTACT 5部分型号已逐步被 SYNCHROTACT 6（如SYN5600系列）替代。若柜体空间允许可整体升级；若只想原位替换维持接线，3BHB006716R0277（SYN 5302a-Z.V277）仍有二手测试良品或渠道全新库存。注意后缀V277代表辅助电压范围，买错（如V024版24V DC）会直接不工作或损坏——务必核对旧模块铭牌。
Q3：换新模块后需要重新设置参数吗？程序会丢吗？
会。EEPROM内参数是随硬件保存的，换新模块是空的。必须先用SynView或前面板把原装置的参数文件导入（或对照旧屏手录关键值：PT变比、ΔU/Δf/Δφ限值、断路器合闸时间Tv、同期方式等），否则同期窗口不对可能拒动或误动。
Q4：买的二手/拆机件怎么鉴别成色和真伪？
一看ABB激光铭牌字体是否规整、序列号是否在原厂编码规律内；二看PCB阻焊层和电解电容老化程度（鼓包漏液直接退）；三通电自检无Err代码，用SynView能读到正确固件版本。建议让卖家提供上机测试视频或出具功能测试报告。
通常表示辅助工作电源适应范围含220V DC/AC（常见标称 110–250V DC 或 88–264V AC auto-sensing）。国内电厂220V DC操作电源可用，但必须确认你拿到的实物铭牌写的是而不是V024（24V DC版）——两者外观极像，接错220V DC进24V版直接烧。
Q6：质保一般怎么算？二手件值得买吗？
渠道全新通常有12个月质保。二手测试良品一般保3–6个月（各商家不同），足够你装机验证。对备件来说，只要成色好、参数能正常写入，二手价比全新低很多，电厂MRO常这么采——关键是找肯提供上电测试报告的供应商。
