产品详情

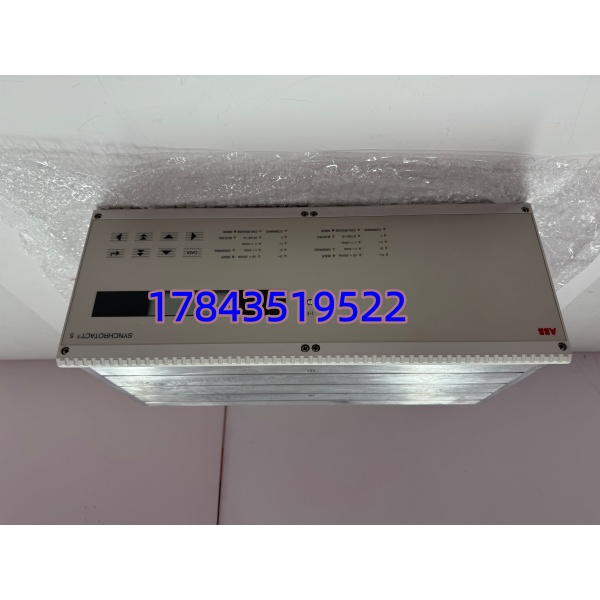

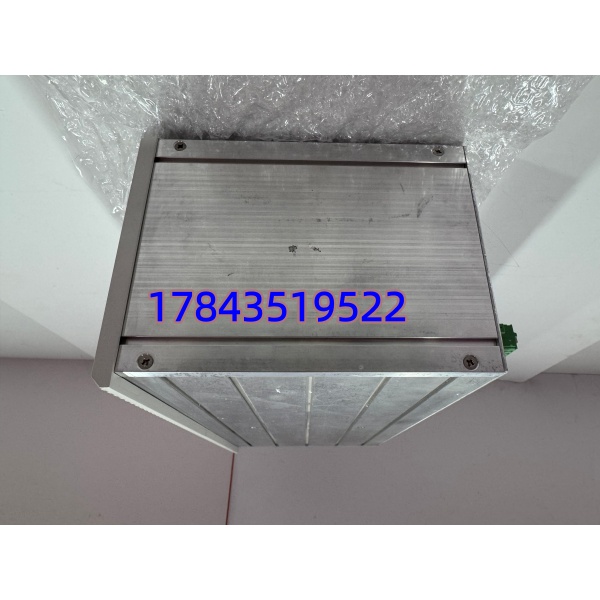

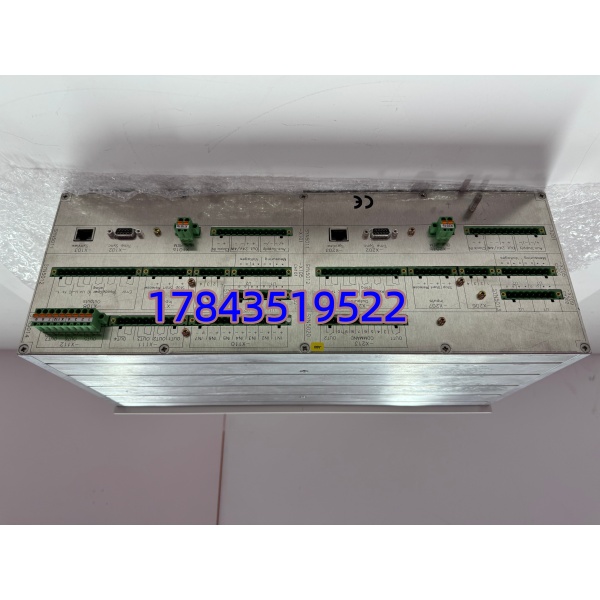

· 型号：SYN5302a‑Z（3BHB006716R0277，V277）
· 品牌：ABB
· 系列：SynchroTACT 5（Generator Synchronizing Relay / Auto‑Sync Controller）
规格参数
- 设备类型：数字式自动准同期装置（Auto‑Synchronizer / Synchroscope Relay）
- ABB 型号/订单号：SYN5302a‑Z，3BHB006716R0277，版本标记 V277（PCB rev + 固件捆绑）
- 适用系统：汽轮发电机/水轮发电机/燃气发电机并网同期屏、ABB UNITROL 5000/6000 励磁配套同期屏
- 电压输入（两侧）：2× 三相或单相 PT 100V / 110V / 120V L‑L（可编程变比），输入阻抗 >100kΩ
- 频率范围：45–65 Hz（自动识别 50/60 Hz），频差检测分辨率 0.01 Hz
- 相位角测量精度：±0.5° elec（典型），合闸角允差可设 ±2°~±30°
- 同期判定条件：ΔU（电压差）、Δf（频差）、Δφ（相角差）均在设定窗内 + 捕捉最佳合闸点
- 断路器闭合时间补偿（BCT）：0–999 ms 可设，自动按实测 BCT 修正提前角
- 输出控制：升速（Raise/Lower Speed）、调压（Raise/Lower Voltage）、合闸（Close）、同期允许/禁止、报警继电器 — 通常 4～6 组 Form C 继电器（5A@250VAC）
- 通信接口：RS‑485（Modbus RTU）用于参数上传/修改，部分版本可选 Profibus DP / Ethernet
- 人机界面：前面板 LCD + 按键（角度指针模拟表、参数浏览），或通过 SPTool / PSYCRO 软件组态
- 诊断功能：PT 断线检测、频差越限、相序错、同期超时报警、自检 LED（Run/Fault/Sync Ready）
- 供电电压：88–264 V AC 或 20–60 V DC / 110–250 V DC（依具体 option code，以铭牌为准）
- 安装方式：面板嵌入式（96×96 mm DIN 43700）或 DIN 导轨安装（配专用底座/端子块）
- 工作环境：–20℃～+55℃（运行），5%–95% RH 无凝露；存储 –40℃～+85℃
- 认证：CE、UL、GL（部分版本船用），符合 IEC 60255/ EN 50263SIL2
- 物理尺寸/重量：约 96×96×120 mm（面板型）/ ≈0.5 kg
严格来说 SYN5302a‑Z 与早期 SYN5300/SYN5310 在端子排列和部分参数菜单有区别，3BHB006716R0277 是 SYN5302a‑Z 的特定 order code——V277 标识固件捆绑版本，跨固件版（如 V265→V277）通常可通过 ABB SPTool 升级但 EEPROM 内容需匹配，替换时建议优先找同 order code + 同固件版，以 ABB SynchroTACT 5 安装手册为准。
产品介绍
在水电厂同期屏改造项目碰过——新机首次并网时同期装置一直”等待合适相位窗”却不发合闸令，查为 BCT（断路器闭合时间）设成了 120ms 实际老 10kV 断路器实测 280ms，修正后一次并网成功。SYN5302a‑Z 就是发电机并网的”裁判”：它比运行人员肉眼瞄同步表准多了，实时比对待并侧与系统侧的电压/频率/相位，滑到相位差最小且满足压差频差窗时提前发合闸脉冲（计入断路器固有动作时间 BCT），并网冲击最小——这块板若参数漂移或 PT 输入通道老化导致相角测偏，最典型现象是无故”同期失败”或偶尔并网冲击大（Δφ 超限）。
从库存经理角度说句实话：SynchroTACT 5 部分早期 SYN5302a‑Z 已列入 ABB PCN Limited / Phase‑out，原厂新件部分地区转 SYN5600 或需 NOS 调拨（交期 8–16 周起）。它的 TCO 考量——通常每台发电机组/同期屏配 1 台同期装置（少数重要机组双套），建议按每面同期屏备 ≥1 件冷备（Buffer Stock），多台同型机组可 N+1 合并池；若确认无升级计划且装置寿命 > 8 年关注 Last‑Time‑Buy——注意同期装置参数需现场录入（PT变比/BCT/同期窗），备件最好预录或带笔记本用 SPTool 快速下装。
应用场景与库存策略
同期装置故障直接后果是发电机无法自动并网（需手动同期——风险高且部分电厂程序禁止）或误合闸冲击——某自备电厂曾因同期装置 PT 通道虚焊致相角偶尔跳变，手动同期三次未成功延误开机 40min。SYN5302a‑Z 是 ABB 专有同期算法模块，非通用同步表或 PLC 软同期可简单替代（精度与认证不同）。
- 火电/水电/燃机 发电机并网同期屏（UNITROL 配套或独立屏）：建议每面同期屏备 1 件冷备件密封存放，标签注明对应机组 PT 变比/BCT 典型值以便快速下装；多台同型机组 N+1 合并备件池。
- 双套冗余同期配置（重要机组）：按全厂 N+1 谈供应商寄售代管降资金占用；更换时注意两台参数一致（可用 SPTool 读出比对）。
- 混用 SYN5302a‑Z vs SYN5310/SYN5600：安装开孔相同但端子排列、通信协议与菜单结构不同——跨代不可直接互换除非同期屏端子和接线图同步改，以 ABB 升级指导书为准。
- 停产过渡期提示：登录 MyABB 查 PCN，若确认 EOL 且无升级计划按剩余寿命(10~15年)×年失效率(约 0.3%~0.6%，含 PT 通道老化假象)×安全系数 2 做 Last‑Time‑Buy——优先找带原厂标签 NOS，到货建议上电做 PT 输入模拟（注入 100V/相）确认相角读值 <±1°。
真实案例：西南某 2×150MW 水电厂 #1 机同期屏用 SYN5302a‑Z（3BHB006716R0277 V277），运行第 9 年春季检修做同期模拟测试发现”Sync Ready” LED 时亮时灭——拆下发现板背 PT 输入侧 RC 网络焊点微裂纹（热循环致焊锡疲劳）致相角偶尔跳变超窗。库房按建议备了一件同 order code 冷备（NOS），停电拆旧→装新→用 SPTool 从笔记本下装原参数（PT变比/同期窗/BCT=135ms）→模拟 PT 加压确认 Δφ<0.5°→恢复，全程 15 分钟未影响汛期开机。若等调货代理报 8 周，只能手动同期（值长签字特许）增加误操作风险——事后将 SYN5302a‑Z 列入 ABC‑A，强制每台机组 1 件冷备并两年做一次 PT 输入回路抽检。
