产品详情

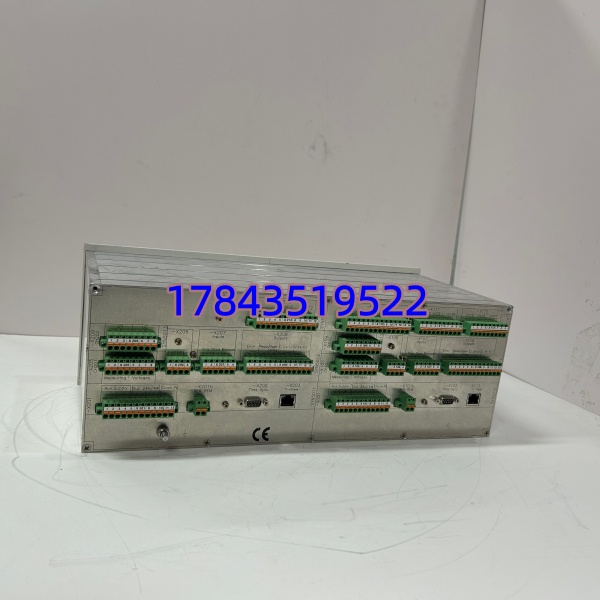

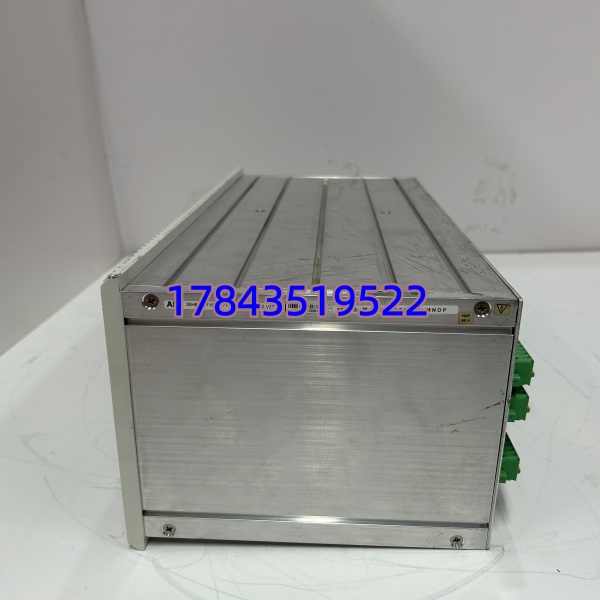

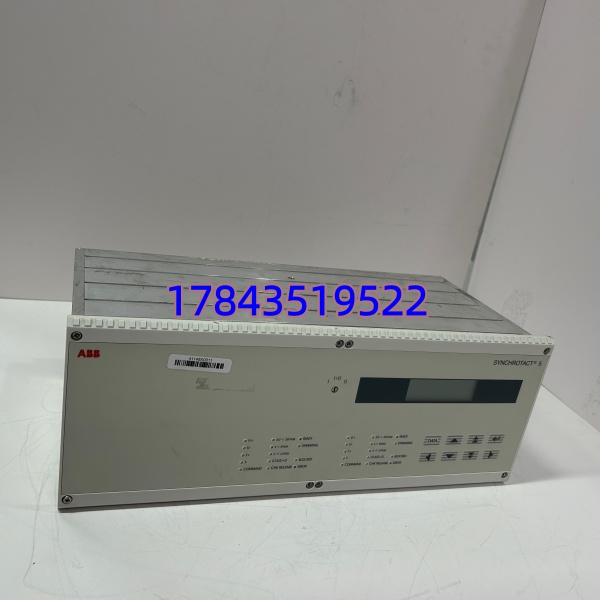

· 型号：3BHB006716R0277（SYN 5302a-Z，V277 固件）
· 品牌：ABB
· 系列：SYNCHROTACT®5
规格参数
| 参数项 | 规格值 |
|---|---|
| 订货号 | 3BHB006716R0277 |
| 产品标识 | SYN 5302a-Z，后缀 V277 代表固件版本 |
| 通道架构 | 4 独立通道（壳内 2 个 SYN5202 双通道，完全独立 PT/电源/CPU） |
| 同步对象 | 发电机-电网 / 发电机-母线 / 母线-母线 |
| 电压输入 | 48–300 V DC 或 100–240 V AC 自识别（PT 二次典型 0–150 V AC） |
| 频率范围 | 40–70 Hz（测量精度 ±0.01 Hz，部分资料标 10–100 Hz 量程） |
| 同步精度 | 相位 ≤±1°（合闸出口前算 lead angle 补偿断路器固有时间） |
| 保护功能 | 27/59 压、81O/U 频、32 逆功率、25 同期检查、50BF 断路器失灵 |
| 通信接口 | IEC 61850 Ed2（选件）、Modbus RTU/TCP、DNP3.0、PROFIBUS DP |
| 继电器输出 | 8 路可编程触点，5 A / 250 V AC/DC |
| 安全等级 | IEC 61508 SIL2 |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 安装尺寸 | 177 × 177 × 190 mm，6U 面板安装 |
| 认证 | CE、UL 508、IEC 61000-6（EMC）、IEC 60255-27 |
| 调试软件 | SynView（PC 以太网联机，读录波/改参数） |
产品介绍
在某个 2×330 MW 自备电厂项目里碰过这样的事：原有 SYN5202a 单壳双通道，PT 熔断器一相熔断，整套同期直接闭锁，汽机冲转完等了 11 小时没并上网，每小时燃机空载耗气够买半块新模块。SYN5302a-Z 就是把两台 SYN5202 塞进一个 6U 壳体，两路 PT 采样、两路电源、两个 CPU 各自算一遍，结果一致才放合闸脉冲——这种“算两遍再握手”的架构，正是百万机组和 3/2 接线站把它列为主并网点标配的原因。
从 TCO 看，这货单价高但把外部冗余切换继电器、同期试验盒、PT 监视继电器全省了；V277 这一支固件对 61850 Ed2 的 GOOSE 同期释放支持比早期 V211 干净，和 800xA v6 以上配合少踩很多坑。现场实测发现，旧系统若还在用 V217，盲目升 V277 会导致原 SynView 工程文件里 DO 映射偏移，升级前一定先存盘导出参数集。生命周期上，SYNCHROTACT®5 系列已进入 ABB “Limited” 尾段，R0277 这批 新货在渠道里越来越少，后面只能靠 New Surplus 或翻新件顶。
应用场景与库存策略
停机等同期装置是什么概念？汽机在转、锅炉在烧、厂用电全靠启备变拖着，每多等一小时就是几万到几十万燃料和考核电量的事。而 SYN5302a-Z 这类瑞士原装同期继电器的正规代理交期，动辄 16–22 周，急单走空运也救不了已经停机的机组。更麻烦的是 固件分支，和 V217 不能互相刷写替代，采购错了版本等于拿了个好看但并不了网的砖头。
- 燃煤/燃气自备电厂主变并网点：非它不可（SIL2+4通道冗余是并网调度协议里硬指标）→ 建议现场柜内冷备 1 件全新件，再在区域备件中心放 1 件由供应商代管（Consignment）。
- 水电厂黑启动母联同期：逆功率和频差闭锁必须可靠 → 建议备 1 件，但要求供货方带原厂校准证书和 SynView 参数备份盘。
- 石化企业保安电源柴油机组并网：怕非同期冲击挤压机群 → 建议 ABC 分类列 A 类，安全库存按“ Lead time 22 周 + 停机临界 1 周”倒推，ROP 设在 1 件不动。
- 800xA 配套改造项目（PM866 + CI854A + SYN5302a）：固件矩阵绑定 → 采购单必须把“”写死，禁止供应商以 V217 等价替换。
- 海外 EPC 停机救火单：当地无库存 → 国内备 1 件 New Surplus 作全球调拨池，走 ABB Emergency Parts 24/7 通道（Limited 状态需提前申请）。
真实案例：去年华北某焦化自备电厂，夜间 1 号机解列检修，2 号机准备带厂用电运行，结果 SYN5302a-Z 的通道 A 电源模块老化输出电压跌落，通道 B 虽在跑但原系统参数里把“双通道一致才出口”设成了硬约束，导致整装置拒动。值班长用手动同期勉强并入，定子电流晃到 1.8 倍额定，汽机大轴扭振报警。事后查备件台账——全厂零库存，供应商报价 18 周交期。最后从西安同行手里调了一块 二手件（带 30 天质保）空运过去，停机 27 小时，直接损失约 41 万。反思很简单：这种 SIL2 同期件不该按普通 B 类电气件管，至少留 1 件原包装冷备，且每 18 个月上电自检一次，别等用时才发现电容鼓包。
