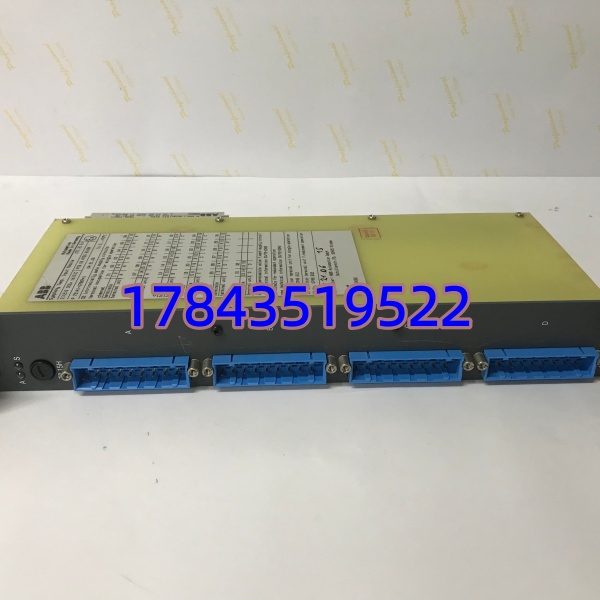

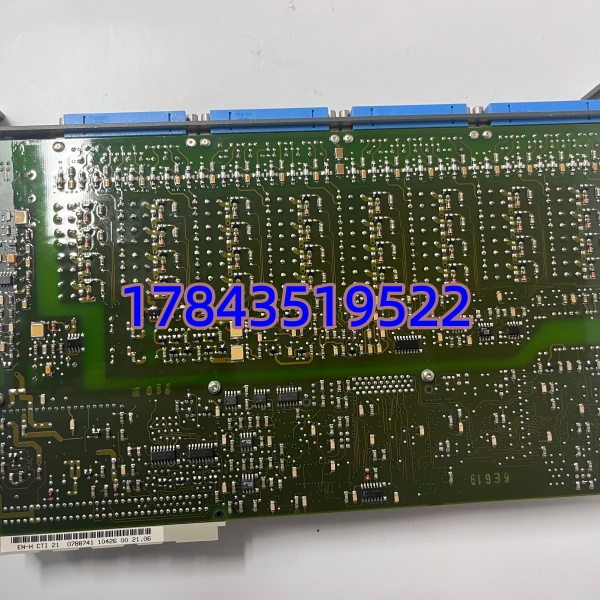

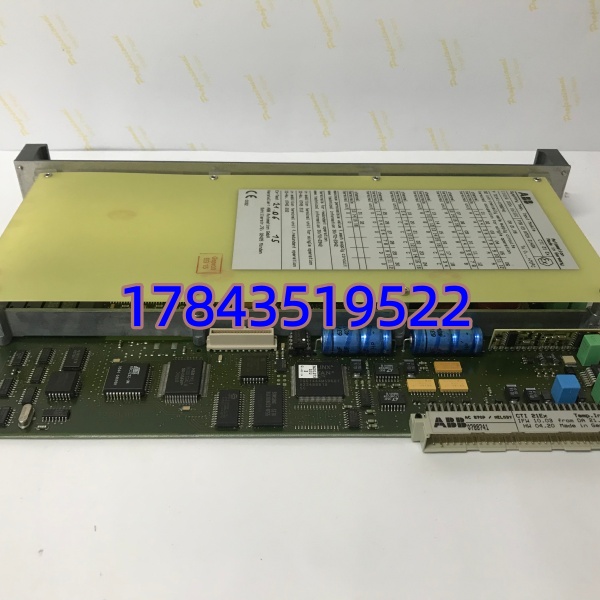

产品详情
· 型号： 3BDH000741R1（CTI 21-P Ex / CI930F type）
· 品牌： ABB
· 系列： Freelance 800F / AC 800F — Communication Interface Module (Ex certified)
技术参数
| 参数项目 | 规格数值 | 备注/标准 |
|---|---|---|
| 完整订货号 | 3BDH000741R1 CTI 21-P Ex | CI930F 功能等价 |
| 适用系统 | ABB Freelance 800F / AC 800F (with CI930F support) | 插控制器扩展槽或专用 CI slot |
| 以太网口 | 1 × 10/100Base-TX RJ45 | Auto MDI-X |
| 支持协议 | Modbus TCP (S/C)、Freelance Dig. Link、OPC over Eth | 依 CBF 组态 |
| 背板供电 | 24 V DC（由控制器或 PS 背板供） | 典型功耗 ≈ 3W |
| 隔离 | 以太网端口 1500V 信号隔离 (非 Ex 侧) | Ex 侧符合本安限制 |
| Ex 认证 | Ex ib IIC T4 Gb / Ex tb IIIC T80℃ Db | 适用 Zone 1/21 |
| 状态指示 | PWR / RUN / ERR / LINK / ACT LEDs | 前面板 |
| 配置软件 | Control Builder F (CBF) | 需 V8.x+ 认 Ex 版 |
| 安装方式 | Freelance 800F 控制器机架扩展槽 | 与 PM8xxF 配合使用 |
| 工作温度 | 0 … +55℃（Ex 版可能 -20 起，依 cert） | 机柜内 IP20 |
| 认证/EMC | CE / cULus / IEC 61131-2 | RoHS |
| 物理(约) | 单槽宽 × 深 ≈ 120×130 mm | 配 ejector handle |
产品介绍
化工厂防爆区 Freelance 800F 柜里 CTI21-P Ex 通讯模块雷击损坏——普通版 CTI21-P 不能用于 Zone 1，必须换此 Ex 认证版。CTI21-P Ex（3BDH000741R1）在功能上与标准 CTI21-P 完全一致：把 PM802F/PM803F 的过程数据经以太网送上位 ES 或接入全厂 MES（Modbus TCP），区别仅在本安电路设计与证书标识。严格来说 Ex 版在 Control Builder F (CBF) 硬件目录里是独立条目，替换时需在 HW Config 里选 “CTI 21-P Ex” 再 Download——老工程用标准版需微改硬件声明，约 10 分钟不影响逻辑。
现场实测发现，Ex 版 RJ45 口虽带信号隔离但本安区对外部联网设备（交换机）仍有参数限制（最大 Cc/Lc 值），接非本安网络须通过安全栅或确认交换机本安参数匹配——这是最容易忽略的防爆合规点。采购只需确认：①系统是 Freelance 800F（非 Symphony Plus S800）；②原拆下标 3BDH000741R1 或 CTI21-P Ex；③安装区确需 Ex 认证（非 Ex 区可用普通 CTI21-P 省成本）。渠道欧仓有测好库存通常 24h 发。
替换与升级建议
- ✅ 直接替换 — 3BDH000741R1 CTI 21-P Ex（完全同型号）
插回原槽位，CBF 中 Verify Hardware → Download（若原工程已选 Ex 版直接 Verify），无逻辑改动，约 15 分钟。建议先备份 .fps 工程。
- ⚠️ 软件兼容（非防爆区可用降级）— CTI 21-P (非 Ex, 3BDH000740R1)
标准版功能相同但无 Ex 证书，不可用于 Zone 1/2 本安安装位置。若确认安装位置是非防爆普通机柜间可用标准版替以降低成本；反之防爆区严禁用标准版替 Ex 版。
- ❌ 硬件不兼容 — ABB AC800M CEX 以太网模块 / S800 I/O / Symphony Plus CI854
物理插槽、背板总线不同，Freelance 控制器扩展槽只认 CTI 系列接口模块，不能混插 AC800M CEX 卡。
Freelance 800F 部分老配件 ABB 已 LTB，市场依赖测好库存。关键装置建议按 N+1 备份通讯接口模块（注意 Ex / 非 Ex 区分）。
常见问题解答 (FAQ)
1. CTI 21-P Ex 跟普通 CTI 21-P 功能一样吗？能混用吗？
以太网功能完全一样。物理可插同槽，但 Ex 版有本安证书——防爆区必须 Ex 版，非防爆区可用普通版替（省钱）。CBF 硬件目录两者分开选，换类型需重 Download HW Config（不影响控制逻辑）。
2. 一头接 Freelance 一头接普通办公网交换机行吗？
本安区（Zone 1）内 RJ45 端口受 Ex ib 能量限制，直接连非本安网络须经安全栅或确认对端设备本安参数在允许范围内。控制室非防爆侧直连没问题。
3. 换上去 CBF 报 Hardware Mismatch 怎么办？
原工程若选的是 “CTI 21-P”（非 Ex），新 Ex 版 ID 不同会 mismatch。Hardware → 换为 “CTI 21-P Ex” → Recompile → Download All（逻辑不受影响）。建议首次改前 Archive 工程。
4. 含控制器、机架底座和以太网电缆吗？
不含。本价为 CTI 模块单体，原 Freelance 控制器机架、PS 模块、Cat5e 线可继续用。
