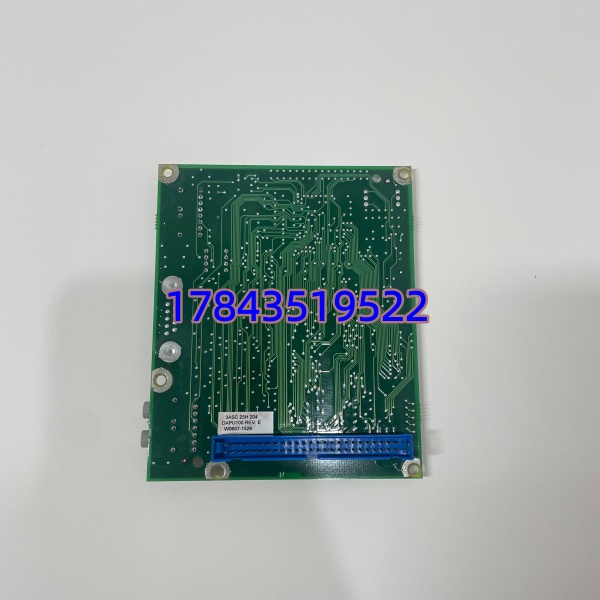

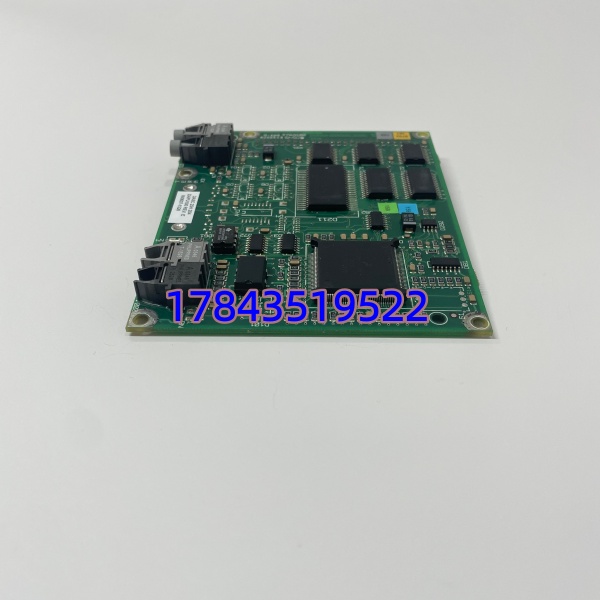

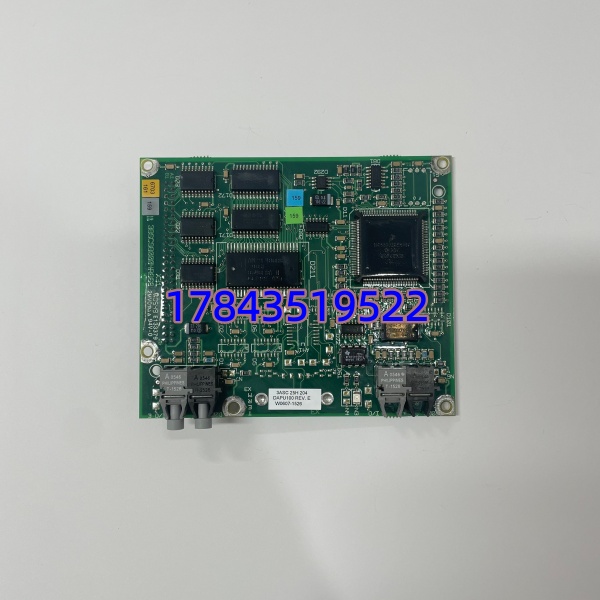

产品详情
· 型号： DAPU100（3ASC25H204）
· 品牌： ABB
· 系列： ACS6000 / ACS6016 Medium Voltage Drive — IGCT Power Section
技术参数
- 模块类型：DAPU100 — Diode-Anode & Pulse Unit（IGCT 门极驱动 + 阳极限流电抗复合单元）
- 物料号：3ASC25H204（DAPU100 系列，部分文档标 3ASC25H204-x 为变体）
- 适用系统：ABB ACS6000 中压传动（ACS6016 / ACS6020 / ACS6040）、LCI（负载换相逆变器）及某些 HVDC 轻型应用
- 配合功率器件：ABB 5SHY 系列 IGCT（如 5SHY35L4520 / 5SHY42L6500 等）及配对 5SDF 系列二极管
- 门极驱动功能：接收来自控制板（CDP312 / GDD）光纤门极开通/关断脉冲，生成 IGCT 门极正向触发及反向关断电压/电流，含 dv/dt 与尾部电流监测
- 阳极电抗器：内置叠层母排连接之阳极限流电抗（di/dt smoothing choke），抑制 IGCT 导通瞬态尖峰
- 状态反馈：门极状态、desat/overcurrent 预报警、温度间接监测（通过 IGCT 热敏或 NTC 位置），经光纤回传控制板
- 供电要求：控制侧由传动控制柜 +24V DC 背板供给（典型 <5W 驱动侧，高压侧光耦隔离），IGCT 门极能量由储能电容经板内电路提供
- 光纤接口：2～4 路 62.5/125μm 或 50/125μm POF/玻璃光纤（Tx/Rx 门极指令 + 状态），LC/ST 接头依版本
- 冷却配合：与 IGCT 及散热母排共同水冷（或强制风冷大容量版），DAPU 本体为传导+对流，需确保柜内风/水流正常
- 安装方式：插入 ACS6000 功率柜专用插槽，通过刚性母排与 IGCT/二极管压紧接触（需扭矩扳手按 ABB 手册紧固）
- 诊断功能：上电 BIST、门极通路测试、光纤断线检测、欠压锁定（UVLO）
- 工作环境：0°C ~ +40°C（功率柜内），-25°C ~ +70°C（存储），海拔 ≤1000m 不降额；功率柜内湿度 5%~95% RH 非凝露
- 尺寸/重量（约）：依 ACS6000 柜型，约 300×200×80 mm，2.5–4 kg（含电抗器铜绕组）
- 认证：CE、UL、符合 IEC 61800-5-1/ IEC 60664绝缘配合
产品介绍
现场实测发现，某热连轧 ACS6016 主传动报”Gate Driver Fault — DAPU Comm Loss”反复复位不掉，查下来是 DAPU100 内部光纤接收头污染+老化导致误码——更换 DAPU100 并清洁对端发射口后通信恢复，门极脉冲正常。（严格来说，DAPU100 必须与指定 IGCT 型号（5SHYxx）及对应门极电缆长度匹配；换 DAPU 时 IGCT 也必须检查压紧力矩和硅脂，因 DAPU 靠母排硬压在 IGCT 门极端子，若 IGCT 接触不良新 DAPU 也会报门极开路，别只换板不查功率器件。）
采购层面要清楚： 是 IGCT 传动”能否可靠开关”的关键——门极驱动一旦失效或误触发，轻则直流母线过流跳闸重则 IGCT 直通炸毁。ABB 已将部分 ACS6000 老型 DAPU 归入 Legacy，全新原装极少，市面多为 NOS 或经光纤环回测试认证翻新品。坚决要求供应商提供 SN、原厂标签照片及门极光纤环回 OK 测试记录，装机前务必按手册重打 IGCT 连接螺栓扭矩（典型 20–35 N·m 依型号），这是现场最常见隐性故障源。
替换与升级建议
✅ 直接替换
- 3ASC25H204 不同生产批次 / minor rev（如 3ASC25H204-…后缀差异）：完全互换，插上重下载 CDP 参数即可。建议先备份 drive parameter set (.dpr)。
- 同代 不同 IGCT 配对版本（只要铭牌标注兼容同代 5SHY IGCT 系列）：物理与电气兼容，确认 IGCT 型号在 DAPU 支持列表即可直替。
⚠️ 软件兼容（需确认）
- 极早期 ACS6000 初代 DAPU（非 标 DAPU 早期编号）→ ：机械可装但门极光纤定义或时序可能微调，需确认控制软件版本（通常 CDP312 fw ≥ x.xx 支持），不确定把控制卡型号发我们确认。
- DAPU200（新系 IGCT 驱动）→ ：❌ 物理尺寸与光纤定义不同，不可互替。
❌ 硬件不兼容
- ABB ACS800/880 系列 IGBT 驱动板、Triconex / Siemens 驱动板：完全无关架构。
- 非匹配 IGCT（如早期 GTO 门极单元）：物理不兼容。
建议按 1:1 留冷备（尤其单传动柜无冗余配置时）。无 NOS 新件只选经光纤环回+门极波形测试认证翻新品，附 SN + 原标签 + 测试记录。更换时同步检查 IGCT 压紧与散热硅脂。
常见问题解答 (FAQ)
- 不是一体。5SHY35L4520 是 IGCT 功率半导体， 是它的门极驱动+阳极电抗单元，两者通过母排和光纤连接——任一个坏都需单独更换，完整传动功率链 = IGCT + 二极管 + + 直流电容/电抗。若报警指向 “Gate Driver / DAPU” 买 ；若 IGCT 击穿或过温买 IGCT。
- 3ASC25H204 和 3ASC25H204-x 后缀不同能互换吗？
通常可以，x 多为 minor 元件变更或涂层版，电气与光纤接口兼容。但换后建议在 CDP 面板做 Gate Test（门极自测）确认通信与驱动波形正常。
- 支持热插拔吗？换时要停电吗？
必须完全切断直流母线并锁定（LOTO）后再操作——DAPU 连接高压母排与门极端子，带电插拔有高压触电及损坏 IGCT 门极风险，ABB 安全手册要求停电更换并重新打 IGCT 连接螺栓扭矩。
- 怎么判断好坏？你们测试吗？
要求供应商提供：① 上电控制侧 24V 指示灯正常；② 门极光纤环回测试（发送测试脉冲回收状态 OK）；③ 必要时示波看门极开通/关断波形（专业要求）。我们发货附门极环回测试记录及 SN 照片。
- 是正品吗？怎么验？
要求提供 DAPU 本体激光打标 SN、ABB 原厂标签照片（多贴于侧面或顶部），可与 ABB 驱动服务渠道核对。正规 NOS/认证翻新品附测试报告。
