描述
产品深度介绍

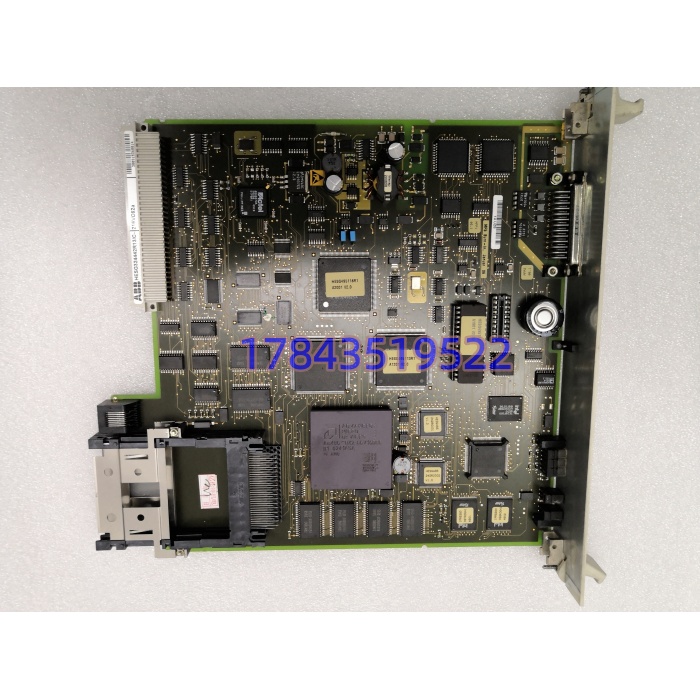

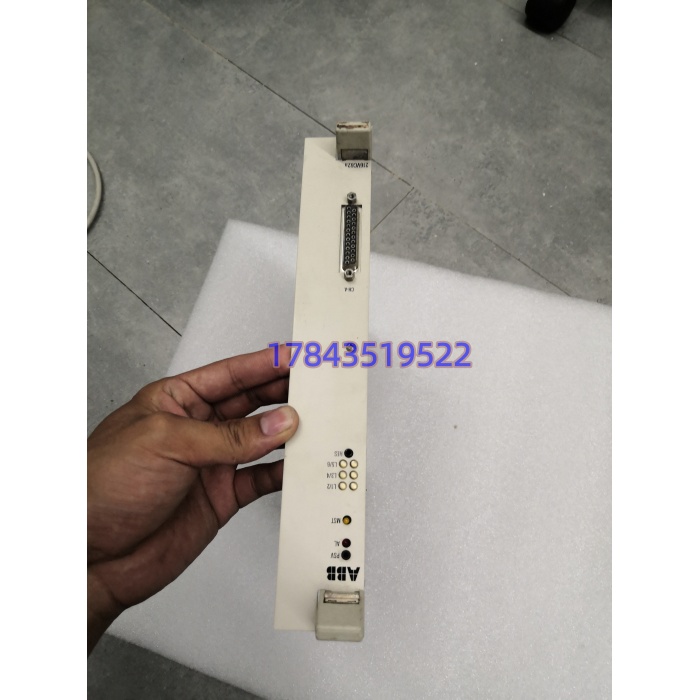

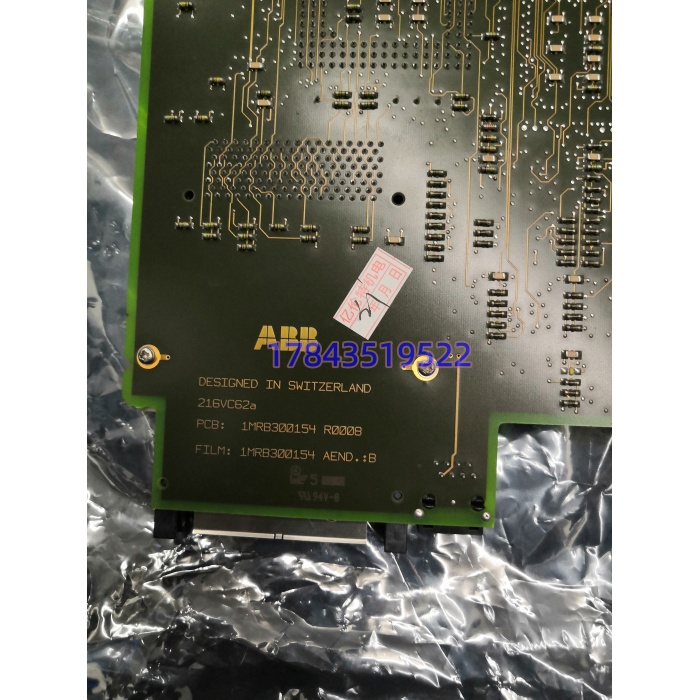

当电厂继电保护屏突然报”REG216 CPU fault”，或者化工厂Procontrol P13站控机红屏——查下来是216VC62A本体挂了，这时候找一块后缀对得上的同号板，比谈什么Symphony Plus升级都救命。这块卡在ABB老体系里身份有点”精神分裂”：带HESG324442R112的多是Procontrol P13/P42的处理器单元（跑PID、管系统总线），带R13/B的常是Freelance 2000的8通道AI卡（24位AD采Pt100和4-20mA），带R112-F的又跑REG216发电机保护做DSP运算。同一块216VC62A，后缀不同干的是完全不同的活。
坦白讲，采购最容易栽的坑就是把”216VC62A”当唯一识别码去询价——供应商发来一块AI版，你现场要的是CPU版，插上不枚举，停机损失按小时算五位数。它的采购价值不在参数多漂亮，在”后缀锁死+原系统工程不重编”。MTBF原厂老手册标>10万小时，但拆机件别拿这数安慰自己，18年工龄的电解电容和光耦早过了黄金期。
关键技术规格
| 参数项 | 典型值/说明（以后缀区分，具体以原厂手册为准） |
|---|---|
| 制造商 | ABB Ltd.，瑞典/瑞士，现Hitachi Energy |
| 身份判定 | R112/R112-F：Procontrol P13 CPU / REG216 DSP单元；R13/B：Freelance 2000 8通道AI |
| 处理器 | CPU版：PowerPC 603e 133MHz 或 80486DX-2（REG216版）；AI版：无CPU，24位Σ-Δ ADC |
| 内存 | CPU版：16MB RAM + 4MB Flash；AI版：无用户内存，配置存背板 |
| 模拟输入（AI版） | 8路差分/单端，4-20mA、0-10V、±10V、Pt100/Pt1000、TC（J/K/T/N） |
| 精度（AI版） | 电流/电压 ±0.02%FS，热电偶 ±0.1℃，分辨率 24位 |
| 隔离 | 通道-背板 2500VAC光隔；AI版分组隔离；CPU版系统总线隔离 |
| 通信（CPU版） | B448C并行总线（REG216）、P1000总线（Procontrol）、RS-232/RS-485 |
| 供电 | 背板 5VDC+24VDC（AI版≤1.1W）；CPU版 24VDC（典型≤15W） |
| 诊断 | LED RUN/ERR/COM；AI版通道断线/短路/超量程；CPU版固件自检+总线超时 |
| 机械 | 约 220×180×110mm（CPU版）或 VC机架插卡式（AI版），IP20 |
| 温区 | 工作 0~+60℃（CPU版）；-25~+70℃或-40~+85℃视AI版批次 |
| 认证 | CE，UL 61010-1，IEC 61131-2，IEC 61326（EMC） |
应用场景与行业案例
“这块卡在REG216屏里干的是毫秒级跳闸判断，真到发电机定子接地时它要是慢半拍——切不下来就是烧转子，不是停机是事故。”——某电厂继电保护班班长原话。
典型场景：
- 火电厂发电机保护：216VC62A R112-F做DSP核心，采CT/PT信号算差动和阻抗，B448C总线下跳令，非它不可因为保护算法固化在固件里。
- 老化工装置Procontrol P13站：R112跑控制器，管32个回路PID+顺控，换板不动Control Builder工程。
- 水电厂辅网Freelance 2000：R13/B插VC机架采16个Pt100+8个4-20mA，24位AD在变频室里漂不到0.1℃。
- 冶金加热炉温度矩阵：8路K型热电偶全量程，-40℃宽温版扛北方冬季户外接线盒引来的干扰。
、北方供热首站：AI版单端/差分软件切，省外部隔离栅，通道级断线诊断直接上CRT。
真实案例：某660MW机组夜班屏报”CPU board fault”，保护退出运行，调度令机组降负荷。拆216VC62A R112-F，发现板载锂电池漏液腐蚀了RTC焊盘，固件时钟归零导致B448C总线仲裁失败。库存调一块全新原装-F（同PCB期号），发货前供应商在测试屏跑满72小时保护逻辑仿真，录通电视频。现场插上、下传原备份固件、校时，保护投入，降负荷2小时恢复。工程师感慨：”的DSP卡电池漏液是通病，五年不拆检必出事，但平时没人盯。”从此该厂规程加一条：216VC62A每3年拆检电池+重涂三防漆。
