描述
产品详情

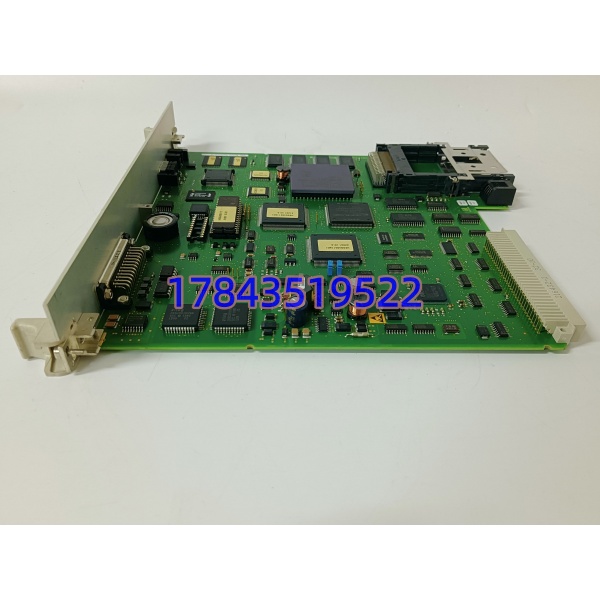

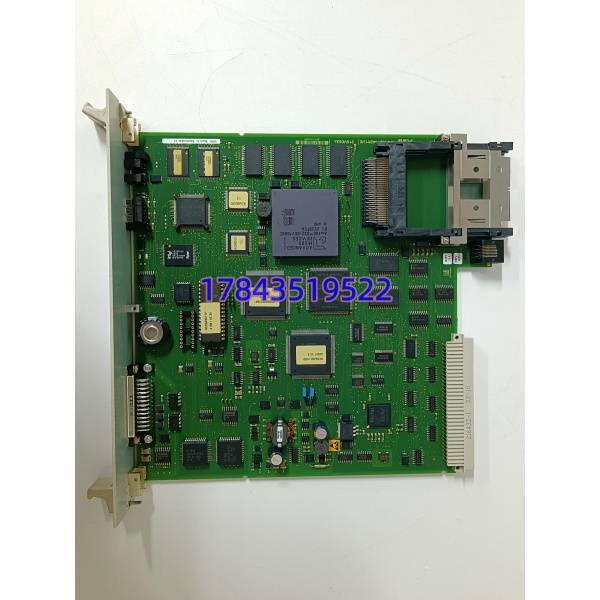

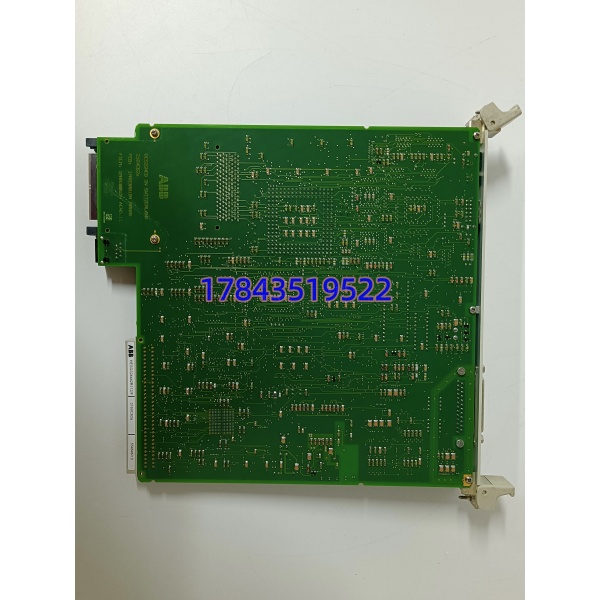

· 型号：216VC62a（ABB，部件号变体：HESG324442R13E / HESG324442R112F / R13 / R112/F等）
· 品牌：ABB
· 系列：REG216发电机保护系统 / Symphony Plus Procontrol DCS（VC系列机架模块）
规格参数
- 模块类型：处理器单元/DSP卡（Central Processing Unit for REG216 protection & VC-system）
- 处理器：32位80486DX-2嵌入式CPU，内置DSP协处理做高速保护算法（过流/差动/接地故障等）
- 存储器：Flash EPROM存应用软件和配置，RAM做运行时数据，非易失闪存存保护定值/事件记录，金电容或超级电容保断电数据完整（需核对手册）
- 订货号变体：HESG324442R13 / R13E（早期/标准CPU板），HESG324442R112 / R112F（同硬件小改或 firmware 变体，通常可以互插互换，需核对REG216版本兼容矩阵）
- 通信接口：本地RS-423串口接PC做参数下装/调试（1200–19200 baud），B448C并行背板总线连I/O模块和通信卡，可选SPA/LON/MVB总线子卡做站控通信
- 供电：背板24 VDC（标称20.4–28.8 V DC），典型功耗约15 W，依板载DSP负载和通信卡
- I/O关联：本身不带现场接线，通过背板读REG216模拟输入（CT/PT二次4–20 mA或±10 V）、数字输入、驱动跳闸继电器输出
- 指示灯：面板上RUN/ERR/TRIP/COMM等LED，正常运行RUN闪烁，ERR常亮代表自检或配置错，TRIP亮表示保护动作待复归
- 安装：19英寸REG216机架插槽（占两槽宽），或VC系列机架背板插卡，前端把手可锁，支持带电插拔需核对机架是否配冗余CPU和热插拔固件使能
- 环境：操作0至+60°C（柜内），存储-40至+85°C，5–95% RH非冷凝，抗振动冲击IEC 60255/61131
- 认证：CE、cULus、IEC 60255保护继电器标准，EMC三级，绝缘测试2.5 kV AC隔离（背板对地）
- 冗余：REG216支持双CPU热备（两台216VC62a一主一备），切换时间需核对手册，典型<100 ms保护不丢失
产品介绍
216VC62a是ABB 数字发电机/变压器保护系统的中央处理器板，也兼容老Procontrol/Symphony Plus里VC系列机架当智能处理单元。板上焊了80486DX-2加DSP，跑保护算法：差动、过流、接地故障、电压/频率保护，毫秒级扫CT/PT二次信号，判故障后通过背板B448C总线直驱跳闸继电器。Flash里烧保护定值和应用逻辑，RAM跑实时计算，断电时金电容撑几秒把事件记录落闪存，不用电池也能保最后一次跳闸原因。订货号R13E和R112F是同一块板的部件号变体（R13早期，R112/F后期小改或firmware绑定），插机架通常互换，但需在Commissioning Tool里核对固件版本匹配系统Vx.x。
坦白讲，这东西在现场不是“又一块卡”，是发电机保护的脑子。电厂、水电、大型工业自备电厂还在跑的，这台板挂了等于机组失去主保护，非计划停机代价六位数起。竞品像Siemens 7UM62或GE T60做微机保护，但老ABB机组整套柜子、CT/PT接线、跳闸矩阵全绑架构，换CPU板比改整套保护现实得多。有一点要注意：216VC62a常被误叫“模拟量输入模块”，其实AI是里别的槽位卡（如216VC61等），这块只做运算和总线，现场换它必须带笔记本连RS-423重下配置或插旧Flash比对，不然定值丢了一开机就闭锁。
应用场景与行业案例
痛点切入：我在现场遇到过夜班水电厂的216VC62a跑满15年，夏季柜内高温RUN灯慢闪然后ERR常亮，保护系统闭锁，机组被迫降负荷等天亮换板。还有一次火电厂定期试验做模拟跳闸，旧CPU板Flash里定值被前班工程师误改一个比例系数，差动保护启动时误动跳了运行机组，全厂黑启动耗4小时。这板带非易失存储，换板后用PC串口重下原厂.spa文件比现场手敲定值稳得多，少一个人为误输参数导致的误动。
典型场景：
- 火电/水电/燃机发电机保护（）：100 MW以上机组主/后备保护用双216VC62a热备，差动+过流+失磁+逆功率全套算法在CPU跑，跳闸矩阵硬线去断路器，模拟量输入卡挂CT/PT二次，CPU只管逻辑和通信。
- 工业自备电厂（钢铁、石化、造纸）：厂区汽轮发电机组配柜，216VC62a做保护CPU，通过SPA总线拉去DCS（Symphony Plus或Freelance）送报警和录波，柜内紧凑，老厂改造不动CT/PT接线直接换CPU板续命。
- 变压器组保护（发变组/厂用变）：机架插216VC62a做主CPU，连带瓦斯/温度非电量开入，差动保护区内外故障，站控层LON网连变电站自动化，一点要注意：变压器空载合闸励磁涌流测试时CPU板负荷高，散热风道别堵灰尘。
- 老旧Procontrol DCS的VC机架：水泥、造纸产线早期Procontrol系统里216VC62a当智能处理卡跑闭环PID和顺控，背板B448C连AI/AO/DI/DO，替代方案几乎没有，找测试过固件的二手库存顶上最实际。
- 励磁系统配套（UNITROL/PCS）：216VC62a也见于ABB UNITROL励磁柜做DSP处理单元，采样发电机电压电流算AVR/PSS，微秒级输出触发脉冲给可控硅，停机检修时备件板先烧同版本firmware再插。
真实案例：西北某2×300 MW燃煤自备电厂，#1机保护柜跑满18年，某个供暖季深夜-25°C，DCS弹“ CPU ERR”报警，跑到电子间看保护柜，216VC62a的RUN灯灭、ERR常红，备件柜里只有一块库存216VC62a（HESG324442R13E，成色9成新，端子无插拔痕，但是原firmware V2.3而机组跑V3.1）。凌晨两点打ABB热线没人接，翻抽屉找旧笔记本连RS-423口，先读故障板Flash（还能通电读几秒金电容撑住），dump出.spa配置和事件记录存桌面，断电拔旧板，插库存R13E板，上电自动认背板但固件版本低闭锁保护。用Commissioning Tool离线升firmware到V3.1（幸亏带U盘里有原厂bin），再下栽之前dump的配置，比对CRC一致后解锁保护，RUN灯闪，做模拟差动加电流试验通过，复位报警投运。全过程停机47分钟，厂长在集控室攥着对讲机说“要是没带旧配置dump，得手敲两百多个定值点到天亮还得怕输错”，后来两机各囤一块同firmware版本的216VC62a做冷备，每季度停电做模拟插拔测试读配置，再没在寒冬夜慌过。
