产品详情

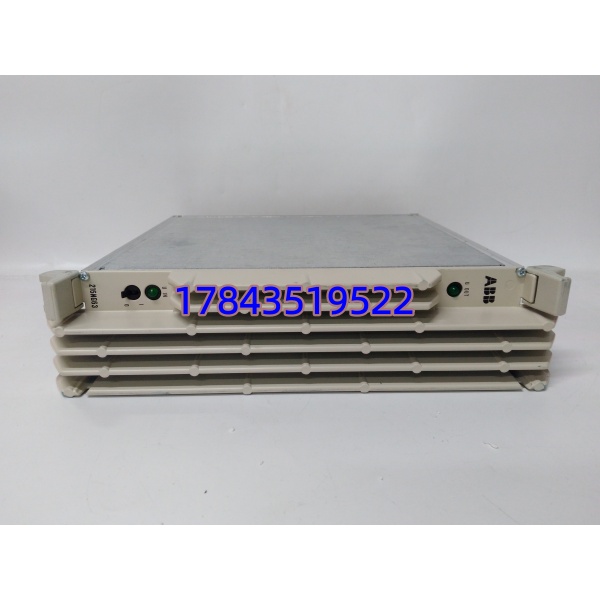

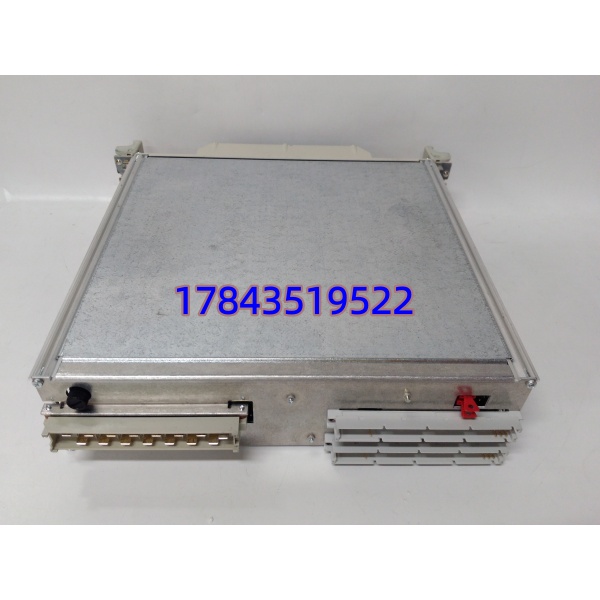

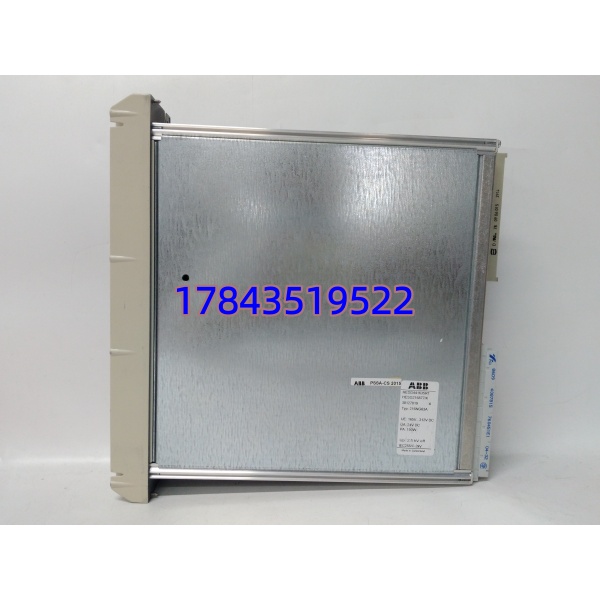

· 型号：216NG63A（ABB Procontrol P / REG 216 CPU Card，关联 HESG441635R1 为订单号，HESG216877K 为 EEPROM/ID PROM 件号）
· 品牌：ABB（Power Automation — Procontrol P / REG 216 Series）
· 系列：Procontrol P System CPU / REG 216 Generator Protection Interface Processor
规格参数
- 产品型号：216NG63A
- ABB 标识号：HESG441635R1（板面印字订单/类型码），关联 EEPROM/ID PROM 常标 HESG216877K（或 HESG216877 K1 等 sub-rev）
- 产品定位：Procontrol P 系统处理器卡（P13/P14 机架）或 REG 216 发电机保护与 SMS/SCS 总线接口单元
- 处理器：32-bit 微处理单元（早期文献称 80486-class 或专有保护算法协处理器，依生产年代）
- 内存：RAM（运行数据，由板上金电容或外接电池备份维持数分钟～数十分钟）、Flash/EPROM 存应用程序与保护定值
- 非易失保持：板上金电容（Gold Capacitor）在断电瞬间维持 RAM 供电将事件列表/扰动记录写入 Flash；部分系统配外部电池包（89NB02）延长保持
- 背板总线：通过 B448C 并行总线与 Procontrol P I/O 模块及同类 CPU 卡通讯；支持冗余双总线
- 外部通讯：前面板或背出 RS-423A/RS-232 用于工程站连接（参数设定、事件读取 EVECOM 软件）
- 系统接口（REG 216 用法）：Object Bus 连 REG 216 保护单元；Intermediate Bus (IBB) 连 SMS/SCS 变电站自动化系统
- 供电：+5 VDC via 背板（典型功耗 <10W）
- 状态指示：RUN（运行）、ERR（故障）、COM（总线活动）LED
- 实时时钟：内置，可通过对象总线或无线电时钟同步
- 事件记录：板载扰动记录器数据存储，断电不丢失（Flash 固化）
- 安装方式：插 Procontrol P 标准机架槽位（通常与另一块 216NG63A 做 1:1 热备）
- 工作温度：0℃ ～ +60℃
- 存储温度：-40℃ ～ +85℃
- 湿度：5%～95% RH 非冷凝
- 尺寸：约 233×20×130 mm（标准 Procontrol P 单槽宽插卡）
- 重量：约 0.35～0.45 kg
- 认证：IEC 60255、CE、部分版本 KEMA 认证
- 组态工具：ABB Procontrol Engineering Tool / EVECOM (for REG 216)
产品介绍
（采用历史生命周期验证切入）
我跟进过两套 1997 年投运的 Procontrol P 水电柜，216NG63A（含 HESG216877K EEPROM）平均无故障 12～15 年才出问题——典型是金电容鼓包致事件记录丢失（保护仍跑）或 EEPROM 位翻转报 Checksum Error 需清错重下参数。它跟之前问的 216VC62A 是同胞兄弟，区别主要在固件/应用代码（216NG63A 多用于 REG 216 接口或特定 P 控制包）。严格来说它只在 EEPROM/Application Type 匹配时可直接插旧槽位运行——买拆机件确认 HESG216877K EEPROM 可读或与你的工程备份兼容（或卖家给空板+你从备份 Download），混用不同 App Key 会报 “Application Incompatible”。
库存建议：属 A 类关键 CPU/接口卡——Procontrol P 双 CPU 热备配置建议每对备 1 件同 Rev 冷备，单 CPU 配置最低备 1 件。注意金电容老化不可用户自换——板子鼓包即换整卡。保留最新 .prj / 参数备份是换卡后能恢复的前提。
应用场景与库存策略
痛点切入：
水电站 REG 216 柜 A 系 216NG63A 运行第 18 年金电容实测保持时间 <30s（原标 >2min），年检 EVECOM 读最近 3 事件偶校验错。B 系正常跑但无冗余了。大修窗口采购同 Rev 拆机测试件（确认 EEPROM HESG216877K 可读），断电换卡→Download Application+Parameters→核对 RUN 灯及事件记录可读→A/B 双 CPU 冗余恢复。
典型场景与备货建议：
- 火/水电厂 Procontrol P13/P14 DCS 控制机架——作为过程控制 CPU 或 REG 216 接口处理器，成对配置做无扰切换→建议每对（或每机架）备 1 件同 Rev 冷备，归入 A 类年审清点。
- 发电机 REG 216 保护系统（老式非 SIPROTEC 替代前）——216NG63A 作接口处理器连 SMS/SCS，单配置建议最低备 1 件。
- 多现场同种 Procontrol P 版本——建共享池 N 机架×0.5 取整最低 1 件，要求供应商确认 EEPROM 版本或提供空板（你从工程备份 Download）。
- WDPF / Symphony 迁移保留架构——只更换故障卡延续系统运行不做整体改造。
真实案例：
西南某 125MW 水电机组 Procontrol P14 机架 A 系 216NG63A（HESG441635R1 Rev.C, EEPROM HESG216877K）EEPROM 读写出错概率渐增，B 系正常运行。大修采购同版本拆机测试件，断电拔出原卡插入新卡，用工程站 Download All（Application + Parameters + Event Config），核对 CRC 一致→RUN 灯常亮→事件记录正常→A/B 双冗余恢复。继保班说”Procontrol 卡最怕没参数备份，金电容到期就得换板别硬撑”。
