产品深度介绍

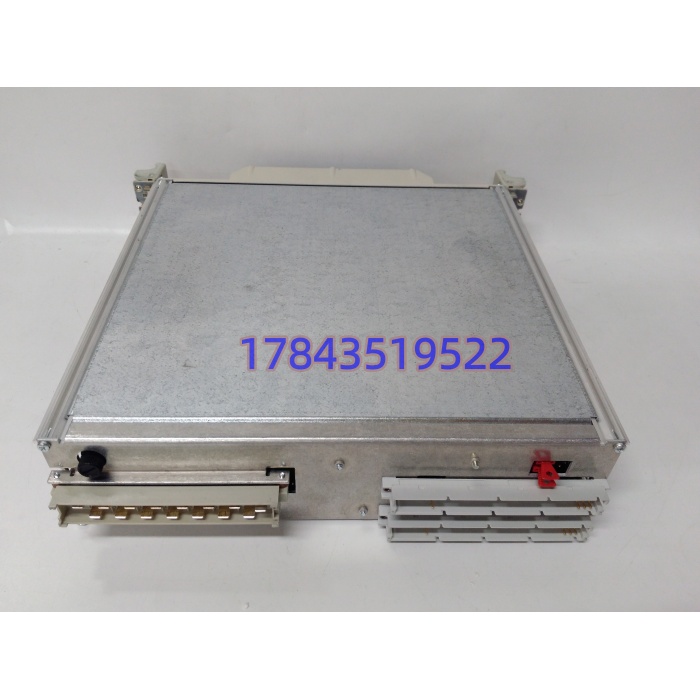

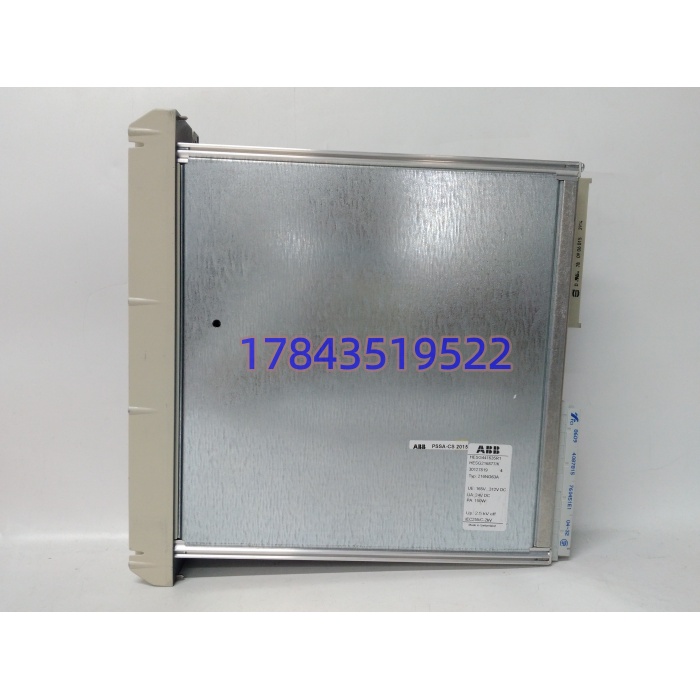

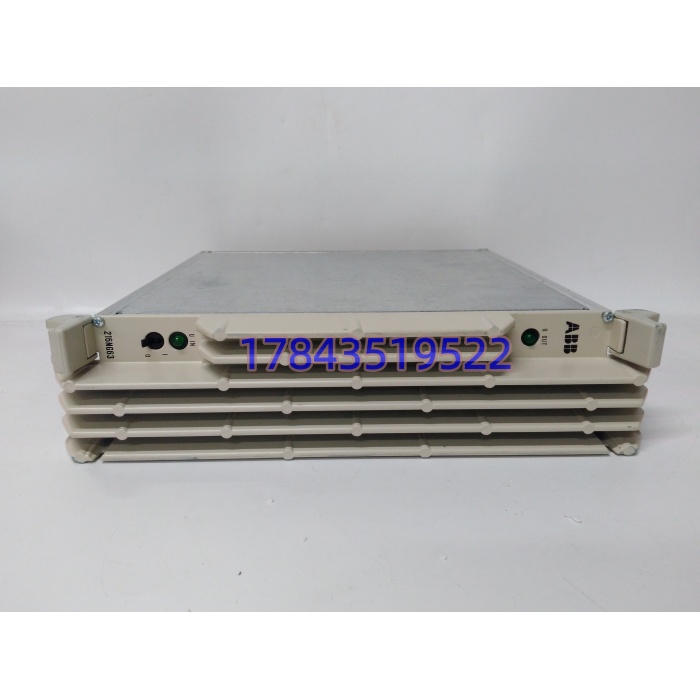

当 REG216 发电机保护机架半夜报”Aux Supply Fail”，主变空载加压试验卡住，每拖一小时试验费都在跳表——这就是 216NG63A 替补上场的意义。它在 REG216 机架里干两件事：把外部蓄电池组送来的 36-312VDC 宽范围直流砍成稳定的 24VDC 喂给本机所有保护/I/O 模件，板载那颗 32位 RISC 还顺手跑部分就地逻辑和内存保持。HESG441635R1 是 ABB 内部订货/底座关联标注，HESG216877K 是早期同板标签（内存件或旧采购单写法），仨号指同一块物理板的不同追溯维度，不是三块卡叠插——这点采购最容易被人用”套件”话术多收钱。
这块板子值钱在”宽入耐受”。电厂直流系统标称 220VDC，实际浮充 240V、放电末了掉到 180V，普通 24V 开关电源宽压做不到这么宽，216NG63A 从 36V 吃到 312V 都出 24V±2%，REG216 机架不挑蓄电池工况。原厂渠道这货归 REG216 服务包，单买交期 16-28 周起，厦门/深圳有瑞典或泰国库存的现货商 1-3 工作日发，全新原装和测试好拆机件价差 2.5-3 倍。提醒一句：它不是 AC800M 的 SD802 电源，也不是 S800 的 AI 卡，卖家页写”AC800M 冗余电源 10A”是把 216NG63A 和 SD812 混了，闭眼下单必退。
关键技术规格
| 项目 | 参数 | 备注 |
|---|---|---|
| 模块型号 | 216NG63A | 关联 HESG441635R1 / HESG216877K |
| 产品类型 | 辅助直流电源单元 + 控制板 | REG216 机架专用 |
| 输入电压 | 36 – 312 VDC 宽范围 | 非 AC 输入，吃蓄电池母线 |
| 输出电压 | 24 VDC ±2% | 最大约 10A / 150W 级 |
| 控制内核 | 32-bit RISC 100MHz（部分资料） | 跑就地辅助逻辑 |
| 用户内存 | 2 MB 电池后备 DRAM | 掉电保持定值与事件 |
| 冗余 | 支持双 216NG63A 并联均流冗余 | 单块故障不停机 |
| 保护 | 输入反接 / 过压 / 短路 / 过温 | 自恢复+锁存可选 |
| 通信 | 经 REG216 背板，非独立 Modbus 口 | 上位调参走保护管理机 |
| 供电自耗 | 最大 25W 内部 | — |
| 安装 | 机架分度槽位 | 非 DIN 轨 |
| 工作温度 | 0℃ ~ +60℃ | 存储 -40~+85℃ |
| 湿度 | 5%-95% 非冷凝 | — |
| 尺寸/重量 | 约 125×85×115mm / 1.5kg | 以实物铭牌为准 |
| 指示 | LED：输入正常/输出正常/故障/电池低压 | 排错先看灯 |
| 认证 | CE / IEC 60255 继电保护专项 | 清关核 COC |
| 状态 | 线成熟后期，单买交期长 | 备件市场 New Surplus 为主 |
应用场景与行业案例
” 机架里最不起眼的就是这块电源板，真它挂了，发电机差动保护全失电——主变带电投切没人敢动。”老保运的狠话在火电/水电圈不是吓唬人。216NG63A 干的活隐形：它不进 SOE、不跳 MFT，只是把蓄电池直流变成 24V 喂给保护 CPU 和 I/O，一旦宽压窗口边缘振荡（比如蓄电池单体失效导致母线跌到 170V 又反弹），普通电源会欠压切断，它扛得住。
- 火电发电机保护： 机架标配 2 块 216NG63A 并联，220VDC 蓄电池母线进来，出 24V 给 TGU216 差动、AVR 接口、出口继电器，单块坏另一块均流顶上。
- 水电机组同期：机端 PT 断电时靠它保 的测频和同期逻辑，宽压入能在直流系统倒闸瞬间不抖。
- 石化自备电厂：直流母线带压缩机启动尖峰，电压瞬跌到 190V，216NG63A 输出纹波仍 <50mV，保护采样不失准。
- 假设某夜 报”Aux 24V Low”但蓄电池端电压正常——会不会先怀疑 216NG63A 内部 DC/DC 基准老化？现场十有六七就是它，不是蓄电池的锅。
- 核电辅助系统：宽温 0-60℃ 满负荷，板载电池漏液腐蚀后备 DRAM 周边是隐性杀手，五年必查。
真实微案例：2023 年西南某 2×660MW 电厂，夜班 3# 机 报 Aux Supply Fail，发电机准备冲转试验卡住。到继电室拆 216NG63A 闻得到松香焦味，输入侧 DC/DC 前级 MOS 炸裂（蓄电池倒闸瞬态 340V 串入超过 312V 上限 8%）。库存一块瑞典产全新 216NG63A（标签 HESG216877K 同物），换上前先测蓄电池母线加装 320V 压敏电阻，通电 24V 输出稳， 自检通过，凌晨四点恢复冲转。电气主任说：”原厂等 22 周，厦门现货商 DHL 次日到，贵了 45%，但机组延迟冲转一天省下的调峰费够买八块。 机架留一块 216NG63A 冷备，比信’电源不会坏’实在。”
