描述
产品详情

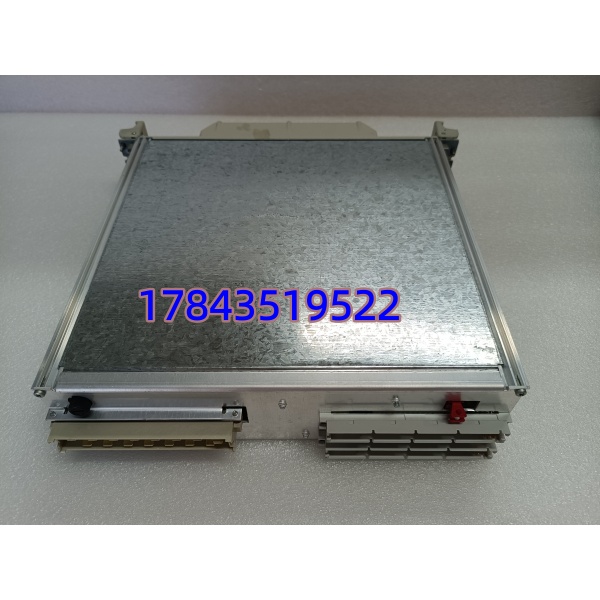

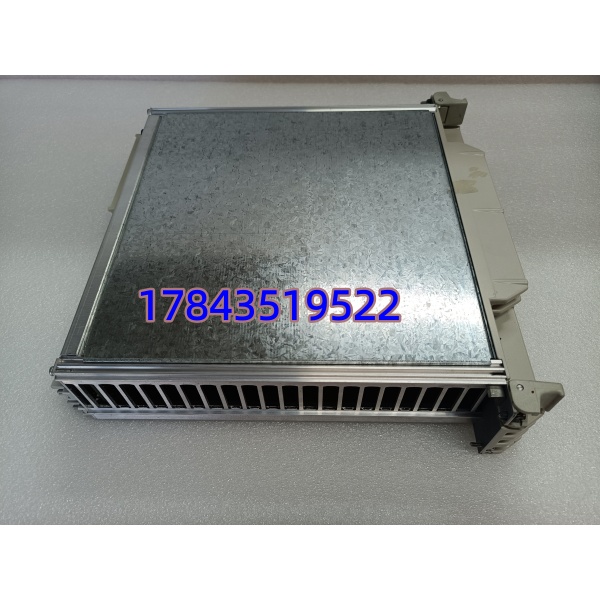

· 型号：216NG63（216NG63A 为带 A 后缀改进版，物料号 HESG441635R1）
· 品牌：ABB
· 系列：REG216 发电机保护 / Advant OCS / Procontrol P13 励磁系统 — Auxiliary Power Supply Module
规格参数
- 模块类型：辅助 DC 电源模块（Auxiliary Power Supply Unit），插于 REG216 / Advant OCS 机架专用电源槽
- 订货号：HESG441635R1（216NG63A），关联编码 HESG216877 / HESG216877K（底座或旧版对应号）
- 输入电压（DC版，主流）：36 V DC ～ 312 V DC（宽范围，适配电厂 110V/220V DC 合闸电源）
- 输入电压（AC版，少数批次）：85 V AC ～ 264 V AC，47～63 Hz（自动切换 110/230V）
- 输出电压：24 V DC ±1%（典型可调 22～28 V DC 通过内部电位器）
- 额定输出电流：10 A 连续（峰值 12 A 短期）
- 额定输出功率：240 W @ 24V DC
- 效率：> 82%～90%（依负载及输入条件）
- 纹波与噪声：< 50 mV p-p（20MHz 带宽）
- 保护功能：输出过压（OVP）、过流限流（自动恢复或闩锁依版本）、短路保护（打嗝模式）、过温关断
- 冗余能力：支持 N+1 并联均流（需配冗余二极管模块或机架内置 OR-ing），无缝切换
- 状态指示：前面板 LED — PWR OK（绿）/ FAULT（红）/ 过载指示
- 安装方式：REG216 机架专用电源插槽 或 Advant OCS 控制站电源架；配套安装底座 HESG216879/K（部分版本需单独订）
- 冷却：自然对流（无风扇），依版本有内部温控风扇（高环境温时启停）
- 工作温度：0 ～ +60℃（降额使用至 +70℃ 依版本），存储 -40 ～ +85℃
- 湿度：5% ～ 95% RH，非凝露
- 隔离耐压：输入—输出 ≥ 2.5 kV AC（1 min），输入—地 / 输出—地 ≥ 1.5 kV AC
- 电磁兼容：符合 IEC 61000-6-2/ IEC 61000-6-4（工业环境）
- 尺寸（约）：125(H) × 85(W) × 115(D) mm（REG216 单槽宽）
- 重量：≈ 1.0 ～ 1.5 kg
- 认证：CE、UL、cUL（依批次）
- 状态：官方随 REG216/Advant OCS 部分 EOL，市面以 NOS（全新库存）或测试良品流通
产品介绍
216NG63A（HESG441635R1）是 ABB REG216 发电机保护装置和 Advant OCS / Procontrol P13 励磁系统机架用的辅助电源模块，把电厂直流 110V/220V 或交流 230V 转成干净的 24V DC 给机架内 CPU、I/O、通信卡供电。最大特点是宽直流输入范围——电厂直流屏电压在充放电过程中波动大，这模块照样稳住 24V 输出，不会因为蓄电池端电压掉到 190V 就保护关机。
坦白讲，这东西本身无程序，换模块不断现场线（机架其他卡继续跑），支持在线插拔更换（建议先确认冗余配置或短时断机架电源更安全）。有一点要注意：216NG63 与 216NG63A 物理兼容，A 版通常改进了输入滤波和过温保护——老机架两种都能用，但买前确认你机架电源槽是否要求配专用安装底座（HESG216879/K），部分老版底座和新模块需核对机械锁扣吻合。别和 AC800M 的 SD822/SD823 开关电源混为一谈，物理和电气接口完全不同。
应用场景与行业案例
痛点切入：
水电厂 发电机保护柜，单电源模块老化纹波变大导致偶尔”Watchdog Reset”。原设计是双电源槽位但只装了一块——补一块同型号 216NG63A 做 N+1 冗余，故障模块在线拔出换新，保护系统零停机。
典型场景：
- 火电厂/水电站 发电机保护屏——为 CPU 卡 MUP、I/O 卡、通信接口模块供 24V DC，通常 1+1 冗余配置
- 励磁系统 Procontrol P13——控制机架内电子单元供电，宽直流输入适配励磁直流操作电源
- Advant OCS / Advant Controller 100 系列控制站——老线 SattCon 20 衍生系统电源备件
- 老线备件替换——运行 15~20 年电源电解电容老化容降，1:1 替换恢复稳压精度
真实案例：
前年去西南某水电厂做 年检，发现 #2 发变组保护屏 216NG63A 绿灯微闪（轻微负载波动时偶有 FAULT 瞬时亮 0.2s 后恢复）。量输出 24.15V OK，但拆出模块看电解电容顶部微鼓——典型老化征兆。库房有块 NOS 216NG63A，确认机架双槽位另一槽空，先插新模块（自动均流进入），等 2min 确认新模块 PWR OK 稳亮，拔出旧模块（此时负载全转新模块），全过程保护系统未脱扣。继保班说：”电源这玩意平时不坏没人管，电容鼓了再换就晚了，以后定三年一轮换。”
