描述

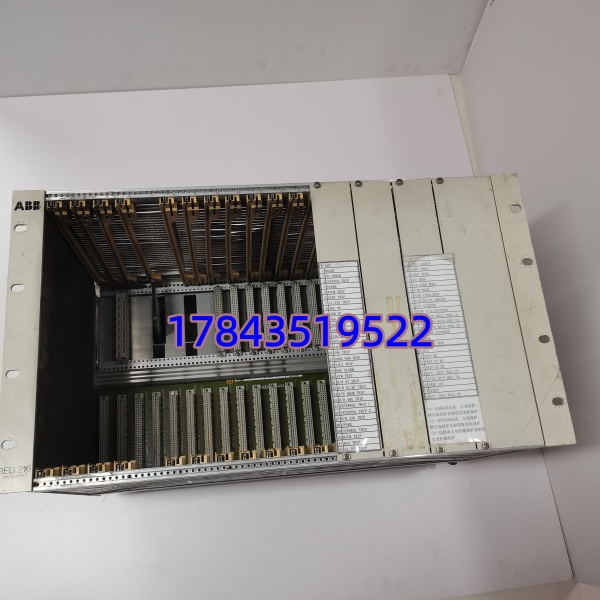

产品详情
· 型号：216MB66
· 品牌：ABB
· 系列：Symphony Plus（Harmony）DCS I/O Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 216MB66（Order Code: HESG324510M1） |
| 产品类型 | 模拟量输出模块（Analog Output, AO） |
| 适用系统 | ABB Symphony Plus / Harmony DCS 标准机架 |
| 输出通道数 | 8通道，独立软件组态 |
| 输出信号类型 | 4–20 mA、0–20 mA、0–24 mA、0–10 V、1–5 V（每路独立选择） |
| D/A分辨率 | 16 bit |
| 输出精度 | ±0.05 % FS（满量程） |
| 线性度 | ±0.02 % FS |
| 温漂 | ≤ 20 ppm/℃ |
| 负载能力 | 电流输出 ≤750 Ω（4–20 mA），电压输出 ≥10 kΩ |
| 通道隔离 | 每2通道为1组，组间 2500 VAC 光电隔离；总线与通道 1500 VAC 隔离 |
| 供电方式 | 由Symphony Plus机架背板总线供给 24 VDC |
| 典型功耗 | ≈ 8 W（满载） |
| 共模抑制比(CMRR) | > 100 dB @ 50/60 Hz |
| EMC/标准 | 符合 IEC 61000-4 工业电磁兼容标准 |
| 工作温度 | 0℃ ～ +60℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5% ～ 95% RH（无凝露） |
| 防护等级 | IP20（柜内安装） |
| 安装方式 | Symphony Plus DCS 标准I/O机架插槽，支持热插拔 |
| 产品状态 | 原厂已停产(EOL)，市场以全新库存/翻新/拆机备件流通 |
产品介绍
某个化工厂技改项目里碰到过老AO卡输出漂移导致调节阀微调失效，查下来是早期12位分辨率不够+温漂大。216MB66这个AO模块胜在16位DAC和±0.05%FS精度，特别适合需要精确阀位控制的回路（比如汽包液位三冲量、加热炉空燃比），组态软件里直接给每路选4–20mA或0–10V，现场不用动任何硬件跳线——省去翻柜门改DIP开关的麻烦，也少一道人为失误。
商业层面要提醒的是：ABB官方已将该型号列为EOL（End of Life），新机柜选型建议确认是否有新型号替代，存量改造或备件补单才建议采购此件。市面上流通的多为全新库存或经过测试的拆机翻新件，价格差异大，下单务必索要测试报告（含8通道满载输出精度曲线截图）。模块支持热插拔，正常更换不影响同机架其他I/O扫描，但仍建议在工艺允许时短暂停机操作以防瞬间扰动。
替换与升级建议
✅ 直接替换
- 216MB66 HESG324510M1（同物料号）——完全互换，插回同型号机架无需改组态数据库，仅需重新下载I/O参数（通常自动同步），现场工作量最小。
⚠️ 软件兼容（需核对/少量改动）
- 同系列新型AO模块（若ABB有后续Harmony Plus AO替代型号）——物理插槽兼容但需在Composer/Cycle登入时确认固件版本匹配，部分新版可能要求DCS系统软件包升到指定SP以上，改动量视工程站版本而定，基本无额外硬件成本。
- 早期Bailey INFI 90 AO模块（如IMASM01等）——不推荐混插，背板总线定义不同，需更换整个I/O机架或加网关，工程量大，仅列作了解。
❌ 硬件不兼容
- AC 800M / S800 I/O 模块——物理尺寸、背板引脚、通信协议均不同，无法插入Symphony机架。
- 第三方PLC AO模块——无ABB专有背板总线，不可用。
若只能买到拆机件，让卖家提供通电自检通过截图+每通道4mA/12mA/20mA三点标定记录——现场实测发现老化AO卡常在接近满量程时非线性超差，装机前不验容易埋雷。
常见问题解答 (FAQ)
这卡能直接用在AC 800M机架上吗？
不能。216MB66是Symphony Plus/Harmony DCS专用AO模块，背板总线与AC 800M不兼容，插不进去也识别不到，请确认你的系统平台再下单。
输出是电流还是电压，要跳线吗？
每路可在Composer或CBM组态软件里独立选4–20mA、0–20mA、0–24mA或0–10V/1–5V，无需任何硬件跳线或拨码开关，改组态下载即可。
现在还能订全新的吗，交期怎样？
原厂已停产(EOL)，常规渠道无新件。市场流通多为全新库存（少见）、测试翻新或拆机件，交期通常1–5个工作日，建议提前问清是否为测试备件及质保期（通常6–12个月不等）。
换模块后要重新校准阀门吗？
一般不需要重新调阀门定位器——新模块输出精度相当，替换后在DCS里做一路AO强制输出观察阀位反馈是否吻合即可。如发现全程偏移>1%，查组态量程和接线极性，仍异常再怀疑模块。
8路都带隔离吗？
每2路为1组共地，组间2500VAC光电隔离，通道与系统背板1500VAC隔离。不是每路单独隔离，设计外接隔离栅时要注意公共点接线。
模块坏了有什么征兆，能在线更换吗？
常见表现是某通道输出恒0mA/恒20mA或数值不随SP变化，先看保险和外回路再怀疑模块。支持热插拔，但建议先将该回路打手动/旁路，拔出旧卡插入新卡后DCS自动重读，再切回自动——全程约2～3分钟。
我的Symphony系统版本比较老，兼容吗？
绝大多数Harmony/Symphony Plus老版本机架都兼容，极早期INFI 90（非Harmony演化版）需核对槽位类型和固件。拿你的机架型号+DCS软件版本号找我们技术核对最稳妥，以ABB兼容矩阵为准。
