产品详情

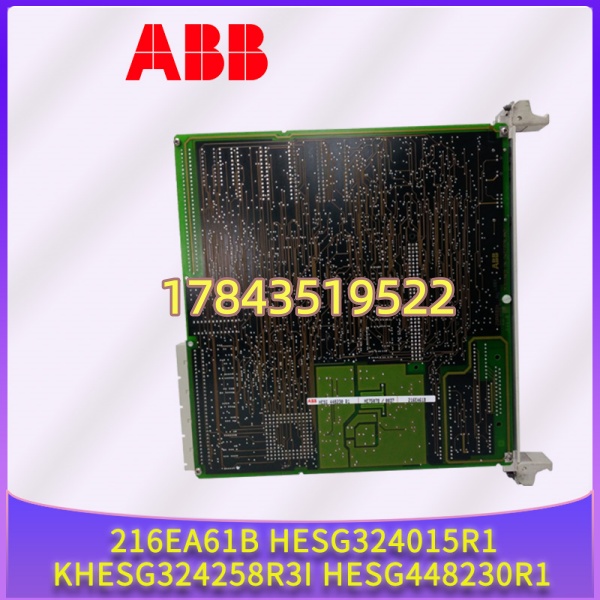

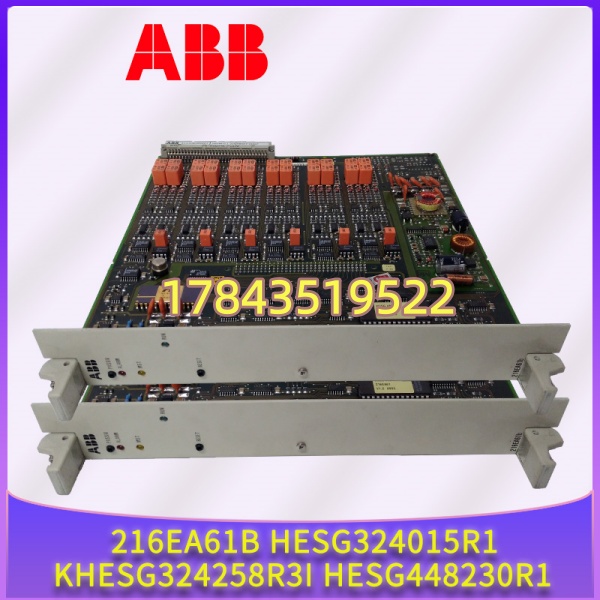

· 型号：216EA61b（关联物料 HESG324015R1 / KHESG324258R3I / HESG448230R1）
· 品牌：ABB
· 系列：ABB REG216 发电机保护 & Advant/Procontrol 系统 — 模拟量输入单元(AIU)
规格参数
- 目录号：216EA61b，核心技术号 HESG324015R1，通信子板 KHESG324258R3I，版本号 HESG448230R1
- 模块类型：REG216 / Advant 系统模拟量输入单元（AIU），含板载 A/D 及预处理
- 适用系统：ABB REG216 数字式发电机保护、ABB Advant OCS、ABB Procontrol P13（以原柜机架类型为准）
- 模拟量输入通道：典型 24 路差分输入（同步采样），部分文献标 6~16 路依固件配置——以原柜图纸为准
- 输入信号类型：±10 V DC、±5 V DC、0–10 V DC、4–20 mA DC（通过接线端子配 PT 100V / CT 5A 互感器二次）
- A/D 分辨率：16 bit（文献称 15 bit 有效动态范围），精度 ±0.1% FS（0~55℃）
- 同步采样率：600 Hz（50Hz 系统）/ 720 Hz（60Hz 系统），各通道同相位采集
- 背板供电：+5 V DC（逻辑）及 +24 V DC（现场侧隔离电源），典型功耗 ≤15 W，需核对机架电源容量
- 隔离：通道-系统地间 1 kV AC（光耦+变压器隔离），通道间基本隔离（依版本）
- 背板总线：B448C 并行总线 / Advant 内部系统总线（非 Profibus/Modbus 直连）

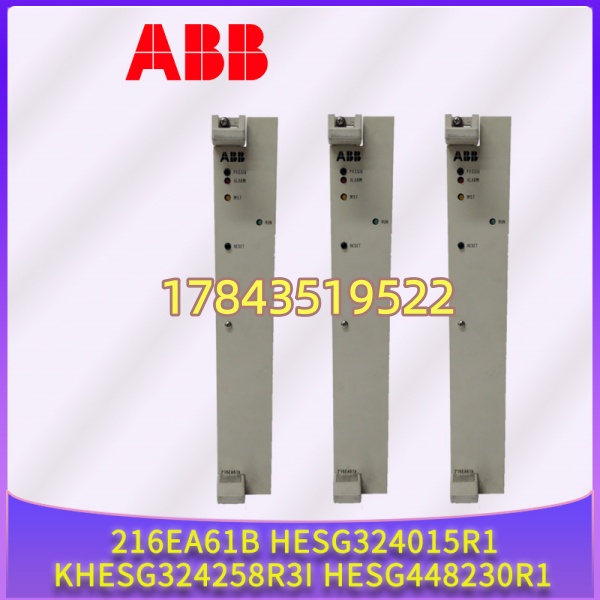

- 诊断功能：通道断线检测、过压告警、A/D 故障 LED 指示，前面板 Run/Fault LED
- 工作环境：-20~+60℃（部分批次标 -40~+70℃），5~95% RH 无凝露
- 安装：19″ 6U 机架插槽或 Advant 控制柜专用槽位，插拔式（非热插拔，建议机架断电更换）
- 生命周期：Legacy / EOL 状态，原厂多已停产生新件，市场仅二手拆机/翻新流通
产品介绍
216EA61b 是 REG216 发电机保护和 Advant 励磁系统里的”眼睛”——把发电机出口 PT/CT 二次信号同步采进来做差动、阻抗、逆功率等算法计算。它和 S800 I/O 完全不通用，插不到 AC 800M 机架。核心板 HESG324015R1 带 AVR 预处理逻辑，KHESG324258R3I 是冗余通信/信号调理子板，HESG448230R1 是硬件版本标识，换新时要核对这三组号码后缀尽量一致，避免固件握手报错。
有一点要注意：这卡走的是 ABB 私有背板总线，不输出标准工业协议。如果你们柜子是 REG216，换板后通常不需重下定值（定值在主 CPU/REC670 类），但要做通道校验和相位检查。我在现场遇到过换不同版本后缀的 216EA61b 后 REG216 报”AI Board Mismatch”，清掉再重认就好了——但最好直接找同版本号省事。
应用场景与行业案例
发电机差动保护误动或采样值全零飘，查到最后是这块 AI 卡 A/D 部分老化——电厂里这种事不少见，尤其老 柜子跑十五年以上。它一挂，保护可能拒动或误动，调度直接要求停机消缺。
- ：采集机端/中性点 CT、PT 信号做比率差动和定子接地保护，非它不可。
- 大型机组 UNITROL 励磁系统（老款配合 Advant 机架）：AVR 回路需同步采样励磁电压电流，用此卡做前端。
- 工业自备电厂燃气轮机发电保护：Advant OCS 架构下的发电机监测与保护模拟量输入。
- 老旧 ABB Procontrol P 系统改造过渡期备件：维持原有架构不停机的前提下做轮换热备。
真实案例：
西南某 300MW 火电厂 #2 机 发电机保护柜，春检中发现 A 相差动采样幅值偏低约 8%，重新校准 TA 变比无效，倒通道比对发现 #1 AI 卡（216EA61b HESG324015R1）某通道增益漂移超差。原厂 EOL 无新件，从长期合作渠道调同版本拆机件（HESG324015R1 + KHESG324258R3I 子板齐全，附测试截图），停机窗口断开机架电源更换，上电自检 PASS，做六角图试验确认三相幅值相位正常后投运。老师傅说这种卡五年一轮换测试，别等保护告警再找。
常见问题解答 (FAQ)
Q1：216EA61b 能插 AC 800M 或 S800 I/O 机架吗？能当普通 AI 卡用吗？
不能。这是 /Advant 专有模拟量输入单元，走 B448C 或 Advant 私有背板总线，与 AC 800M / S800 I/O 完全不兼容，不能当通用 DCS AI 卡采购。
Q2：HESG324015R1、KHESG324258R3I、HESG448230R1 必须一起换吗？
板卡本体是 216EA61b， 通常是核心处理子板焊/插在上面，KHESG324258R3I 是可选冗余/通信子板，HESG448230R1 是版本丝印。换新建议整套同版本号（含子板），混版本可能报 Board ID Mismatch——实在不行可以先只换主板试，但子板版本差太远风险大。
Q3：停产了吗？有新件替代方案？
属 Legacy/EOL 产品，ABB 原厂多数地区已停产生新件，推 REG650/670 系列整体升级。现实做法是购测试 OK 拆机/翻新版，要求卖家提供上机电自检通过记录及版本照片。采购前拍旧板正反面（含所有子板丝印）比对。
Q4：支持热插拔吗？换完要下定值吗？
不支持热插拔，建议机架断电或至少将 CPU 切 Test/Offline 模式再拔插。定值存于保护 CPU（如 REC670/ 主机），换 AI 卡不丢失定值，但上电后务必做通道检查、六角图或幅值校验确认采样正确。
Q5：二手/翻新件怎么鉴别成色？
看 PCB 有无腐蚀（电厂环境潮湿易硫化）、电解电容顶部鼓包、金手指磨损、子板插座引脚氧化。要求卖家提供静态测试或通电 LED 状态图。没测试记录的不建议直接装机——坏 AI 卡可能导致保护误动，后果比 DCS I/O 卡严重得多。
