产品详情
· 型号：216DB61
· 品牌：ABB（Advant / S100 I/O 系列）
· 系列：ABB Advant OCS / MasterPiece 200 / S100 Distributed I/O — Digital Input Module
规格参数
- 模块名称：216DB61 — Digital Input Module, 16 channels, 24 V DC
- 订货号（Article No.）：HESG324063R0100（早期版交叉参考 HESG216882A / 216DB61 HESG216882A）
- 适用系统：ABB Advant OCS（AC 450 / AC 460 控制器）、MasterPiece 200、S100 I/O 扩展机架（需匹配基座 TU810/TU812 或 Advant 专用 CI 基座）
- 输入通道：16 路独立可分组（通常每 8 通道一组共用 COM）
- 额定输入电压：24 V DC（操作范围 18–30 V DC）
- 逻辑电平阈值：ON（Logic 1）典型 ≥ 13 V DC @ 2 mA；OFF（Logic 0）≤ 5 V DC
- 输入类型：正逻辑（Sink 灌电流型），现场开关闭合送 24V 入通道，COM 端接 0V/电源负极；也支持干接点（需外供 24V 或经内部上拉视基座跳线）
- 输入电流：典型 2–4 mA @ 24V（每通道），总模块输入电流依激活通道数
- 输入延时（滤波）：典型 5–15 ms（固定或软件可配取决于系统固件版本，老版通常 ~10 ms）
- 通道指示：前面板每通道独立绿色 LED（ON = 输入有效）
- 模块状态 LED：RUN / ERR / COM（依具体硬件版本及基座类型）
- 电气隔离：通道组–背板总线 ≥ 500 V AC（功能隔离）；通道组间共 COM 不隔离
- 背板供电：+5 V DC 来自 I/O 机架背板（逻辑），典型功耗 ≤ 1.5 W
- 现场电源：24 V DC 由外部供电（模块不向外供现场电源，仅检测电平）
- 安装基座：S100 I/O 基座 TU810/TU812（水平）或 TU813/TU814（垂直），Advant 老机架用专用 CI-bus 基座——必须确认您现有机架基座型号匹配
- 工作温度：0 ℃ ～ +55/60 ℃（依据具体版本，储存 -40 ～ +85 ℃）
- 防护等级：IP20（柜内安装）
- 认证：CE、UL、CSA、船级社（DNV/GL 等，依批次）

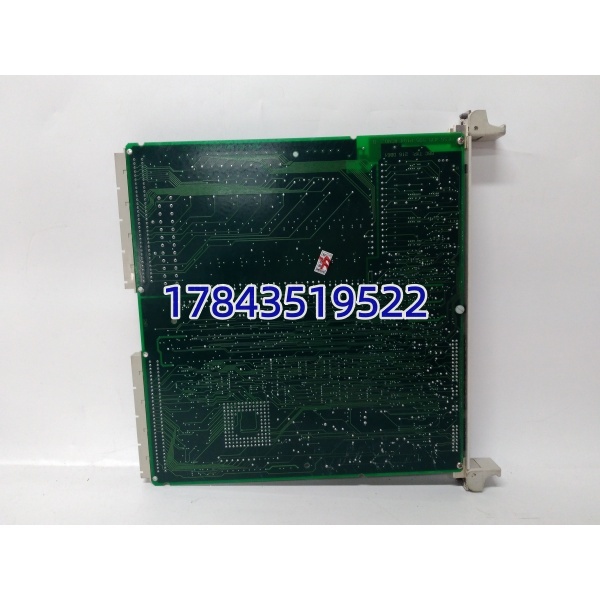

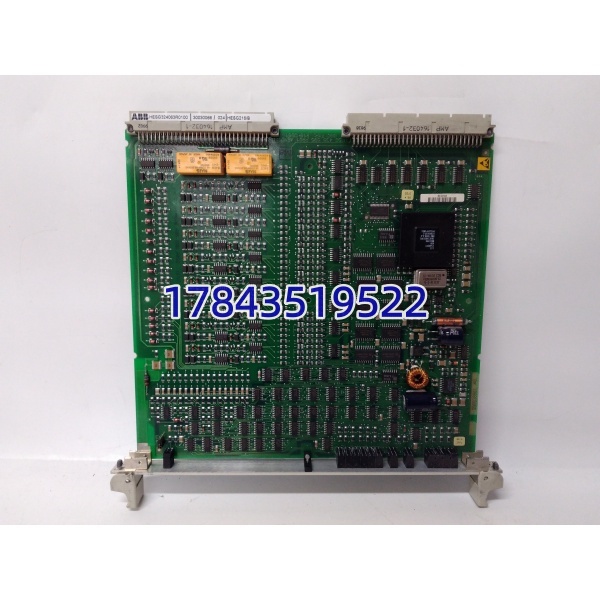

产品介绍

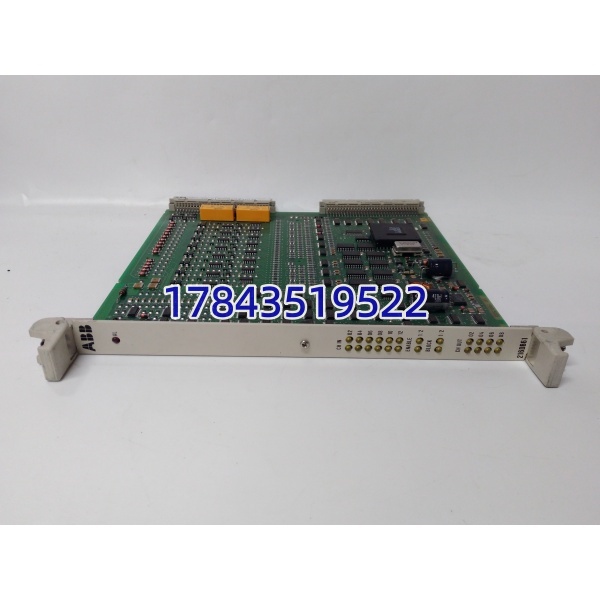

216DB61 是 ABB Advant OCS / S100 I/O 家族的经典 16 通道 24V DC 数字量输入卡，负责把现场按钮、限位开关、电机运行/故障继电器触点等开关量送进控制器参与顺控或连锁逻辑。每块卡两组 8 通道共用 COM（通常 COM A 接通道 0–7，COM B 接 8–15），每通道有独立绿色 LED 方便柜前查点——这在老厂没上位机或通讯中断时特别实用，看灯就知道哪路到位了。
跟现代 DI 卡比它没断线诊断（干接点断开和未闭合在稳态时无法区分，除非用带脉冲测试的智能 DI），但皮实抗干扰，现场 24V 回路感应噪波基本不误动。坦白讲这卡在 90 年代建的火电厂辅网、化工厂配料系统存量极大，原厂早交期长，现在基本靠拆机件。换件注意基座类型——S100 水平基座 TU810 与垂直 TU813 高度不同，买错装不进。
应用场景与行业案例
现场最烦的是：老 Advant 系统某 DI 点灯不亮，运行说”限位开关明明碰到了”——十有八九是现场 24V 供 COM 端子松动或保险熔断，少数情况是模块通道老化（静电打坏输入光耦）。我习惯先量模块 COM 对 0V 有 24V、再短接某通道入端看灯亮不亮——灯亮说明通道 OK、查现场线；灯不亮换模块或交叉测试确认。
典型场景：
- 火电厂辅网（化水/输煤/除灰）：216DB61 采集皮带跑偏开关、犁煤器限位、泵运行/停止反馈，送 Advant AC 450 控制器做顺控。
- 化工厂配料/反应釜顺控：现场按钮盒、气动阀末端限位开关经 MTL 栅（本安区）进 216DB61，参与批次配方步序。
- 纸浆厂碎浆/筛选工段：老 MP200 系统保留 I/O，216DB61 做设备状态反馈采集，不改现场接线。
- 老装置保产备件：Advant OCS 升级为 AC 800M 时通常整体换 I/O，但过渡期或局部保留 Advant 机架继续用此卡。
真实案例：北方某 200MW 机组输煤程控（Advant OCS），运行反映 #3 犁煤器”抬起到位”反馈时有时无，偶尔导致程控步序卡死。到柜前短接 216DB61 对应通道（Ch.6）入端对地——LED 亮，说明通道 OK；量 COM B 对 0V = 24.3V OK；查现场线发现犁煤器限位开关引出线中间接线端子氧化虚接（通断阻值 200Ω 飘）。重新压紧端子后正常。同期借机会把该机架两块 216DB61（HESG324063R0100）全数抽检——一块通道 12 光耦坏（灯不亮、短接无反应），从备件柜换测过拆机件原位替换（同基座 TU810），上电自检 PASS，未动任何工程文件。保运说：”这老 ABB 卡就仗着灯多，一眼能看出来。”
