产品详情

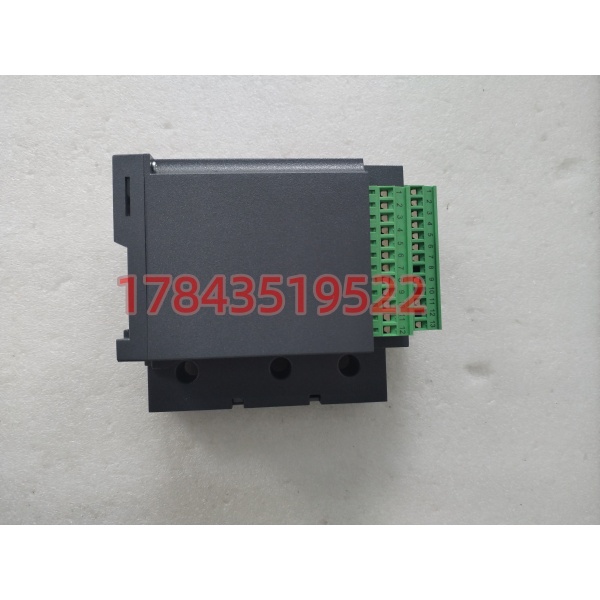

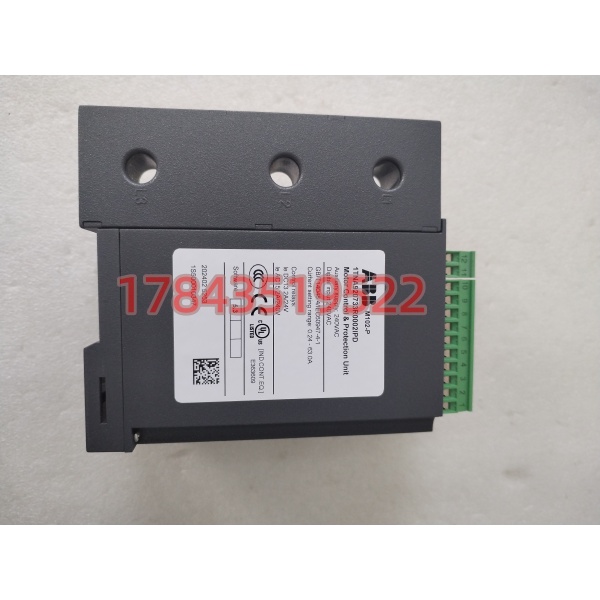

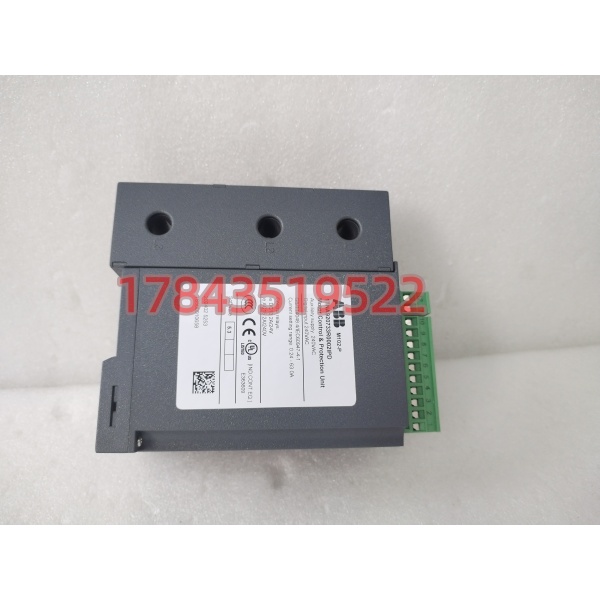

· 型号：1TNA920733R0002
· 品牌：ABB（Emotron M102-P，ABB Drives & Motors）
· 系列：Emotron M10x Series — M102 Motor Protection and Control Unit with Profibus DPV1
技术参数
| 参数项 | 规格值（以实物铭牌及 ABB Emotron M102 Datasheet 为准） |
|---|---|
| 完整型号 / Order Code | 1TNA920733R0002 — Emotron M102-P, Profibus DPV1, CT 0.24–63 A, Aux 240 VAC, DI 240 VAC |
| 制造商 | ABB / Emotron by ABB (Sweden) |
| 产品类别 | 电动机保护继电器 + 基本控制单元（Motor Management Relay） |
| 适用电机功率 | 典型对应 0.06–30 kW（@400V）一体 CT；>63A 配外附 CT 可达数百 A |
| 电流测量范围 | 0.24–63 A（内置环形 CT），外接 CT 可编程至 630 A+ |
| 保护功能 | 过载（IEC 60204-1 Class 10A/10/20/30）、堵转、缺相/相不平衡、接地故障、欠载（皮带断裂检测）、热记忆、启动次数限制、PTC 直接输入（部分版本） |
| 控制功能 | 就地/远程启停（通过外部接触器）、正反转（需外部接线）、两线/三线控制模式、紧急运行（失效导向可配） |
| 通讯接口 | Profibus-DP V1 Slave（9-pin D-sub），GSD 文件需从 ABB/Emotron 官网下载，支持诊断报文 |
| 数字输入 | 2～3 路（依版本），兼容 240 VAC（此 R0002 版）或 24 VDC（R0001 版）— 用于 Start/Stop/Ext Trip/Reset |
| 继电器输出 | 2× 常开/常闭可组态（Fault / Run / Alarm），AC-15 2A@240V / DC-13 2A@24V 典型 |
| 辅助电源 | 240 VAC ±10% 50/60 Hz（此 R0002 版；另存 24VDC 版 1TNA920733R0001） |
| 显示/操作 | 可选配 MD21 文本操作面板（外接）显示电流/电压/故障代码/运行小时；本体 LED 指示 Run/Trip/Alarm |
| 安装方式 | 35 mm DIN 导轨（底部导轨夹），前部防护 IP40，后部端子 IP20 |
| 编程软件 | Emotron M-Start / DriveStudio（Windows PC 经 RS-485 或 Profibus 调试口配置参数） |
| 工作温度 | -20 ～ +60℃（存储 -40 ～ +85℃），5～95% RH 无凝露 |
| 认证 | CE、UL、CSA、CCC、DNV/GL、ATEX/IECEX 部分版本 |
| 生命周期注记 | M10x 系列部分区域列为 Limited / 推新代 MS/Emotron Smart Motor Protection；市面流通 NOS 及拆机测试件 |
产品介绍
（A 场景痛点切入）现场实测发现 M102-P 这类电机保护器最容易被当”铁盒子”忽视——直到某天原料输送泵因堵转未脱扣烧绕组，或相反无故跳闸停一条包装线，才想起它是唯一执行过载+堵转+欠载综合保护的设备。1TNA920733R0002 本质是个带 Profibus DPV1 上报能力的微机电机管理继电器：内置 True RMS 电流测量、热记忆模型模仿电机散热曲线、可设启动允许时间窗防冲击误动，同时通过 DP-V1 把三相电流/运行小时/故障代码送给 ABB AC800M 或 S7-400 做集中监视。它不直接带主回路接触器线圈（需外部磁力接触器），但控制其线圈回路 A1/A2 经继电器输出节点——这点对化水/空压制氮等关键辅机极关键，因为 DCS 只管”启停命令+报警监视”，真正保护逻辑在 里。
从 CRO 讲属 A 类关键辅机保护件：ABB 新推 Smart Motor Protector / MS 系列逐步替代 M10x，但整柜换需重新校验保护定值曲线及通讯 GSD——老装置技改常卡在”没人敢改已验证保护参数”。理性做法是趁有带烤机报告的 NOS Lock 1 块/重要电机类型（或 N+1 按电机功率段共享），持有成本（千百元）对比一次因电机烧毁或误跳停线损失完全忽略。采购时要求供方做”通电流模拟（一次侧穿 CT 或注入信号）→ 参数设保护定值 → 模拟过载触发脱扣 → Profibus GSD 联机读参数”四项测试，并确认附带/需另购匹配 CT（若 >63A 电机）。
替换与升级建议
✅ 直接替换
- 同完整 P/N 1TNA920733R0002（含兼容内部 FW Rev） — 断电拆旧（记录 CT 变比/接线极性/DI 接线 240VAC），新机 DIN 轨安装、复原 CT+DI+DO 接线、供 240VAC 辅助电源，用 M-Start/DriveStudio 从旧机备份 .ems 文件 Download 参数（或手动按旧记录重输保护定值），试启停确认脱扣逻辑。唯一正确做法。
⚠️ 软件兼容需改配置（有条件替代）
- 1TNA920733R0001（24VDC 版 M102-P） — 物理尺寸/端子兼容但辅助电源及 DI 电平不同——若您柜内可改辅助电源为 24VDC 且重接 DI 回路可替，否则不可直接换。不属于紧急 1:1 替用。[请以原厂手册为准]
- ABB 新代 Smart Motor Protector (SMP/CMP 系列) — 功能覆盖但安装尺寸、通讯 GSD、参数结构不同，需重新整定保护曲线及 DCS 组态，属技改非简单替换。
❌ 硬件不兼容
- M101 系列（无 Profibus / 基础 Modbus 版）、ABB REF 系列综保、普通热继电器 — 功能/通讯/安装均不同不可替。
