描述
产品详情

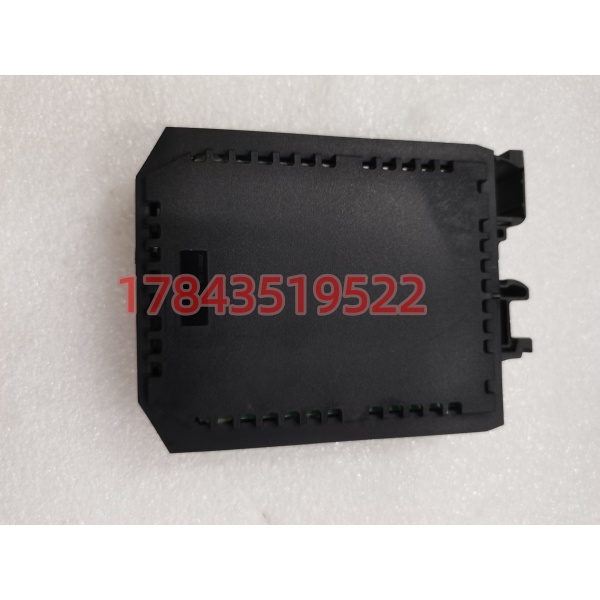

· 型号：1SVR011718R2500（对应 CR-P024DC4 + CR-P/M 底座成套）
· 品牌：ABB
· 系列：CR-P Series Plug-in Control Relay System
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| ABB 订货号 | 1SVR011718R2500 | 成套 = CR-P024DC4 + CR-P/M base |
| 继电器插入单元 | CR-P024DC4（线圈 24 V DC，4PDT，LED + 机械 flag indicator，测试 button） | 可单独订购 CR-P024DC4 |
| 配套底座 | CR-P/M（标记字段 + 释放 lever，螺钉端子） | 亦兼容 CR-P/S（弹簧）底座单独买 |
| 线圈额定电压 | 24 V DC（额定吸合 0.8×Un，释放 0.1–0.6×Un） | 功耗 ≈ 0.8 W (吸持) |
| 线圈类型 | DC 带续流二极管（内置，极性敏感——A1+=+, A2- = -） | 反接不吸合可能损内部二极管 |
| 触点形式 | 4 PDT = 4 × SPDT / Form C（11-12-14 ×4 组） | 公共/常开/常闭独立 |
| 触点额定负载 | 6 A @ 250 V AC (AC-15 / AC-12)；6 A @ 30 V DC (DC-13) | 阻性负载 |
| 最小开关电流 | 典型 10 mA @ 5 V DC（建议定期动作防氧化） | 干触点应用注意 |
| 隔离 | 线圈—触点 4 kV AC / 6 kV impulse (1.2/50 µs) | IEC 61810-1 |
| 机械寿命 | ≥ 20 × 10⁶ 次操作 | 电气寿命 AC-15 @6A ≈ 10⁵ 次 |
| 安装方式 | 35 mm DIN 导轨 (EN 50022) — 底座卡装，继电器插入锁紧 | |
| 前端指示 | LED 状态 + 机械 flag（衔铁位置指示器）+ 手动 test pushbutton（锁定式） | |
| 工作温度 | -40 ～ +70℃（IEC 61810-1） | 储存 -40～+85℃ |
| 湿度 | 5%–95% RH（无冷凝） | |
| 尺寸 (W×H×D) | 底座 ≈ 22.5 × 75 × 86 mm（CR-P/M） | 高 × 宽 × 深 含继电器 |
| 重量 | ≈35 g（继电器）+ ≈45 g（底座） | |
| 认证 | IEC 61810-1 / UL 508 / CSA / CE / RoHS / GL 船用 (部分) | |
| 生命周期状态 | Active（ABB CR-P 系列主力在产） | 交期通常 1–3 周或现货 |
| 参考手册 | ABB Technical Data Sheet 1SVR011718R2500；CR-P Series Catalog |
产品介绍
前几个月帮一家污水处理站查”PLC 输出点莫名烧毁”——原来 16 点晶体管输出直拖 24VDC 中间继电器线圈，浪涌没吸收。换成 ABB CR-P024DC4（内置续流二极管版本）后 S7-1200 输出点再没坏过。这里提醒：CR-P 系列 DC 线圈内置二极管是有极性的，A1 接 +24V、A2 接 0V——反接继电器不吸合且可能击穿内部二极管。(严格来说部分老批次 CR-P024DC4 与无二极管版 CR-P024DC2 外观几乎一样，定货号差一位，买错无内置吸收回路 PLC 输出侧需外加续流二极管，别搞混。)
1SVR011718R2500 是 ABB CR-P 家族中最常用的 24VDC 四组转换触点继电器成套件——单模块提供 4 路独立 SPDT 放大，适合把 PLC 晶体管/干接点输出隔离驱动现场电磁阀、指示灯、报警蜂鸣器或做跨系统信号桥接。内置 LED + 机械标志位 + 测试按钮在现场排故时极实用（按压强制吸合看负载端是否动作，快速区分逻辑故障 vs 负载故障）。从供应链看 CR-P 属 ABB 主力在产品，国内通常有全新库存交期 1–3 周，单价低流通大——在 ABC 分类划 C 类常规 MRO 耗材，建议按每控制柜或每 10–15 只同类继电器共享 1–2 件冷备件(Buffer Stock)，不必大量囤。我们出货核对 ABB 原厂标签批次，全新件做线圈电阻 + 触点通断快测。
替换与升级建议
✅ 直接替换
- 1SVR011718R2500（CR- + CR-P/M 底座）←→ 同订货号直接互换，断电拆旧底座连线整体换（建议拍照端子接线照片），线圈 A1/A2 及 4 组 11-12-14 端子定义完全一致不需改线。
- （裸继电器）可单独购买替换旧底座上老化继电器——底座 CR-P/M 或 CR-P/S 可沿用手头件，省一半钱。注意极性 A1+=24V, A2-=0V。
⚠️ 软件兼容（需改配置／校验）
- CR-P024AC4（24VAC 线圈版）/ CR-P230DC4（230VAC 线圈）——槽位同底座可插但线圈电压不同，换前必须核实控制回路电压，AC 线圈插 24VDC 不吸合、DC 线圈插 AC 可能过热。仅当控制电压一致可直接替。
- 同系列 CR-M（薄型 6.2mm宽）系列 ——底座不兼容（CR-M 用 CR-M_ 专用座），物理宽度也不同，不属直接互换。
❌ 硬件不兼容
- Siemens 3TH/3RT 系列、Finder/Omron MY 系列中间继电器——端子排列（A1/A2/触点编号）与针脚定义不同，不可插入 CR-P/M 底座。
- CR- 不含独立浪涌抑制模块外接要求（DC 版内置续流二极管），但 AC 线圈版(CR-P024AC4) 无内置吸收——如用于 PLC 输出放大且选 AC 线圈版需外接 RC 或二极管吸收。
