描述
产品详情
· 型号：CP405-A0（1SAP500405R0001）
· 品牌：ABB
· 系列：CP400 系列 HMI — CP405
技术参数

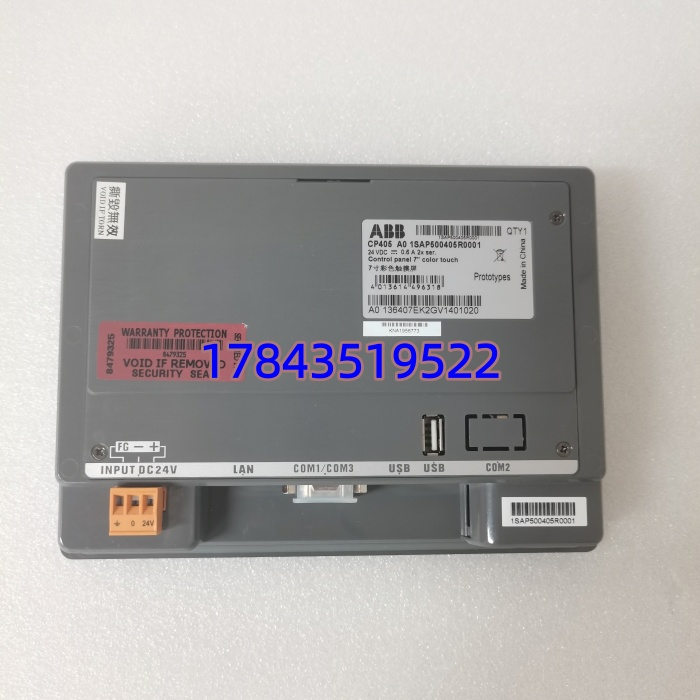

| 参数项 | 规格值（CP405-A0，1SAP500405R0001） |
|---|---|
| 产品全称 | ABB CP405-A0 5.7″ Touch Screen HMI Panel, CP400 Series |
| 订货号 | 1SAP500405R0001 |
| 显示屏 | 5.7″ STN 或 TFT LCD（依批次，典型蓝白单色/4级灰度 QVGA），320×240 像素 |
| 触摸类型 | 模拟电阻式触摸屏（4-wire），寿命 > 100 万次触碰 |
| 处理器 | 32-bit RISC ARM / xScale（依生产批次，≥200MHz），板载 64MB/128MB Flash + 64MB SDRAM |
| 操作系统 | Microsoft Windows CE 6.0（嵌入式，预装 ABB HMI Runtime） |
| 组态软件 | ABB Panel Builder 600（v2.x 以上，项目文件 .ppj），向下兼容部分 CP400 早期工程 |
| 以太网 | 1× 10/100Base-TX RJ45，支持 Modbus TCP、ABB AC500 TCP/IP Driver |
| 串口 | 1× RS-232（DB9 母，可与 PC 连做下载），1× RS-485（隔离，Multi-drop 支持 Modbus RTU / ABB PPI-like） |
| USB 接口 | 2× USB 2.0 Type-A（外接 U 盘做数据日志/报警记录/工程下载/打印机） |
| 扩展存储 | SD/MMC 卡槽（前面或侧面，依批次），支持 ≤ 2GB SD / ≤ 32GB SDHC（格式 FAT32） |
| 供电 | 24 VDC（18–30 VDC 允许），典型 6 W，端子排后出线或侧出线（配 1SAP500… 配套线缆） |
| 时钟 | 板载 RTC + 超级电容备份（保持 ≥ 7 天断电），支持 NTP 通过网络对时 |
| 安装方式 | 面板嵌入式（cut-out 约 176×132 mm，以实物尺寸图为准），IP65 前面（NEMA 4X），IP20 后壳 |
| 工作环境 | -20 ~ +60℃（运行），5–90% RH 非凝露；存储 -30~+70℃ |
| 认证 | CE、UL/cUL、KC、RoHS、符合 EN 61131-2 / IEC 60950-1 |
| 配套附件 | 通常需另购 24V 电源、MPI/RS485 编程电缆（CP405 用 USB→串口下载线或以太网直连） |
产品介绍
包装线控制柜原来装的 CP401 屏碎了，找新屏发现 ABB 已推 CP405-A0——尺寸开孔一样（176×132mm），背后接线端子兼容，用 Panel Builder 600 导入老 .pbw/.ppj 工程稍作映射就能跑。这就是典型的本地 HMI 替代场景：-A0 跑 Windows CE 6.0 + ABB Runtime，接 AC500 PLC 走 Modbus TCP 或串口 RTU，实时刷液位/温度/电机状态，支持本地报警弹窗和 U 盘历史数据导出。现场实测发现老工程若用了 CP401 特有系统位需检查兼容性——大部分基础对象（数值显示、按钮、多语言）直接迁移，趋势和配方对象有时要重新关联变量。
严格来说它只支持 Panel Builder 600 组态（不再兼容早期 Panel Builder 4xx 专属格式），且以太网口是 10/100M 半/全双工自适应——若你现场要和 Siemens S7-1200 通过 Modbus TCP 连要留意 ABB 驱动里字节序（Endian）设置，浮点数偶尔要勾”Swap Word”。不适合做 SCADA 服务器主机，它就是就地操作员面板，复杂 MES 对接建议走 AC500 或独立 IPC 做中间件。
替换与升级建议
✅ 直接替换
- -A0（1SAP500405R0001）←→ 同型号：断电拆装，U 盘或以太网重新下载工程（或保留原 SD 卡工程自启），开孔尺寸一致。工作量 < 10 min（含下装确认）。
- CP403（老款 5.）→ ：物理开孔相同，背板端子兼容（24VDC + COM 口位置一致），用 Panel Builder 600 导入 CP403 工程并做驱动重绑定（大多自动），需重新下载。约 30 min 含验证。
⚠️ 软件兼容（需改组态/验证）
- CP400 早期彩屏（CP450 系列 5.7″/10）→ ：屏幕尺寸一致但 CP450 工程文件格式不同，不能直接打开——需在 Panel Builder 600 新建 项目，复制画面元素手动重建变量链接，约 1~2 人时工作量，无硬件成本。
- 第三方 PLC（Siemens S7-200/1200、Omron CP 系列）通过 Modbus RT 连 ：驱动内置但需手动建 Modbus 地址映射表（4xxxxx Holding Register / 3xxxxx Input Register），首轮建议做通信监视页验证数据正确性。
❌ 硬件不兼容
- ABB CP600 / CP635 系列（更大屏、不同处理器架构、Panel Builder 600 v3+ 部分不向下兼容工程）——开孔尺寸不同不能替。
- B&R / Siemens KTP 系列 HMI 与此产品开孔、背板、组态软件完全无关，勿混淆订购。
若无全新原包库存通常为渠道 New Surplus/测试合格品。建议发我你现用屏型号（如 CP401/CP403/CP450）及 PLC 型号帮你确认迁移难度。
