产品详情

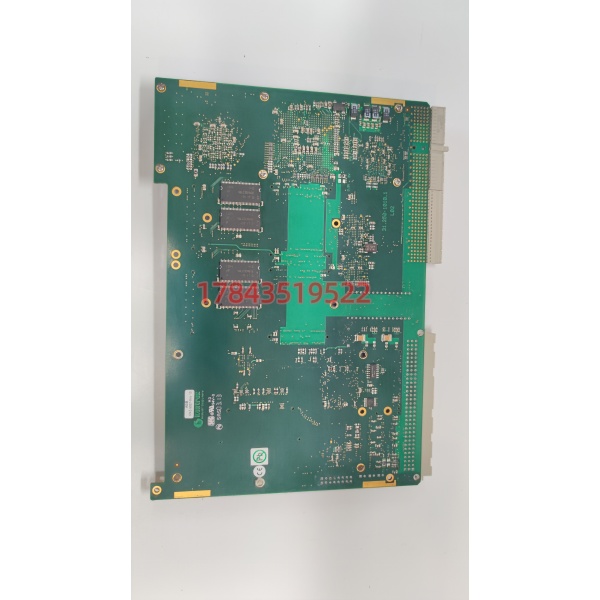

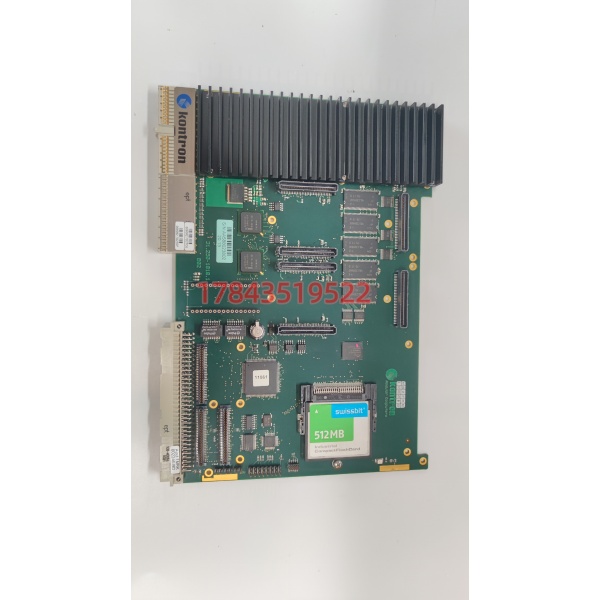

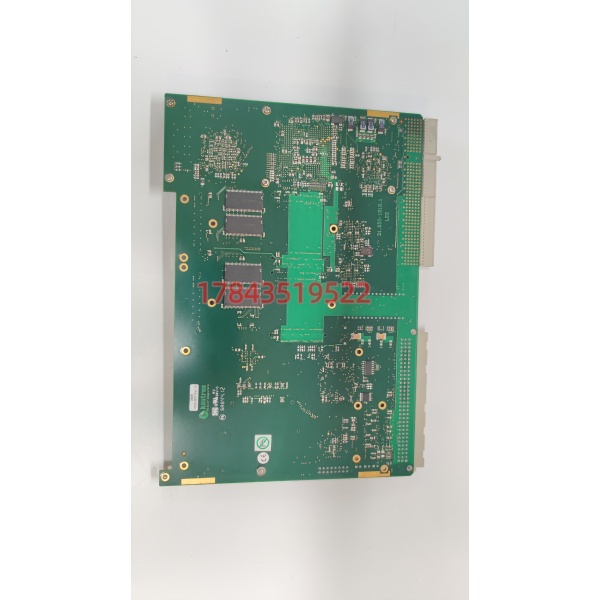

· 型号：1MRK002246-BD（ABB S100 / Advant 系统 Bus Interface Module，功能同 CI520 系列早期版本，BD 为改型后缀）
· 品牌：ABB Ltd.（Industrial Automation — Legacy S100 / Advant 产品线）
· 系列：ABB S100 Distributed I/O System — Bus Coupler / Interface Module for MasterBus 300
技术参数
- 模块定位：S100 机架总线接口模块（Bus Coupler / Interface），用于连接 S100 I/O 机架与 Advant Controller 410/450 或 MP200 通过 MasterBus 300 (MB300) 串行链路
- 兼容控制器：Advant Controller 410、450；MasterPiece 200 系列（配合 MB300 通信卡）；部分应用挂 ABB Procontrol P14 经网关
- 总线类型：MasterBus 300（异步串行 HDLC 类，典型 187.5 kbps 或 500 kbps 依链路配置），物理层 RS-485 差分（有时经 Modem 变调制解调电话线延伸）
- S100 机架适配：插入 扩展/本地机架指定接口槽位（通常紧邻电源模块或标记 IF 槽），与 数字/模拟 I/O 模块共背板
- LED 指示：PWR（电源）、RUN（与控制器链路建立）、ERR（通信/配置错误）、LINK（物理层活动），依具体 PCB Rev 可能有 Tx/Rx 指示灯
- 配置方式：通过 Advant Controller 编程软件（Advant Engineering Workplace / Master Piece Toolbox）下装 I/O Configuration——模块本身无 DIP 开关，节点地址由控制器参数或 机架地址拨码（依具体 电源/底座型号）决定
- 终端电阻：MB300 链路两端需 220Ω 终端电阻（常内置于最远端节点接头或外挂），未端接是现场最常见”偶发丢站”原因
- 供电要求：由 机架背板供给（通常 +5VDC 取自 电源模块如 SDCS-PIN-4x 或 CI520 配套 PS），典型吸收 < 200mA
- 电缆/接头：MB300 侧用 ABB 标准 screened twisted pair（如 TK212 或 Belden 9842），RS-485 A/B 极性需对应，屏蔽单点接柜内 PE
- 物理安装： 机架专用槽或 DIN 导轨卡入（依 底座是机架式或紧凑型），螺钉锁紧
- 工作环境：0～+55℃（运行），5%～95% RH 非冷凝；存储 -40～+85℃
- 认证：CE、cULus（依生产批次）
- 停产备注： / Advant 早期 I/O 系列 ABB 已宣布 Life Cycle End / Limited，全新原厂 NOS 极少，主流为测好拆机/翻新品（LED 功能测、背板接触金手指 IPA 清洁）
产品介绍
化工厂某老造粒线用的是 1998 年上的 Advant Controller 410 + 远程 I/O（6 个机架），某个秋检发现 3# 机架偶发” Node Timeout”——复位后数小时复现，最终查是 1MRK002246-BD 上 RUN LED 微闪后灭、ERR 闪，拔下金手指氧化致背板接触电阻偏大（投运 20 年首见）。这种模块特点是：不坏则永远没人注意到它，一坏整排 DI/DO/AI 全掉站，且 ABB 新件早就 EOL 代理报”需寻源 4~8 周”。它是 系统与控制器之间的唯一数据桥梁，不像 DI 模块坏只影响局部点位。
从 CRO 视角买家最在意：① 确认你现网是 机架挂 （不是 S800+Profibus 或 AC800M+Ethernet——那种要 CI854/CI867 不是这个）；② 确认现用模块标签完整型号含后缀（1MRK002246-BD / -BE / -BC 等——功能同但 PCB Rev 不同，现场实测多数互插 OK 但保守建议同后缀）；③ 模块上电 LINK/RUN LED 随控制器在线正常亮起。我们出货每块做： 机架背板接触目检+IPA 清洁 → 上电与控制器建链测试（或 MINI- 模拟器握手）→ LED 状态记录 → 标签序列号拍照——你要的是插回去 Advant Controller 显示 Node Active、I/O 刷新正常，不是一块蒙尘旧板。注意此模块无内置以太网口，不能通过 TCP/IP 直连 AC800M，必须通过 MB300 串行链路经 Advant 410/450 或 MP200 中转。
替换与升级建议
✅ 直接替换
- 1MRK002246-BD ↔ 1MRK002246-BE / -BC / 早期 CI520 标贴版：通常可直接互插替换， 机架 Slot 不变，控制器 I/O Configuration 不需改（模块无节点 DIP 自身，地址由 机架地址开关或控制器参数定）。建议 FW/Rev 尽量同代，现场实测混插 RUN 正常。
- 若现用模块标 “CI520” 而无 1MRK 编号，背面 PCB 号核对 1MRK002246-B* 通常可确认同一物——物理兼容直接替。
⚠️ 软件兼容（需改配置/重组态）
- CI522（ 光纤版）→ 不能替 -BD（RS-485 铜缆版）因物理接口不同，反向同理——若原系统用光纤 需买 CI522 而非此型号。若想改铜缆需换全网段物理介质并确认控制器串口/调制解调器设置，属项目改动非备件替换。
- 升级到 S800 I/O + AC800M 是系统级改造（需换全部 I/O、电源、通信模块及重新组态），非原位替换。
❌ 硬件不兼容
- CI854A / CI867（AC800M S800 I/O 或 Profibus/Modbus 通信模块）——背板与系统架构完全不同，硬插不进 机架。
- ABB S200/SPAS3000 系列模块——虽同期代但机械与总线不互通。
