产品详情

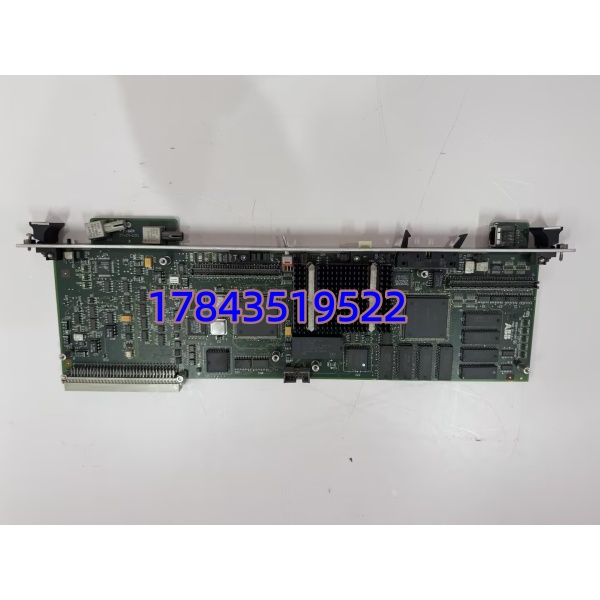

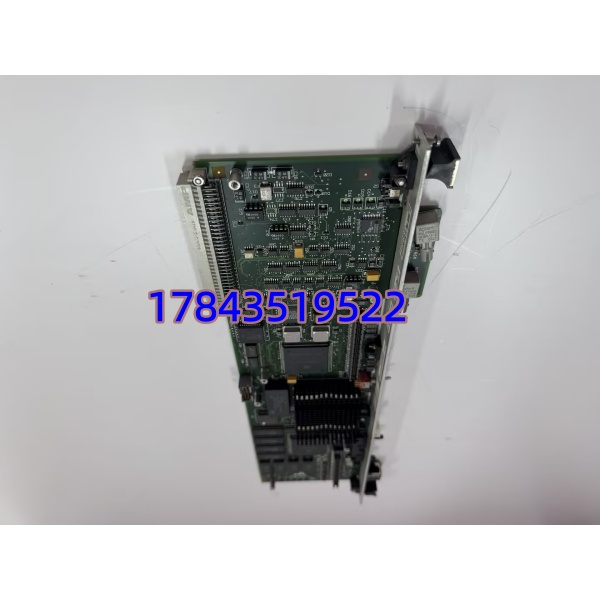

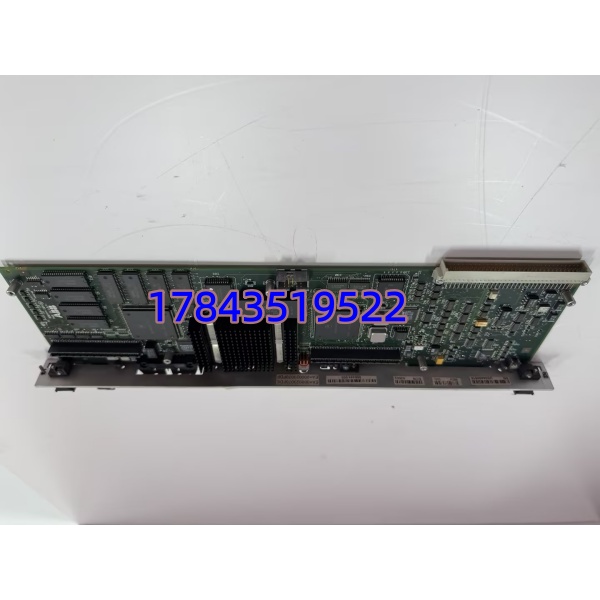

· 型号：086444-005（MPRC 测量处理板，带直接光纤接口）
· 品牌：ABB
· 系列：MPRC — Advant / Symphony / QSC 系统测量处理模块（PWA,MPRC,W/DIRECT FIBER）
规格参数
- 产品型号：086444-005（ABB 内部描述 PWA,MPRC,W/DIRECT FIBER）
- 常用别称：MPRC086444-005、ABB MPRC 测量板、Advant/QSC 光纤测量处理卡
- 适用系统：ABB Advant Controller 410/450、Symphony INFI 90 扩展机架（07 KR 91 等）、ABB Quality Control System(QSC) 扫描架
- 模拟量输入(AI)：16 路差分输入，支持 ±10 V、±20 mA、4–20 mA；14-bit 分辨率（0.61 mV / 1.22 μA）；精度典型 ±0.05% FS @25℃；1 kHz 同步扫描(1 ms 更新)
- 数字量输入(DI)：8 路 24 VDC（干/湿接点兼容）
- 数字量输出(DO)：4 路 24 VDC 固态/继电器输出（依硬件版本）
- 光纤接口：2 × LC 双工（Dual LC），支持单模(SMF) / 多模(MMF 50/125μm, 62.5/125μm)；传输速率最高 1 Gbps；单模光纤最远 ≈10 km，多模 ≤2 km
- 电气隔离：通道至逻辑侧 1500 V RMS DC；通道间 300～500 V AC（依版本）
- 板载传感器电源：24 V DC ±10%，max 0.3 A，带短路保护
- 供电方式：由机架背板取 24 V DC（典型 20～30 VDC 范围），功耗 <1.5～2 W 典型
- 热插拔：支持热插拔更换（依机架固件版本，Advant 机架通常允许在线插拔 MPRC 卡——但首次上电建议确认槽位使能）
- 前面板指示：RUN / ERR / COM 状态 LED（依具体 PCB Rev）
- 工作温度：0～+55℃（工业级，部分资料标 -20～+60℃ 存储 -40～+85℃）
- 安装方式：插入 ABB 指定 MPRC/Advant 机架槽位（如 07 KR 91 / 07 KT 92 系列底座），35mm DIN 导轨或机架导轨锁定
- 尺寸/重量(约)：高约 30～48 mm(单槽) × 深 160 mm × 宽适配机架槽(~20mm 前缘)，净重 ≈0.35～0.45 kg
- 认证：CE / IEC 61010 / 符合 IEC 61326 EMC 工业环境等级
⚠️ 严格来说，086444-005 是 MPRC 系列中带直接光纤接口的版本（P/N 有时与不带光纤版 086444-00x 其他后缀区分），采购必须核对原机架内拆下板的完整丝印”086444-005″及 PCB Rev——曾有同行买了普通 MPRC AI 卡回来发现没有双 LC 光纤口，插上去 Com 灯不亮。请以 ABB Advant Controller / MPRC Hardware Manual为准。
产品介绍
从现场维护角度说，这块板最大的卖点就是”光纤直连甩掉地环路”——在轧机 AGC 液压站或造纸机蒸汽段这种变频器密集的地方，普通铜缆 AI 卡受共模干扰跳数，换 086444-005 把采集点前移到现场柜、双 LC 光纤回传，1500V 隔离让示波器上看共模噪声直接消失。现场实测发现它的 14-bit ADC 在 1ms 扫描周期下对慢变过程（压力/液位/厚度）够用，但对微秒级动态不建议指望它代替专用高速 DAQ。
供应链这边它是 Advant / 早期 Symphony 扩展的老代 MPRC 板，ABB 已归入 Legacy 产品线，原厂全新基本订不到（或 LTB 窗口极窄），目前靠 NOS（原厂尾货）和拆机测试件流转。对仍跑 Advant 410/450 或 QSC 扫描架的装置——特别是扫描架到主控柜那段就是靠这两根光纤——它是 ABC 分类 A 类：板挂了扫描架或远程测量点全灰，主控还能跑但失去关键质量/过程数据。我的建议很直白：按同型插槽数 N 配 N+1 区域冷备，最低每台装置保 1 件。
应用场景与库存策略
Advant Controller 410/450 扩展测量机架、Symphony INFI 90 远程 I/O 扩展、ABB QSC 纸张/板材在线质量扫描架——086444-005 把现场 AI/DI 就近采集后经光纤送回主站，特别适合变频器多的轧线、造纸机和长距离分布式测点。
- 冶金/有色金属—轧机 AGC 液压压力/位置遥测 → 强电磁环境需光纤隔离 → 非它不可因与 Advant 机架 MPRC 槽位及光纤链路绑定 → 建议每套同类机架备 1 件冷备件（Cold Spare），保存同版参数/组态备份。
- 造纸/板纸—QSC 扫描架测量头接口板 → 扫描架←→主控唯一数据通道 → 建议划为 A 类关键备件，按扫描架数量 1:1 配冷备（QSC 系统常只此一块）。
- 电厂/石化—Advant 扩展远程 AI 测点（远离主控柜） → 地电位差大问题 → 建议区域中心库按 N 机架配 ⌈N/2⌉ 件（最少 1 件）周转，多机架同种可互换降低资金占用。
- 改造受限旧系统 → 禁止用普通 AI 卡或不同 MPRC 后缀替代 → 必须 086444-005 同型号（带双 LC 光纤口），确认背板跳线设置与原卡一致。
真实案例：华东某文化纸机 2021 年春检后 QSC 扫描架报”Fiber Link Lost”，追查为 086444-005 的 LC 收发器模块老化发光功率衰减（原装 2003 年产），库房无备件，原厂答复 Legacy 交期不明。紧急联系同行渠道从拆机件调一片测好光功率才恢复，等了三天差点影响客户审单停机。事后把所有 Advant/QSC 机架里的 MPRC 板登记型号——发现三台装置五块 086444-005 只备了 1 块通用 AI 卡（完全不兼容）。补采时特意要求供应商附带光功率测试截图，现在每两年大修用光功率计扫一次 LC 口，低于 -10 dBm 提前预警更换。
