描述

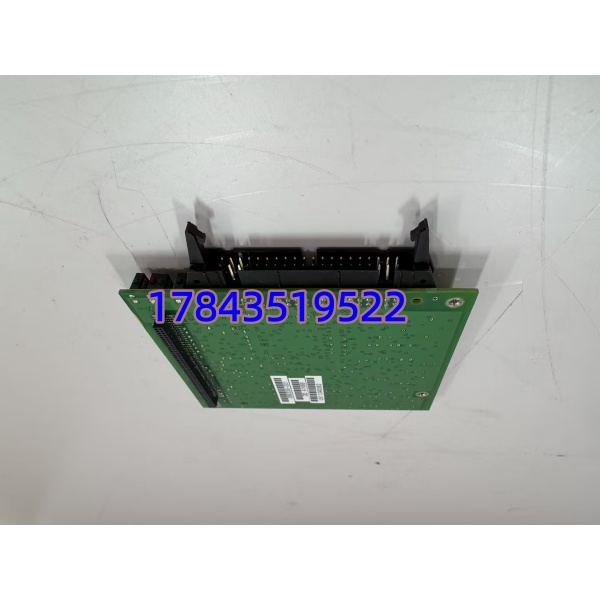

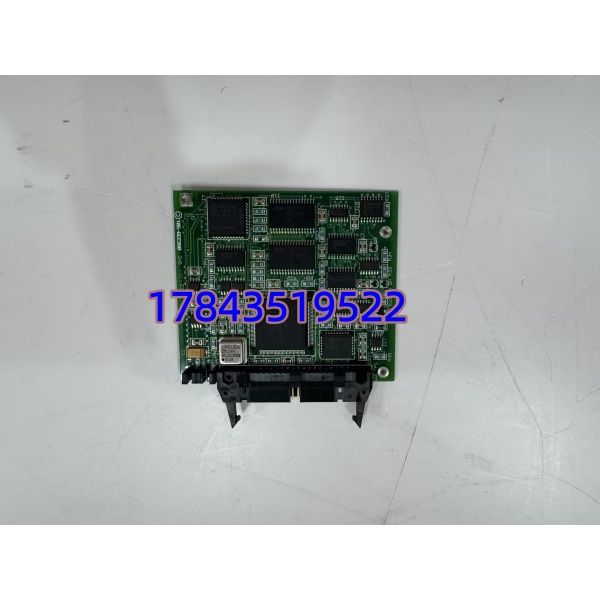

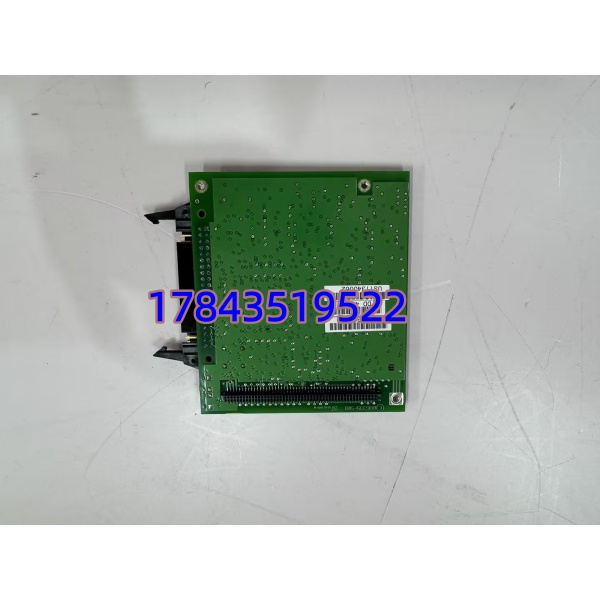

产品详情
· 型号：086339-501
· 系列标识：ABB 086339 Series Analog Input Module（Advant OCS / MasterPiece 200 / S600 I/O 兼容）
· 品牌：ABB
· 系列：Advant Controller 450 / MasterPiece 200 — S600 I/O AI Module
规格参数
- 产品型号：086339-501
- ABB 系列：086339（对应 AI 模块家族，部分文档标注 AI635 / AI610 功能等效）
- 模块类型：Analog Input Module — 电流/温度信号采集
- 输入通道数：典型 8 通道（部分版本 16 ch 高密度，以实物丝印为准；086339-501 常见为 8 ch 4–20mA 或 通用 AI）
- 输入信号类型：4–20 mA DC（默认），部分版本支持 0–10V、RTD（Pt100 等 3-wire）、热电偶（Type J/K/S 需冷端补偿模块配合）——严格来说以您现场工程组态中 Slot Type 定义为准
- 输入阻抗：电流模式 ≈250Ω（对应 20mA→5V 内部），电压模式 >1MΩ
- 分辨率 / 精度：典型 12～16 bit A/D，基本精度 ±0.1% FS（RTD/TC 需加计冷端及线性化误差）
- 采样/更新时间：每通道 ≈20～50 ms（全扫描典型 <100 ms）
- 电气隔离：现场输入侧 ↔ 背板逻辑侧光电隔离 ≥1500 VDC；通道组分隔离（通常 4 ch 或 8 ch 共 COM）
- 供电：由 S600 / Advant I/O 机架背板提供 24 VDC（典型功耗 ≤3W）
- 诊断：开路检测（Sensor Break for 4–20mA 下坠 <3.6mA 可报警）、过量程检测、模块状态 LED（PWR / ERR / CH Active）
- 热插拔（Live Insertion）：S600 / Advant 机架支持在线更换但须系统处于”允许更换”状态且 Slot Config 已含该模块定义
- 安装：标准 S600 I/O 机架槽位（与 DI/DO/TU 基座配合）或 Advant 本地 I/O 机架，35mm DIN 导轨（TU 基座安装）
- 工作温度：0℃～+60℃（存储 -40℃～+85℃），湿度 5%～95% 非凝露
- 认证：CE / UL / cUL / RoHS（后期批次），符合 IEC 61131-2
- 物理尺寸（参考）：插卡式模块 ≈100(H)×20(W)×120(D) mm（不含 TU 基座），基座 TU8xx 系列约 110×40×95 mm
严格来说 086339-501 功能取决于 Advant / S600 工程里对该 Slot 的 I/O Type 定义（是 4–20mA / RTD / TC），换件除核对丝印 086339-501 外还要注意 HW Revision（板边 Rev A/B/C）——某些旧 Advant CPU 固件只认特定 Rev，插错报”Module Type Mismatch”。另外部分现场把 086339 和 AI610/AI635 混称，采购以 086339-501 完整丝印为准，不要只写 AI635 容易发错批次。
产品介绍
在 300MW 火电机组 Advant 450 柜里碰过 086339-501——它采给水/蒸汽流量、汽包液位、过热汽温这些关键模拟量，直接喂进控制回路做 PID 和保护联锁。（现场实测发现老批次 A/D 基准源 8～10 年后微漂移，建议每轮大修读一次 AI Raw Count 趋势，偏移 >0.5% FS 预警考虑更换。）模块本身不带组态，但 Slot 配错或 HW Rev 不兼容会让整组模拟量变 Stale Data→ 回路退自动切手动，对模拟量主导的调节系统（汽温/水位）影响立竿见影。
按 ABC 分类属 A 类关键件：ABB Advant / MasterPiece 200 系列整体 EOL，086339 系列原厂新造基本停线，Last-Time-Buy 早关。市面靠 NOS 和经测拆机件，价格近年涨 2～3 倍。按在线机架每类 AI 槽位数 ÷ 2（向上取整）+ 1 块全局冷备囤（同 HW Rev），是典型花小钱锁大风险——一次因模拟量全丢导致 MCS 退手动被运行部投诉的成本够买好几块。
应用场景与库存策略
Advant OCS / MasterPiece 200 / I/O 机架模拟量采集——主汽温/压力/流量/液位/烟气含氧量等。086339-501 故障且无备件时对应 Slot 所有 AI 点变 Stale/故障值→ 调节回路退自动或保护报警降级，严重时需降负荷手动操作。
- 火电/造纸/化工 Advant 450 / MP200 DCS 模拟量采集柜（连续运行 3～5 年）→ 非它不可（ 专有背板+TDM 类总线）→ 建议：按在线 086339-501 装机体数 ÷ 2 向上取整 + 1 块全局冷备（同 HW Rev），存防静电袋+干燥柜，每 24 月做一次上电或送授权服务中心 FCT 测试（读已知电流源看数值）。
- 老厂混用版本注意：早期 Rev A 与新 Rev C 物理兼容但 EEPROM 内容不同，部分旧 Advant PU 固件不认新 Rev——换前拍原板正反面照片（含条形码/丝印 Rev）给供应商核对，优先找同 Rev。
- 配套 TU 基座：086339-501 模块本体插在 TU8xx 端子基座上（如 TU810/TU812 等依机架），若基座端子氧化严重一并考虑更换——别只囤模块忽略基座接触不良引起的偶发断线。
- Sensor Break 使能：4–20mA 回路建议在工程里使能 Sensor Break Detection（下坠 <3.6mA 报警），早抓探头/线路断线而非等调阅趋势才发现。
真实案例：
华东某自备电厂 #3 炉给水系统，Advant 450 用 086339-501 采汽包液位差压变送器信号。运行第 11 年某日液位指示突跳至 -xxx（超量程），开环后 MCS 退手动，值班员手动操给水。查为 086339-501 Slot 3 内 A/D 基准源漂移致全槽 8 路 AI 读数异常——原备件计划 Advant 件”难坏”未囤货，原厂渠道确认 EOL 无新造，第三方找同 Rev 现货空运 3 天。最终从停备机组拆调顶上。事后机动科批各类型 AI/DI/DO 按 N+1 设 Buffer Stock，并要求大修读 AI 零点/满度趋势建漂移预警。
