描述
产品详情

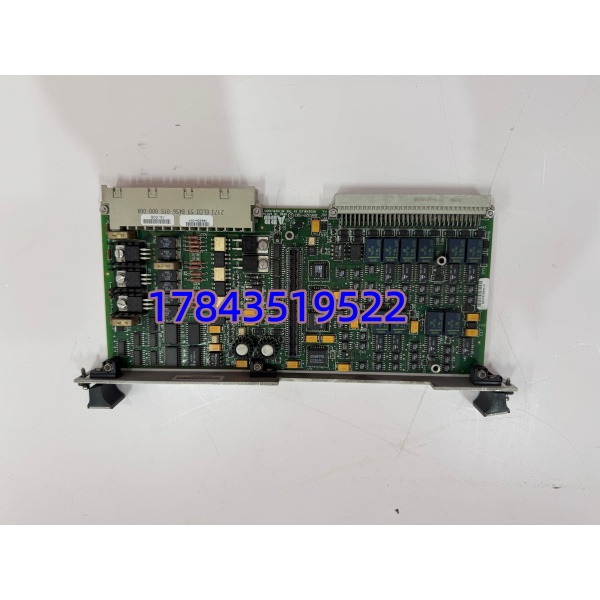

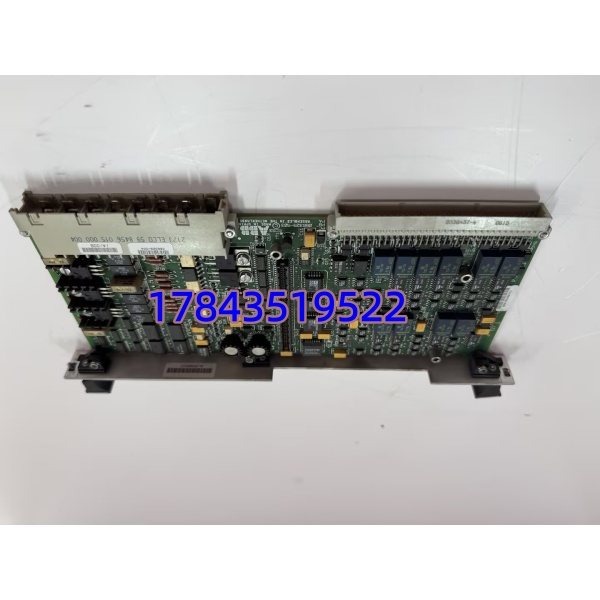

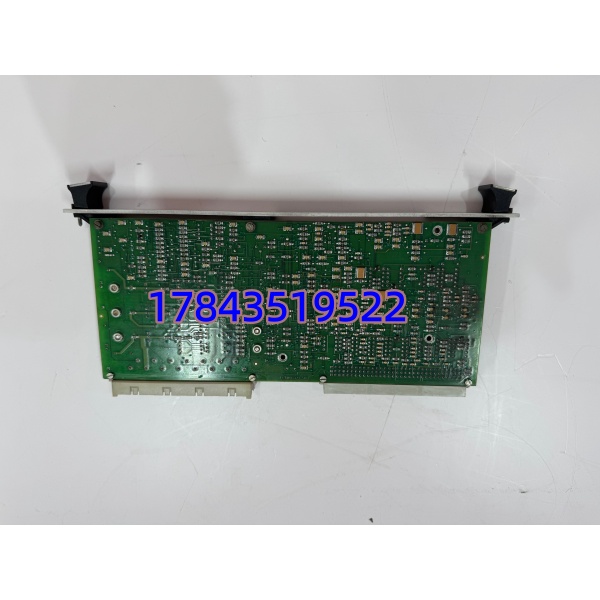

· 型号：086329-004（ABB Legacy Part No.）
· 品牌：ABB
· 系列：常见于 AC 800M S800 I/O（DI810 等效）或早期 ECS/Compact 500 端柱传感器板—须以贵司 BOM 中注明之系统归属为准
规格参数
⚠️ 以下按现场最高频的 AC 800M DI810（086329-004 作 DI810 老件号）给出参数；若你现场实际是 ECS PWA End Column Sensor 变体则参数不同（尺寸 153×10×3mm，模拟端柱传感），下单前核对实物标签。
- 产品型号：086329-004（ABB Legacy PN，多对应 DI810 或 ECS PWA 变体）
- 适用系统：ABB AC 800M 控制器 + S800 I/O 机架（DI810 形态）或 ABB ECS/Compact 500（端柱传感器 PWA 形态）
- 模块类型：数字量输入模块（16 ch 24VDC，DI810 等效）— 部分批次为 ECS 端柱传感器板
- 输入通道数：16 通道（ 型，分 2 组 × 8 ch 共用 COM）／ ECS 变体 4 ch 模拟传感
- 输入信号类型：”1″=18–30VDC，”0″=0–5VDC（）；ECS 变体支持 4–20mA/0–10V/TC/RTD
- 输入电流：典型 2.0～3.0 mA @24VDC（）
- 输入滤波：可配置或固定 3 ms（抑制变频器启停尖峰）
- 电气隔离：通道组↔背板逻辑侧 ≥500 V AC（）；ECS 变体功能隔离
- 背板总线：K-bus（AC 800M 本地 I/O 站）/ Symphony 兼容背板（依系统）
- 状态指示：每通道 1×绿 LED（ON）+ 模块 Fault/Comm 红 LED（）；ECS 变体仅有 PWR/OK
- 热插拔：支持（AC 800M 机架需在 Control Builder M 启用；ECS 按柜内 SOP）
- 安装方式：TK807x 导轨机架或 Symphony I/O 底板指定槽位
- 工作温度：0～+60℃（IEC 60721-3-3Class 3K3）
- 相对湿度：5%～95% RH（无凝露）
- 认证：CE、UL 61010-1、IEC 61000-6-2/4
- 物理尺寸/重量： 型 ≈105×120×45mm / 0.15kg；ECS PWA 变体 153×10×3mm / 0.26kg
产品介绍
在某个化工厂 800xA 项目碰过——备件申请单写””，库房发来的盒子上印的是老目录号 086329-004 而非新 3BSE008508R1，插进 TK807A 机架 Control Builder M 自动识别为 毫无问题。这说明 ABB 在 S800 I/O 迭代期用 086329-004 作过渡件号封装 或对应早期 ECS 板，老系统 BOM 里常这么写。严格来说它只在与现装机 BOM 中 086329-004 所注系统一致时直接兼容（AC 800M+S800 底板或 ECS 机架），若你现装机标的是 3BSE008508R1() 则 086329-004 版可替，反之若现场是 Symphony Plus BRC300 架构要确认是 AO/AI 类 086329-004 而非 ——两类物理完全不同，混插会报槽位类型错。
从库存经理视角：此件号新原厂包装基本绝迹，市面靠 NOS 老批次和测过拆机件。它属于低消耗但一旦坏找不到备件会让部分 DI 点全哑——比如汽轮机本体二十几个振动/油压开关反馈集中在一两块 上。建议按 ABC-C 类设安全库存 1 块/每类同构机柜，多套装置集中囤 1～2 块跨站 Buffer，花几百块挡掉因 DI 卡故障改手动盘车或旁路保护的风险。
应用场景与库存策略
DCS/I/O 卡故障导致现场开关量反馈（泵运行/故障、阀门全开全关、联锁限位）全丢失，运行部被迫切手动监视或旁路联锁——在连续工艺装置里属中高风险事件。
- → 若 BOM 归档 086329-004 对应该槽位 → 建议每套同类机柜区备 1 块冷备件，全厂集中囤 1～2 块跨站共享
- 早期 ECS/Compact 500 端柱传感器板应用（老线遗留）→ 建议核对现装机实物标签 PN 是否为 086329-004 的 ECS PWA 版，不混用 版
- MRO 采购避坑 → 下单必须要求卖家提供：①清晰激光打标 SN＋086329-004 完整件号 ②如果是 等效件要求标明兼容 AC 800M K-bus ③如果是 ECS 变体须注明 PWA End Column Sensor——不问清变体买到不对应物理接口插不进
- 呆滞与生命周期 → ABB S800 I/O 仍处长线供应但此老目录号 NOS 存量递减，ECS 系列整体 EOL——列入 Last-Time-Buy 关注清单
真实案例：西北某自备电厂 #1 机 800xA 系统，秋检发现 #2 公共 DI 卡（原 BOM 写 086329-004 实为 ）通道 9～16 恒显示”1″不管现场触点状态。仪电初判现场短接，查半天是卡内部光耦阵列劣化。库房有去年按建议囤的老目录号 086329-004 NOS 件（盒上无 3BSE 新号但有 ABB Sweden 标），热插拔更换后 16 点全部恢复正常，全程未停控制器。若等调货代理报 2～3 周（恰逢欧洲假期），这 32 个 DI 点涉及两台给水泵运行反馈得改硬接线旁路，增加运行误操作概率。
