描述
产品详情

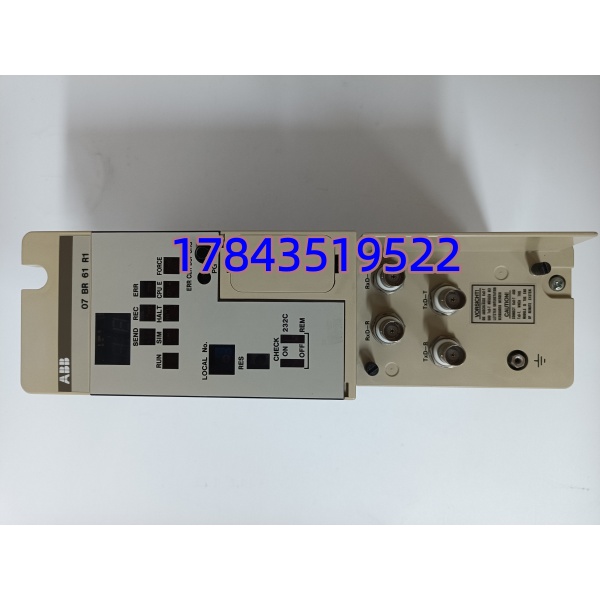

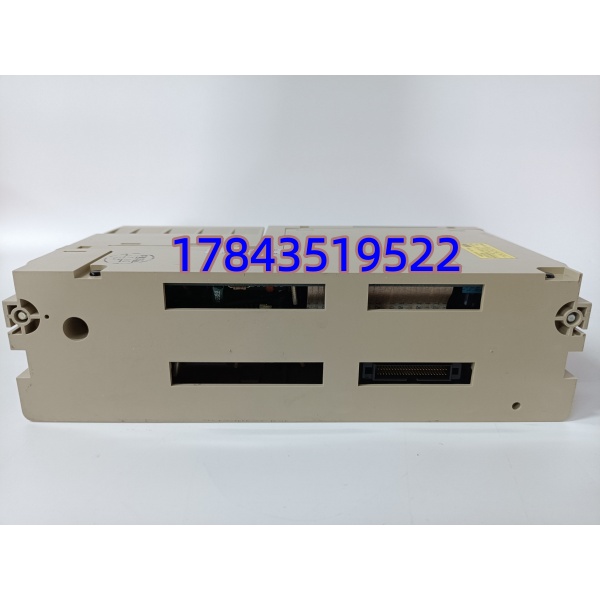

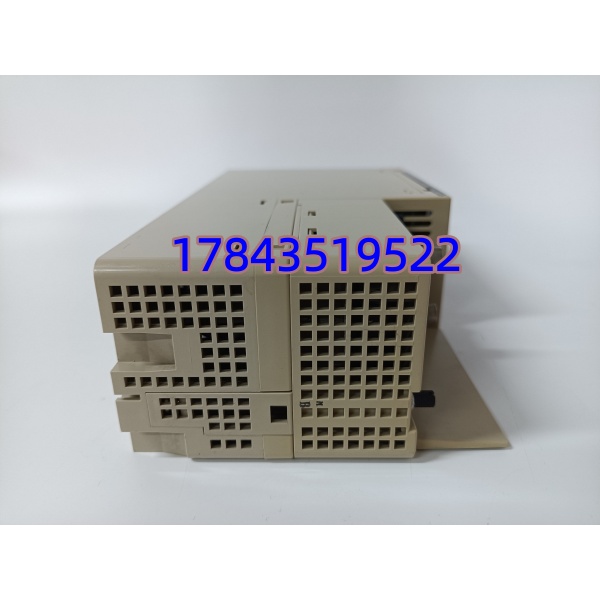

· 型号：07BR61R1
· 品牌：ABB
· 系列：Procontic T200 / Procontrol P13（分散式 I/O 耦合器）
技术参数
| 参数项 | 指标（07BR61R1 / GJV3074376R1） |
|---|---|
| 模块类型 | 分散式 I/O 总线耦合器（Bus Coupler） |
| 完整物料号 | GJV3074376R1 |
| 适配平台 | ABB Procontic T200、Procontrol P13 分散式 I/O 站 |
| 上行总线 | T200 三同轴（Triax）总线，主站-耦合器拓扑 |
| 下行接口 | 接本地 07 系列 I/O 模块（07CR/07DC/07KR 等） |
| 逻辑供电 | 24 VDC（典型 18–30 VDC），由所在 I/O 站电源模块供 |
| 通信协议 | T200 内部串行总线（非 Modbus/Profibus 原生，需网关转出） |
| 安装 | 35 mm DIN 导轨，柜内 IP20 |
| 隔离 | 总线-逻辑光电隔离，站间三同轴带共模抑制 |
| 工作温度 | 0 °C ~ +60 °C（存储 -40~+85 °C，部分资料标 -25 起） |
| 尺寸 / 重量 | 约 152×76×254 mm / 1.0 kg |
| 指示 | PWR / LINK / ERR 三色 LED（依面板版本） |
| 认证 | CE / IEC 61131-2 间接合规，IEC 61508 路径依赖系统配置 |
产品介绍
老电厂除灰 PLC 柜里 T200 主站报”Station 4 Coupler Lost”，徒步走到 300 米外的皮带秤 I/O 站，发现 07BR61R1 的 LINK 灯灭了——三同轴电缆接头处进水氧化，共模电压漂到 12 V 以上，耦合器主动脱网自保。这块盒子在 Procontic T200 架构里干的是”主站和远端 I/O 站之间说 黑话”的活：上端咬住三同轴总线跟主站轮询，下端用内部串行链挂本地 07 系列 DI/DO/AI/AO，把现场信号收敛成总线帧来回传。它本身不跑控制逻辑（那是 主 CPU 或 P13 处理模块的事），但少了它，远端 I/O 站就是一堆裸模块。
采购这件的坑比 UR6DH 还典型：搜索结果里把 07BR61R1 写成”AC800M 冗余控制器底座（带 PM864AK 槽）””S800 背板中继典型延迟 <100 ns””运动控制器 64 DI+16 AI 驱动直流电机”——三套描述分属 AC800M、S800、伺服三个不同世界，没有一句对得上 GJV3074376R1 原厂定义。 严格来说，07BR61R1 只认 Procontic / P13 的三同轴总线，拿去插 AC800M 机架物理都卡不进导槽；它也无外部 220 VAC 输入（部分商家页写”输入 220 V 输出 24 V”是把 07KR51 电源模块的功能张冠李戴）。现场实测发现，同号拆机件若三同轴 BNC/Triax 内导体有松动、DIN 夹片回火， 主站轮询会在雨天周期性掉站，这种暗病桌面量 24 V 正常、上总线跑 24 小时才暴露。老 P13 系统备库只能走原装密封或拆机良品，商家页写”支持 Profinet 主站””带边缘计算””IEC 61850 原生”的直接拉黑。
