描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | YOKOGAWA（横河电机） |
| 型号 | PSCAMAAN 16404-5003 |
| 产品类型 | 关键模拟量输入模块（CAM） |
| 适用平台 | ProSafe®-PLC、QUADLOG 安全系统 |
| 输入通道数 | 16路，独立隔离 |
| 输入信号类型 | 4-20mA DC（标配） |
| 安全等级 | SIL 3（IEC 61508认证） |
| 隔离电压 | ≥2500V AC（通道间） |
| 供电电压 | 24V DC（±10%） |
| 最大功耗 | ≤12W |
| 工作温度 | -40°C 至 +70°C |
| 防护等级 | IP20 |
| 安装方式 | 标准安全机架插槽 |
| 重量 | 约1.9 kg |
| 防爆认证 | 适用于Class 1, Division 2 危险环境 |

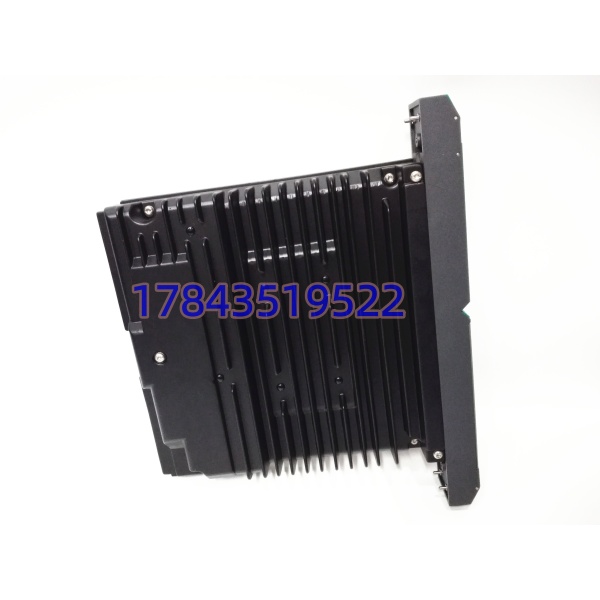

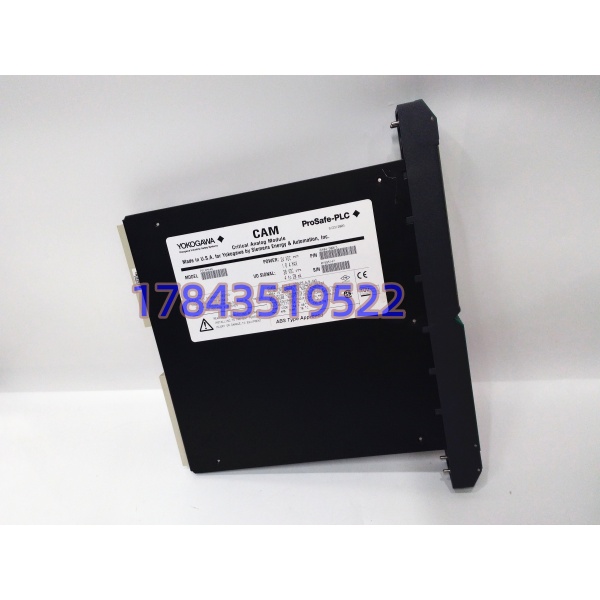

产品深度介绍

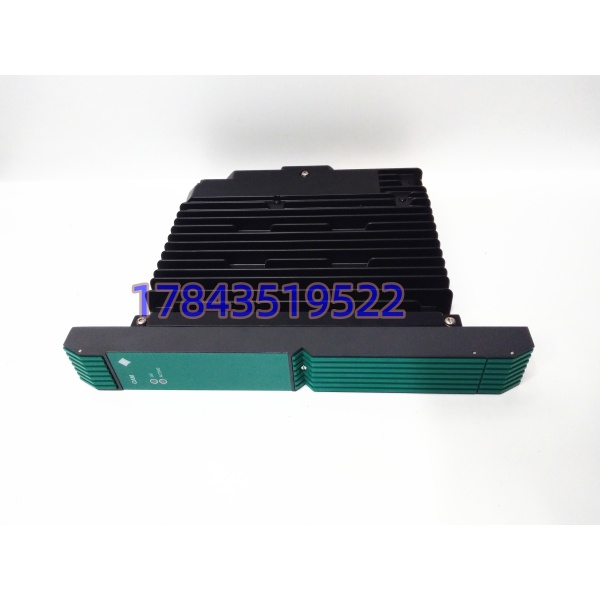

PSCAMAAN 16404-5003 是横河电机 ProSafe®-PLC 安全仪表系统（SIS）的核心模拟量输入模块。它的核心任务很简单：把现场变送器送来的 4-20mA 信号安全、可靠地读进来，送给安全逻辑处理器做判断。这套系统通常负责的是紧急停车（ESD）、火灾和气体检测（F&G）以及燃烧器管理系统（BMS）等安全联锁功能。用一句大白话说——现场那些压力、温度、液位一旦超了安全限，这块板子是第一个知道的。
这块板子设计上就冲着高可靠性去的。16 个通道全部独立隔离（隔离电压 ≥2500V AC），一路坏了不会把整个模块带死，也不会串到其他通道去。它的安全等级达到了 SIL 3（IEC 61508），这是目前工业安全领域最高的单一模块等级，意味着它被设计用来处理那些一旦出故障就会造成人员死亡或重大环境灾难的场景 。
另外有个细节要注意——PSCAMAAN 这个型号横河官方给的称谓是“关键模拟量输入模块（CAM）”，不要当成普通AI模块。 它虽然也干信号采集的活儿，但设计标准、冗余机制、故障诊断深度完全不是一个级别。有人拿它跟普通模拟量模块比通道数、比精度，其实没比到点子上——关键是它有没有 SIL 认证，有没有 2500V 的通道隔离，这些才是决定这套系统能不能过安全评估的东西。
应用场景与工程痛点
现场最怕的一件事
某个炼化项目的丙烷脱氢装置，操作员在 DCS 上看到反应器压力有波动，但 SIS 系统没任何报警。后来查出来，是模拟量输入模块有一个通道的保险烧了，导致变送器信号断了。好在当时压力没真超限，要是真超了，安全逻辑收不到信号，后果不敢想。事后那个项目把所有的 PSCAMAAN 模块通道全部做了定期在线测试。
这类模块在现场最容易出的问题，其实不在板子本身，而是前端接线。 现场变送器的 24V 供电如果跟信号线共用一根多芯电缆，感应电压能把模块输入端干烧。还有就是接地问题——屏蔽层如果两端都接地，地环路电流能把测量精度毁掉。
典型应用场景
- 油气田紧急停车系统（ESD） – 井口压力、管道流量、分离器液位的安全监测。站控系统里压力一旦超了高限，ESD 触发全站切断，人命关天的事。
- 炼油厂反应器超温保护 – 加氢裂化、催化重整这些反应器，温度失控就是灾难。PSCAMAAN 负责把多个热电偶/热电阻的信号读进来，三取二逻辑判断是否触发紧急降温或泄压。
- 电厂锅炉安全监测（BMS） – 锅炉汽包水位是最典型的安全参量。水位低了烧干锅，水位高了蒸汽带水，哪样都是事故。这块板子的通道隔离设计确保即使一个水位变送器短路，不影响其他通道的监测。
- F&G 系统（火灾和气体检测） – 可燃气探头、有毒气体探头输出的 4-20mA 信号接入 PSCAMAAN，浓度超限就触发通风或切断 。
- 大型压缩机组联锁保护 – 轴振动、轴位移、润滑油压力、温度等安全参量全部进安全系统，PSCAMAAN 配合逻辑处理器做机组跳闸判断。
