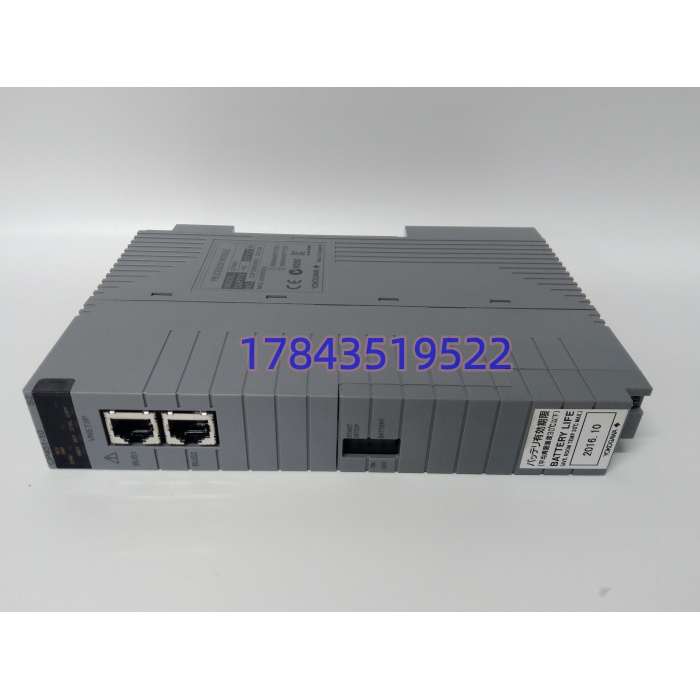

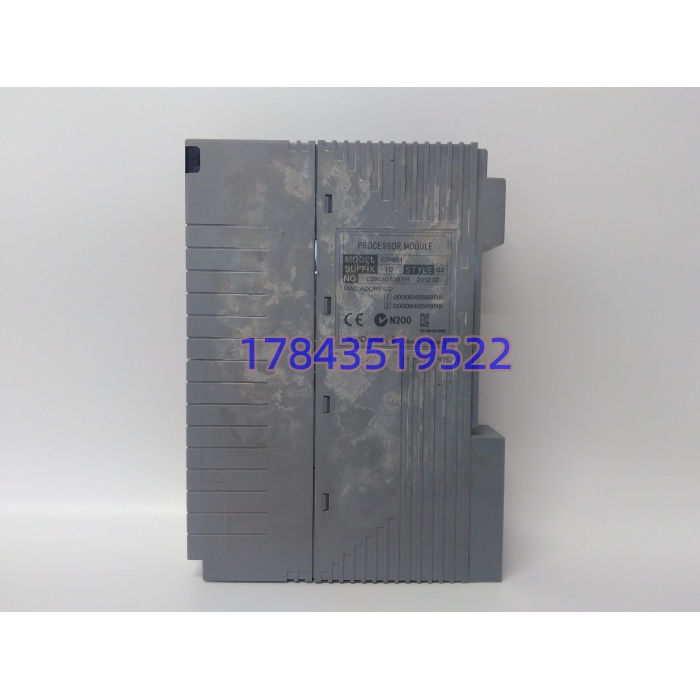

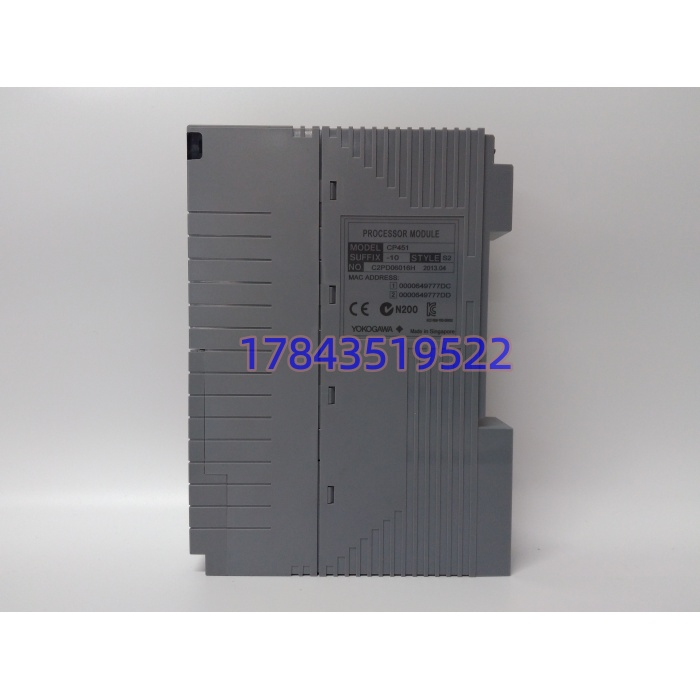

常减压装置 CENTUM VP 机柜半夜报”FCS Primary CPU Maintenance Mode”，备用 CP451-10 顶上但工程站发现 Bootloader 版本和项目库差一个小号，控制策略死活下不去——这种半夜呼叫，拆出来看往往是 CP451-10 的 Flash 里固件和工程站 R6.x 不匹配。它是横河 FCS 里干”大脑”活的：插在 ACS451 机架左槽，背板吃 5V+24V，双 RISC 核跑 Control Drawing 编译出来的 PID/顺控/批量逻辑，双 Vnet/IP 口咬主控总线与备用总线，下挂 ADV551/AAM11 这些 I/O 模块，上联 HIS 操作站。S2 这个 Style 字母代表它原生支持 Pair&Spare——主 CPU 里两颗 MPU 互校，备 CPU 里两颗 MPU 也互校，主备间光纤同步，单颗 MPU 算错就切维护，主整块挂了备整块 50ms 内无扰接阀。
这块 CPU 值钱在”固件绑定项目库”。不是插上就能跑，Bootloader→Kernel→Application 三层版本必须和工程师站 CENTUM VP R5/R6 对齐，跨大版本（比如 R5.01 项目塞 R6.10 的 CP451-10）会卡在”Strategy Load Fail”。原厂 CP451-10 随 CENTUM VP 成熟后期已逐步让位 CP451-50，单买交期 16-30 周起，厦门/深圳有 JP/US 库存的现货商 1-3 工作日发，全新原装和测试好拆机件价差 2-3 倍。采购最容易栽的坑：把 CP451-10 和 ADV551（32DI 卡）混询、和 PW441（电源）混询、被”16 通道 DI/DO CP451-10″带偏——闭眼按 I/O 卡下单买回来长 89mm 那种根本不是横河原厂 FCU 件。
关键技术规格
| 项目 | 参数 | 备注 |
|---|---|---|
| 模块型号 | （Style S2） | YOKOGAWA 原厂号 |
| 产品类型 | FCS 主处理器模块 (CPU Unit) | 非 I/O、非电源、非网关 |
| 适用系统 | CENTUM VP (R5/R6)、CENTUM CS 3000 | 不原生下挂 ProSafe-RS 安全逻辑 |
| 处理器 | 双核 RISC（嵌入式 RTOS） | 每 CPU 板内双 MPU 互校 |
| 内存 | 256MB RAM（程序+数据），Flash 存固件 | — |
| 控制周期 | 最快 10ms（10000 布尔指令基准） | PID/顺控确定性扫描 |
| 通信 | 2×Vnet/IP（100Mbps 冗余光纤/双绞线） | 非普通以太网口管现场 |
| 扩展 | 背板带 AMM451(内存)/ACM451(通信) 协同 | 单 不含 I/O 点 |
| 冗余 | S2 Pair&Spare 1:1 热备，切换 <50-100ms | 主备必须同订货号同固件 |
| 供电 | 背板 5VDC + 24VDC（无外部端子） | 典型自耗 20W |
| 安装 | ACS451 / ANT401 FCU 机架指定 CPU 槽 | 非 DIN 轨 |
| 指示 | RUN/STOP、PRIM/BACKUP、Vnet A/B、ALM LED | 排错先看灯 |
| 工作温度 | 0℃ ~ +55℃（机柜内） | 存储 -20~+70℃ |
| 湿度 | 5%-95% 非冷凝 | G3 防腐涂层可选 |
| 尺寸/重量 | 约 300×40×250mm / 1.2kg | 以实物铭牌为准 |
| 认证 | CE / UL / cUL / IEC 61508 SIL2（系统级） | 清关核 COC |
| 状态 | 成熟后期，CP451-50 作升级替代 | 备件市场 New Surplus 为主 |
应用场景与行业案例
“FCU 机柜里 最不起眼但最贵，真它 Flash 里 Application 层CRC 错，控制策略下不去、阀门冻在最后值——操作工还以为现场气源断了。”老 DCS 保运的狠话在常减压装置圈不是玩笑。 干的活隐形：不进 SOE 硬记录、不跳断路器，只是把 Control Drawing 算出来的阀位命令经 Vnet/IP 丢给 I/O 模块，一旦双核里一颗 MPU 基准漂，Pair&Spare 切维护模式，备 CPU 顶上但工程站若固件不一致会拒载。
- 炼油常减压： 跑减顶真空度串级+常顶温度前馈，10ms 周期扫 200 个回路，Vnet/IP 双纤环扛变频器间电磁脉冲。
- 乙烯裂解炉：S2 冗余对插 ACS451，主备光纤同步，炉膛压力 100ms 联锁不丢帧，单 CPU 维护模式不影响进料。
- 联合循环电厂： 协调汽机 DEH 与锅炉 BMS，R6 项目库下装载 Bootloader R6.06 必须对齐，跨版本卡死是现场最常见翻车。
- 假设某夜 FCS 报”Primary MPU Mismatch”但机柜温度正常——会不会先怀疑 内部一颗 MPU 的基准源老化？现场十有六七就是它，不是 Vnet 电缆。
- 制药批次控制：GAMP5 合规项目里 固件版本写进 Validation 文件，换件必须重跑 IQ/OQ，备件冷备比临时买更省审计时间。
真实微案例：2024 年华东某 800 万吨/年炼厂，夜班 1# 常压 FCS 主 跳 Maintenance Mode，备机顶上但工程师站改 PID 参数下不去，报”Application Version Mismatch”。拆主 CPU 闻得到轻微松香焦味，Flash 片选脚虚焊导致某次断电重启后 Application 层 CRC 校验失败。库存一块日产全新 （S2，固件预刷 R6.06 与项目库同档），断 FCS 机架该槽 5V（备机撑控制）、拔旧插新、Maintenance Switch 强制进初始化、CS Tool 回灌项目备份，Vnet 双灯转绿，PID 参数 3 分钟同步完。仪表主任说：”原厂等 24 周，厦门现货商 DHL 次日到，贵了 48%，但常压塔停一回油汽平衡破一次够买九块。FCU 机柜留一块 冷备且固件季更对齐项目库，比信’CPU 不会坏’实在——Pair&Spare 容单 MPU 故障，不容你固件乱飞。”
