描述
产品详情
· 型号：16114-500 (A5E002710416)
· 品牌：YOKOGAWA（横河电机）
· 系列：ProSafe-PLC / MODULRACK
规格参数
版本一：ProSafe-PLC 安全系统机架 (SIS/ESD)
| 参数项 | 参数值 |
|---|---|

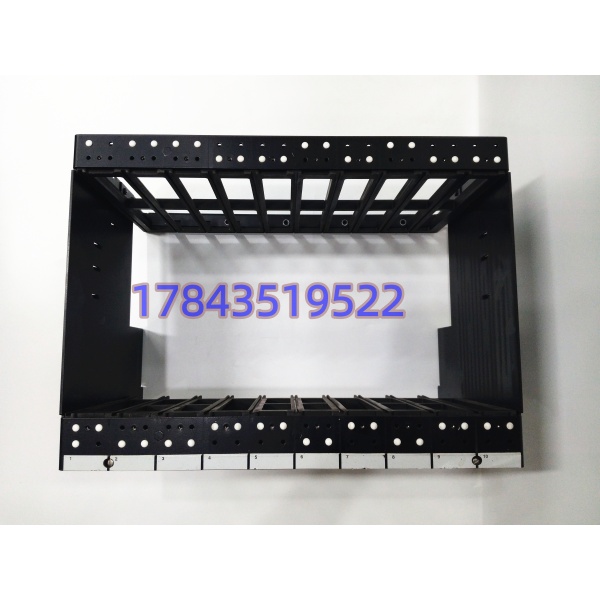

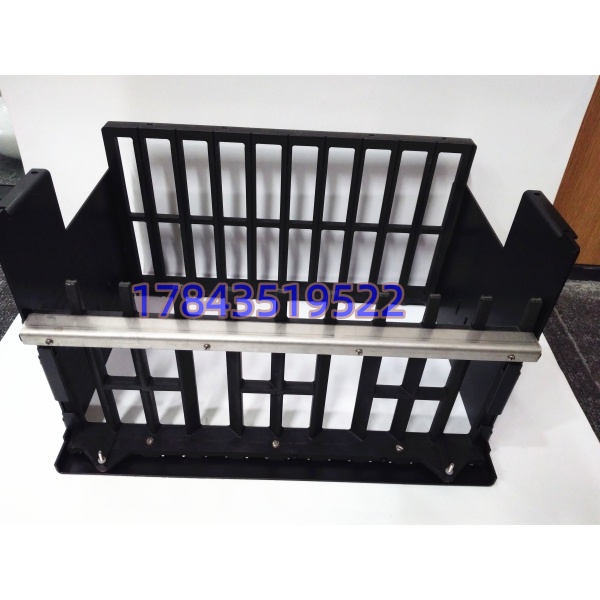

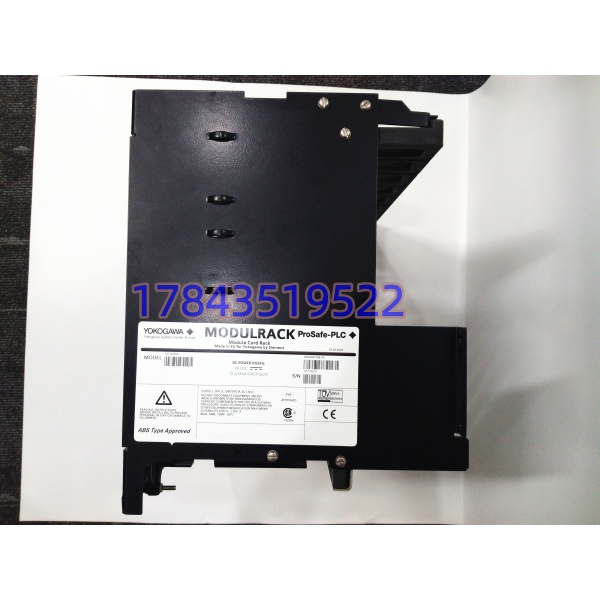

| 产品类型 | 10槽模块机架/卡笼 (ModulRack) |
| 适用系统 | 横河 ProSafe-PLC (安全仪表系统) |
| 插槽数量 | 10个标准模块插槽 |
| 供电方式 | 双路24V DC 冗余输入 |
| 总线类型 | 冗余高速并行总线 |
| 总线电流 | 12A (额定)，21A (最大) |
| 防爆认证 | Class I, Division 2, Groups A, B, C, D |
| 工作温度 | -40°C 至 +70°C |
| 安装方式 | 机柜面板/导轨安装 |
版本二：CENTUM VP/EX 系列 DCS 框架模块
| 参数项 | 参数值 |
|---|---|
| 产品类型 | 框架模块 (Framework Module) |
| 适用系统 | 横河 CENTUM VP / EX 系列 DCS |
| I/O模块容量 | 多达16个I/O模块 |
| 背板通信速度 | 10 Mbps |
| 工作温度 | -20°C 至 +60°C |
| 防护等级 | IP20 |
产品介绍
这个型号最让人头疼的地方在于它的定位被严重撕裂了。
第一种说法指向它是个“大家伙”——ProSafe-PLC安全系统的10槽机架，双路24V冗余电源输入，带Class I Div 2防爆认证，是紧急停车系统（ESD）和火气系统（F&G）的核心硬件载体。如果是在这类场景里碰到它，那它的角色就是整个安全回路的“脊梁骨”，不是普通的铁架子。
但另一个专业的供应商，却明确把它划到了横河CENTUM VP和EX系列DCS的框架模块名下，说它能装16个I/O模块，背板通信速度10Mbps。还有个网页更离谱，把它描述成一款工业级数字量输出模块，还配了完整的参数表。
这场混乱本身就值得警惕。 同一串编号在不同系统里扮演的角色完全不同。而且注意一个小细节：那个“A5E002710416”开头的号码，在西门子的体系里通常是用来识别备件订货号的。到底它是横河的机架，还是某个渠道把西门子系统里的类似编号给“张冠李戴”了？这得打一个问号。
不论哪种定位，这东西大概率已经进入停产/备件状态，属于那种坏了不能马上从货架上拿一个通用的东西去替换的件。对还在用这套老系统的用户来说，它的价值在于“身份”而非“性能”。
应用场景与库存策略
痛点切入：
一个10槽安全系统机架如果挂了，意味着整个SIS系统的硬件物理层垮了——所有插在上面的安全模块都没法工作。即使模块本身是好的，没有这个背板做信号路由和供电，它们就是一堆“聋子”和“瞎子”。
典型场景与备货建议：
- SIS系统硬件底座：在石油化工、天然气处理等高危场合，它承载着ESD和F&G系统的核心模块。建议作为关键物理层备件进行战略储备，至少备1个。
- 老旧安全系统延寿：ProSafe-PLC系统已进入生命周期后期，机架类金属件虽然不易坏，但内部的电源总线、通信总线端子长期通断后可能老化。建议做一次Last-time-buy评估，锁定1-2个备用机架。
- 系统扩容：如果计划增加安全I/O点数，需要增加机架。建议扩容时同步多采购1个，作为后备。
真实案例：
背景：某炼化厂ProSafe-PLC安全系统的一个机架上的电源指示灯异常闪烁，部分模块偶发“通讯故障”。
缺少备件引发的停机危机：排查发现机架内部电源分配板上的电容鼓包，导致供电纹波超标。库房没有同型号机架备件。整个安全系统处于降级运行状态。
库存策略的反思：该厂随后将这类停产机架列入“红线结构件”清单，规定关键SIS系统的物理层备件必须有1个在库。
