描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 品牌 | YOKOGAWA (横河电机，日本) |
| 型号 | PSCDM024DCBAN |
| 订货号 | 16800-5415 |
| 产品系列 | CENTUM VP / ProSafe-RS |
| 输入通道 | 16路，24V DC，全通道隔离 |
| 输入方式 | 干接点/湿接点，源型输入 |
| ON电压范围 | 19~26.4 V DC |
| OFF电压 | ≤5 V DC |
| 响应时间 | ≤10 ms (可配置滤波) |
| 通道隔离耐压 | 通道间 500V AC/1min；输入-背板 2kV AC/1min |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -20°C 至 80°C |
| 湿度 | 5% 至 95% (非冷凝) |
| 功耗 | 24V DC / 0.23 A (最大值) |
| 重量 | 约 1.85 kg |
| 防护等级 | IP20 (安装于机柜内) |
| 防爆认证 | Class I, Division 2, Groups A, B, C, D；温度代码 T4A (40°C) / T3C (70°C) |
产品深度介绍

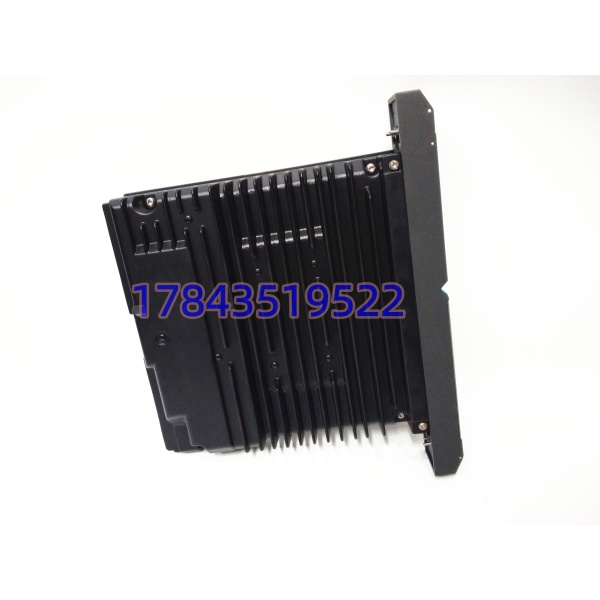

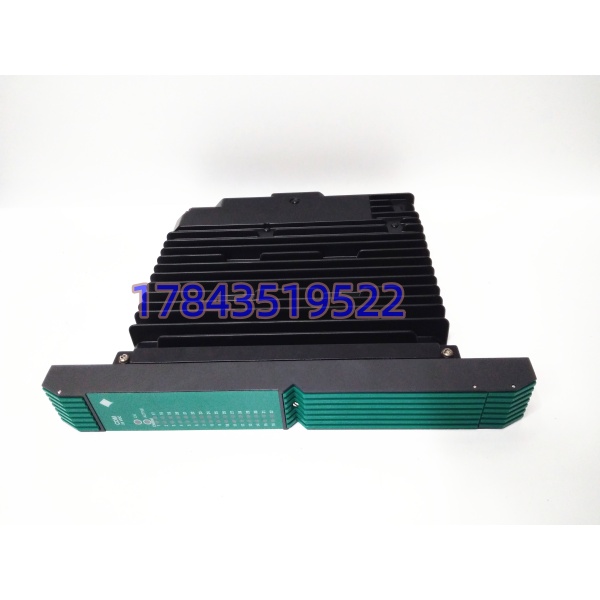

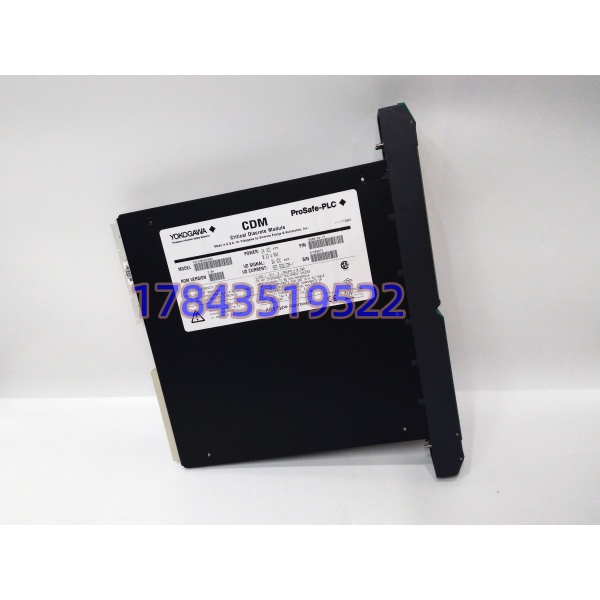

横河 PSCDM024DCBAN (订货号 16800-5415) 是横河电机 CENTUM VP 分布式控制系统 (DCS) 和 ProSafe-RS 安全仪表系统 (SIS) 通用的关键离散输入模块 。这卡在系统里干的是”守门员”的活儿——专门负责采集现场那些要命的开关量信号：紧急停车按钮、阀门回讯、限位开关、可燃气体报警触点，全是和安全联锁直接相关的东西。不是普通DI卡能比的，它带”关键离散”四个字，意味着通道隔离、诊断、响应速度都上了不止一个台阶。
16路全隔离设计是这卡最大的硬指标 。通道之间500V AC隔离，输入对背板2kV AC隔离——现场变频器、电焊机带来的强电磁干扰，基本跟它没关系。自带通道级诊断功能，开路、短路、电压异常都能实时上报，不用趴在机柜里一根线一根线查，排障时间能省一大截。热插拔支持更是个实用功能，在线更换模块不用停机 。石化、电厂这种连续生产的场合，停机换卡件是大事，有这个功能，运维人员压力小很多。
兼容性方面，PSCDM024DCBAN 同时支持 CENTUM VP 和 ProSafe-RS 系统 。不过要注意，如果用在安全回路里，必须按 ProSafe-RS 的配置规范来组态——安全等级要求不一样，不能拿普通DCS的配置逻辑直接套。
应用场景与行业案例
工程痛点
搞过化工仪表的人都知道，ESD紧急停车系统的DI通道是最让人紧张的。一个急停按钮的触点信号如果因为模块通道串扰或者干扰误动作，整个装置直接跳车。那种半夜被电话叫醒、跑进中控室看到DCS满屏报警的感觉，经历过一次就不想再有第二次。PSCDM024DCBAN这种带全隔离和诊断的DI卡，就是为了把这种”误跳”和”拒跳”的概率压到最低。
典型应用场景
- 石油化工 – ESD紧急停车系统
反应釜温度高报警、罐区液位高高报警、可燃气体探测器报警——这些触点信号通过 PSCDM024DCBAN 采集送入 ProSafe-RS 安全控制器。通道隔离保证一路信号故障不会影响其他回路 。 - 火力发电 – 汽轮机ETS保护
轴承温度高、润滑油压低、超速保护开关等关键保护信号。电厂对DI通道的响应时间要求很严——≤10ms的指标能保证保护动作及时 。 - 天然气长输管道 – 阀门状态监测
干线截断阀、放空阀的开关状态回讯。这类应用现场设备分散，信号线长，干扰大。隔离输入设计能有效抑制长线感应干扰。 - 精细化工 – Batch批次控制联锁
反应釜搅拌电机运行状态、冷却水流量开关、氮气压力开关等。需要配合 CENTUM VP 的顺控功能实现批次生产的联锁逻辑。 - LNG接收站 – 装卸船安全联锁
装卸臂连接状态、船岸紧急切断接口信号。防爆认证 (Class I Division 2) 满足危险区域安装要求 。
案例：华南某石化厂ESD系统DI通道误报排查
去年，华南一家石化厂的聚丙烯装置ESD系统频繁报警”反应釜压力高高”。每次报警都会触发联锁，装置被迫降负荷。仪表工程师小刘查了压力变送器，正常；查了安全栅，正常；最后用信号发生器在现场端子箱加信号，发现DCS柜内对应的DI通道读数不稳定，在ON和OFF之间来回跳。
排查了半天，终于找到原因：同一块 PSCDM024DCBAN 模块的相邻通道接了一台变频器的运行反馈信号。那台变频器的开关电源质量不好，高频干扰通过背板窜到了相邻通道。小刘把变频器反馈信号换到另一块卡上，问题马上消失。后来他们又采购了几块 作为备件，专门用于安全联锁回路——这类关键信号，必须用带隔离的卡独立配置，不能和省钱的思路混为一谈。
