描述
产品详情

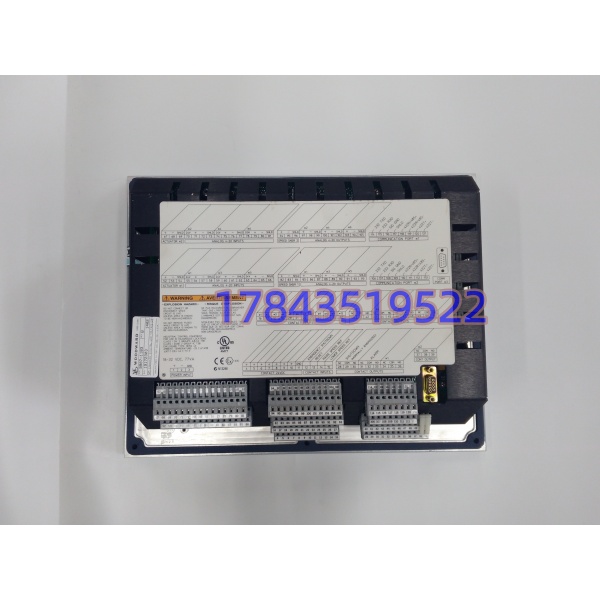

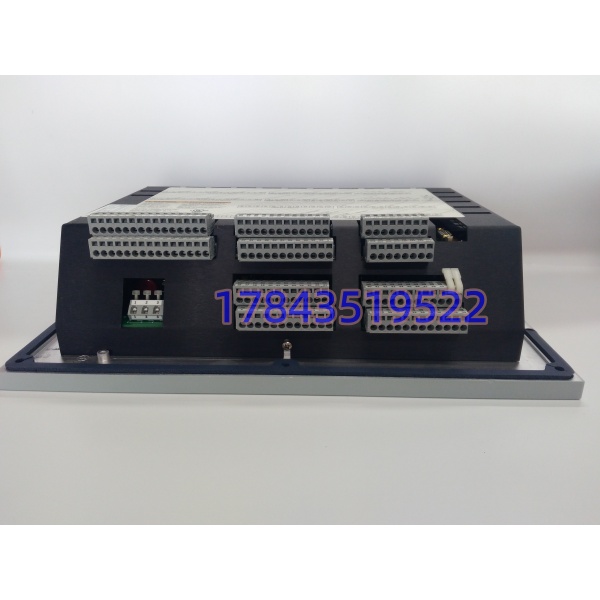

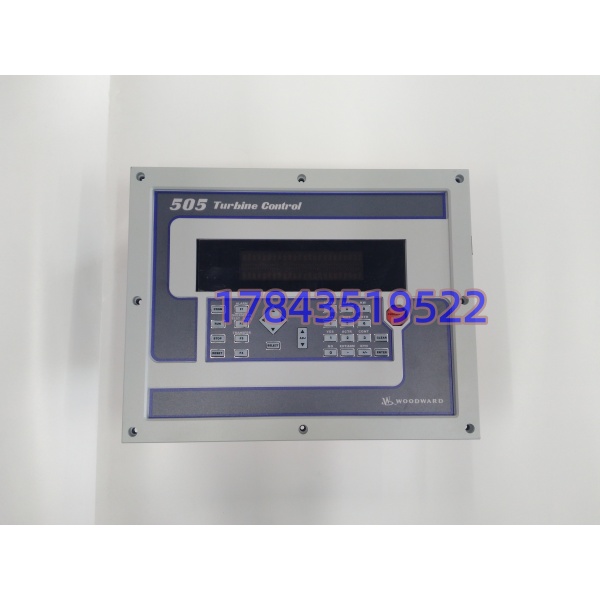

· 型号：9907-1183
· 品牌：Woodward (伍德沃德)
· 系列：505 / 505XT 数字调速器系列
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | 9907-1183 | 第二代用户可配置调速器 |
| 电源输入 | 24 VDC | 额定电压 |
| 处理器 | 32位微控制器 | 高性能运算核心 |
| 通讯接口 | 2x Modbus (ASCII/RTU) | 串口通讯 |
| I/O扩展 | LinkNet HT 分布式I/O | 可选，用于复杂应用 |
| 控制功能 | 转速/负荷/抽汽压力控制 | 单阀/抽汽/进汽汽轮机 |
| 保护功能 | 集成超速保护 (OCP) | 符合Class 1, Div. 2标准 |
| 事件记录 | 跳闸事件记录器 | 便于故障追溯 |
| 安装方式 | 前面板安装 | 控制室安装 |
| 产品认证 | UL | 安全认证 |
| 外形尺寸 | 14 x 11 x 4 英寸 | 356 x 279 x 102 mm |
| 工作温度 | -25°C 至 +65°C | 宽温域适应 |
产品介绍
在小型汽轮机或泵驱应用中，采购员最头疼的往往是“为了一个调速功能，得配一堆分散的控制器、保护模块和HMI，成本与接线复杂度双双失控”。9907-1183 正是为终结这种碎片化架构而生。它不是一块简单的调速板，而是将操作员控制面板（OCP）、数字调速逻辑、超速保护（OCP）和跳闸事件记录器高度集成于一体的“汽轮机管家”，让小型汽轮机应用的系统总成本（TCO）真正降下来。
现场实测发现，它的杀手锏是经现场验证的比率限制器功能。在控制抽汽或进汽式汽轮机时，转速与抽汽压力这两个参数天生“打架”，传统方案需要工程师反复手动整定PID，而9907-1183只需输入水位和涡轮机的三个点蒸汽图（工作包线），控制器就能自动计算所有PID与阀门的比率及运行保护限制，确保两个受控参数正确解耦。严格来说，它专为单阀、单抽或单进汽汽轮机设计，若你的机组是双阀或多抽汽复杂配置，请务必联系技术支持确认，别指望它“万能兼容”。
替换与升级建议
- ✅ 直接替换：9907-1183（同型号）。注意核对硬件版本与固件版本，建议统一升级至505XT兼容固件，以获取最新的比率限制算法与通讯协议栈。严格来说，早期v1.x固件在Modbus RTU通讯上存在偶发丢包问题，新项目不建议使用。
- ⚠️ 软件兼容（需改配置）：9907-164 / 9907-167（同系列其他配置）。硬件平台兼容，但I/O点位定义、控制逻辑模板、通讯地址可能不同。替换后必须使用Micronet工具重新加载配置、校验I/O映射，并执行完整的闭环测试，预留至少4小时调试时间。
- ❌ 硬件不兼容：505E / 505-EX（前代模拟/早期数字调速器）。虽然功能定位相似，但安装尺寸、接线端子、通讯协议、配置工具全不兼容，强行替换需重新开孔、改线、重写程序，成本极高。仅建议在原系统彻底报废且预算充足时考虑升级至9907-1183。
