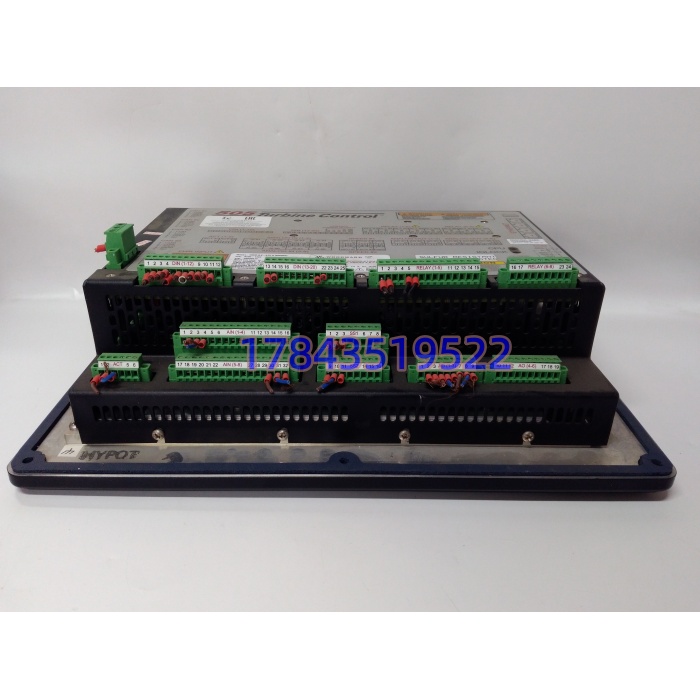

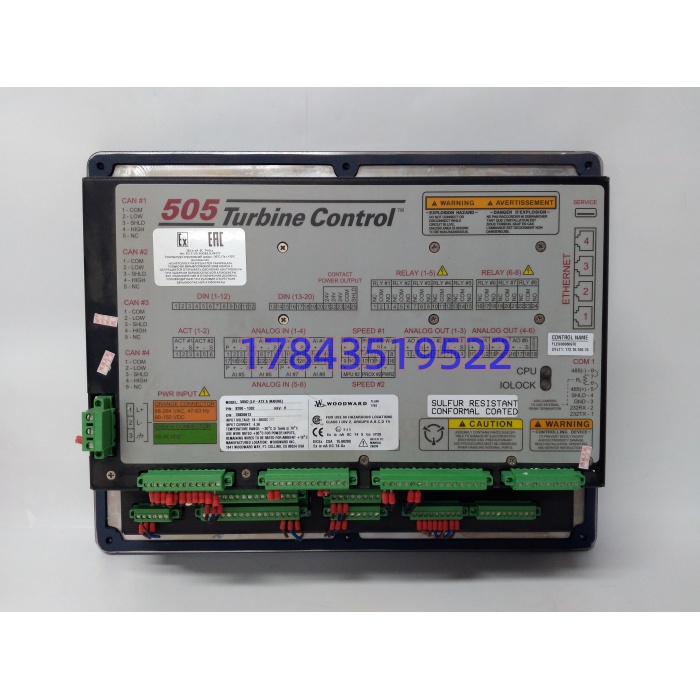

热电厂汽机侧夜班冲转，505 调速器 LCD 卡在启动第 3 步”Speed Feedback Lost”，汽轮机卡在 600rpm 暖机过不去，每拖一小时煤耗和启机成本跳表——这种时候你要的不是 MicroNet 新平台，是 Woodward 8200-1302 这块 505D 前面板 HMI+主机能不能今天发到厂。它不是插背板的卡，是面板嵌入式安装的控制主机：前面板 8.4″ LCD+紧急跳闸键+导航十字键，背后接转速探头/执行机构/LVDT/Modbus 上 DCS，跑 OptiTune 自适应 PID，冷/热启动自动顺控、三速带临界转速避让、10 报警+10 跳闸 DI、跳闸带 RTC 时间戳。8200-1302 相对 8200-1300 的唯一增量是船用/ATEX 合规（IACS UR E10 + ATEX Zone 2），陆上电厂用 1300 也行，但海上平台/防爆区必须 1302 或 1322。
说白了这个件在 505 家族里是”老但死不了”的标杆，Woodward 原厂 505D 线仍挂支持但 8200-130x 老件交期 14-20 周，国内库存商 New Surplus 有但溢价高，流转 90% 是拆机测试件（电厂大修退役、船厂改装拆机）。采购理由很直：同件号插回原开孔（面板开孔尺寸一致），505 服务工具读 EEPROM 把原机组整定（设定转速/临界带/执行机构增益/LVDT 零位）调出来直接跑，不需重做启停顺控。坑在 1300/1301/1302 供电不同——1302 是 18-36VDC 隔离，1301 是 88-132VAC 或 90-150VDC，插错电源直接炸前端稳压。渠道页把”Honeywell 8200 系列 Xeon 服务器”错贴过来的纯属 SEO 碰瓷。
关键技术规格
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品身份 | 505D 数字式汽轮机调速器（集成 HMI 主机） | 非 505E（简化版）、非 MicroNet |
| 供电 | 18-36VDC 隔离（典型 24VDC），最大 4.3A | 1301 版才支持 AC/DC 宽压 |
| 处理器/算法 | 伍德沃德专有 MCU + OptiTune 自适应 PID | 非 x86/非 Xeon |

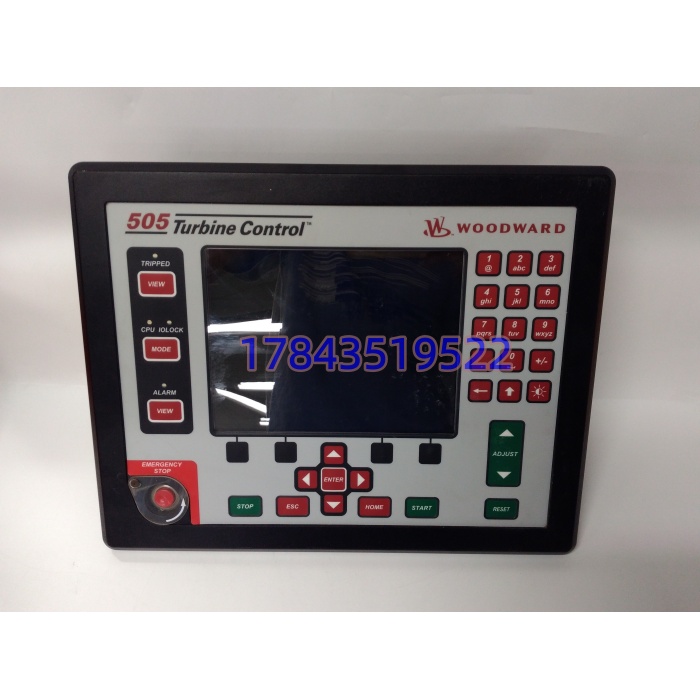

| HMI | 前面板 8.4″ 彩色 LCD + 薄膜键盘 + 紧急跳闸键 | 4 个状态 LED |
| 转速输入 | 2 路冗余（磁电/涡流/接近探头），0-10kHz | 零速检测+峰值速度记录 |
| 模拟输入 | 8×4-20mA（带回路供电），27 种功能可配 | 抽汽压力/油温/阀位反馈等 |
| 数字输入 | 20 路触点（前 4 默认 停机/增/减/复位，其余 10 报警+10 跳闸） | 干接点 24V 内部源 |
| 控制输出 | 2×4-20mA（阀位指令） | 单/双（分程）执行机构 |
| 继电器输出 | 8×Form-C（SPDT），触点 5A 250VAC | 跳闸/报警/运行指示 |
| 通信 | RS232（服务口）、RS485 Modbus RTU、可选以太网/CANopen | 连 DCS/RemoteView |
| 执行机构 | 单或双（分程）液压/电液执行机构，抽汽机需 505XT | 非 505 本机管抽汽计算 |
| 功能 | 冷/热启动顺控、三速带临界避让、超速保护、负荷分配、下垂控制 | 跳闸事件 RTC 时间戳 |
| 认证 | ATEX（Zone 2）、IACS UR E10 船用、CE/UL/CSA、Pollution Degree 3 | 1302 专属增量 |
| 防护/温度 | 面板 IP54，机体 -30~+70℃（存 -40~+85℃） | EMC EN 61000-6-2 |
| 尺寸/重 | 约 230×170×70mm（面板嵌入）/ 3.5kg | 开孔尺寸与 1300/1301 同 |
| 生命周期 | 505D 成熟后期，原厂 Last Time Buy 历史窗口 | 新项目迁 505XT/MicroNet |
| 易混型号 | 8200-1300（LVDC 标准）、8200-1301（AC/DC 宽压）、8200-1322（后期等效标）、505E 9907-164（错代） | 渠道页常把 Honeywell 8200 服务器错贴 |
应用场景与行业案例
渤海湾某 FPSO 透平发电机夜班冲转卡 600rpm，505 屏显”Critical Speed Band Entry Denied”——查了一夜是 8200-1302 前面板键盘矩阵 IC 受潮（平台湿度 85% 但 ATEX 机箱密封圈老化），EEPROM 里临界转速带数据读出乱码。库存商天津有同件号测试好件（1302 船用版），款到 4 小时空运，到厂切汽轮机控制电、拔旧 1302（背后 24V/转速/执行机构端子拍照留档）、插新、505 服务工具从备份调出原 EEPROM 整定（临界带 1200-1800rpm / 设定 3000rpm / 执行机构分程 4-12mA 关 12-20mA 开），上电 LCD 显转速 0.0 回到正常，复冲转过临界带自动避让。老师傅原话：”换 505 前不拍 EEPROM 版本和临界带参数，新机默认临界带是全频段禁区，冲转直接闷在 600rpm 让你怀疑人生。”
- 火电抽汽供热机组：8200-1302 控单/双执行机构，Modbus RTU 上 DCS 收负荷指令，临界带避让防 1200rpm 共振。
- 海上平台发电透平：505 1302 船用 ATEX 版，前面板紧急跳闸键硬接线进 ESD，平台zone 2 合规。
- 炼厂焦化气压缩机透平：8200-1302 收转速+进气压力，负荷分配模式拖同步机并网。
- 船舶主机轴带发电机：505 1302 按 IACS UR E10 装，冷启动顺控含盘车脱离逻辑。
- 造纸厂汽轮机驱动：老 505 9907-162 升级替 8200-1302，面板开孔不变，EEPROM 整定克隆迁移。
真实抢修片段：江苏某 50MW 自备电厂#3 机大修后冲转，8200-1302 LCD 亮但键盘”Mode”键无响应，启动顺控卡 Step 2。原厂 Woodward 上海查 1302 交期 16 周。深圳库存商测试好件报含税 3.8 万（带 505 Service Tool v4.1 联机截图：读型号 8200-1302 / FW 3.5 / EEPROM 整定 CRC OK），款到顺丰 4 小时到厂。到货断电拆（背后 24V 端子先拆、转速探头 BNC 后拆）、新件装回、服务工具克隆旧 EEPROM（同 FW 版本）、上电键盘全键响应、冲转过 1800rpm 临界带自动降升速率，复并网。那次之后该厂 MRO 锁”8200-1302 两块（其中一块 1322 等效备）”+ 505 服务工具便携机，采购单价多 6 千但把”大修后冲转卡死”的连锁停机割了。
