描述
产品详情
· 型号：FTA-554（17-550554-001）
· 品牌：Triconex
· 系列：Tricon / Trident TMR
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Triconex 现场端子适配器（FTA），I/O 卡前置配线界面 |
| 配套电子模块 | 依版本定：3700A/3700B（DI 16CH）、3664/3704A（AI）、3503E（DI）等 |
| 通道规模 | 16 点级（与 3700A 16CH DI 对应；AI 版多为 8 或 16 点，以实物标签为准） |
| 信号类型 | 干接点/24VDC 有源（DI 版）；4-20mA/0-10V（AI 版） |
| 接线端子 | 螺钉压接，12-22 AWG，弹簧版另标 Push-in |
| 熔断保护 | 每通道独立快熔（典型 100mA/200mA/1A，依系统设计） |
| 浪涌抑制 | 内置 TVS/压敏，防雷击感应和开关瞬变 |
| 隔离 | 场侧-系统侧靠后端 I/O 卡光电隔离；FTA 本身提供机械/布线隔离，不标 1500V 耐压 |
| 上行接口 | 1×37 芯扁平电缆座（去 Tricon 机架 I/O 卡前端） |
| 现场接口 | 端子排 + 可选屏蔽汇流条（单端接地） |
| 取电 | 不取电，纯无源配线；熔丝指示 LED 由后端卡经电缆供微电流 |
| 安装 | DIN 导轨或面板螺钉，位于 I/O 机柜前线槽区 |
| 热维护 | 允许在关联 I/O 卡置维护态时拆端子紧固现场线，但拔 37 芯缆等于断该组信号 |
| 工作温度 | -20~+70℃（结构件），存储 -40~+85℃ |
| 湿度 | 5-95% RH 非凝露 |
| 防护 | IP20（柜内），金属壳可选接地 |
| 停产状态 | Tricon 老站续命件，Trident 新站同概念 FTA 换型号不换思路；市场多库存/拆机 |
| 易混淆 | 网页把 FTA-554 写成”220VAC 控制处理器/32位DSP 伺服/16bit AI 卡”均属套牌，物理上 FTA 无电源插头、无 DSP |
产品介绍

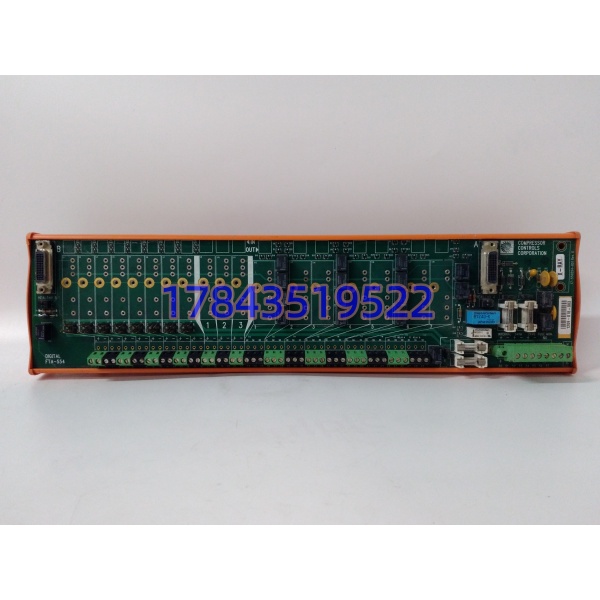

FTA-554 是 Triconex 安全系统里”站在机柜前线、挡在昂贵 I/O 卡前面”的那块金属盒子。现场变送器、压力开关、电磁阀回讯的屏蔽线进来，先上 FTA-554 的端子排，经过快熔和 TVS，再经 37 芯扁平电缆送进机架里的 3700A 数字量输入卡或 3704A 模拟量卡。它自己不表决、不模数转换、不跑通信，就是个”带保险丝的接线盘”，但因为是现场干扰进系统的第一道闸门，TMR 三路信号物理一致性（线长、阻抗、熔丝特性）全靠它保证，少了它 2oo3 表决的通道偏差会变大。
和 3700A 比，3700A 是电子卡（插机架），FTA-554 是它前面的端子脸；和 9566-810 比，9566 是 Trident 自带端子的 DI 电子模块，FTA-554 是外置端子适配器概念。坦白讲，这东西在现场存在感比 DO810 的 TU 底座还低——灯不闪、不报故障，坏的方式是”端子螺丝松了””熔丝烧了没备件””37 芯缆被检修踩脱”。买它的人基本是老 Tricon 站十年大修，发现原柜 FTA 标签都磨没了，按 BOM 号 17-550554-001 补一块。
应用场景与行业案例
我在现场遇到过最隐蔽的误动：海上平台 ESD 系统，某压力开关三取二联锁偶发”单点变坏”但不跳闸。查了两周 SOE 和通道诊断，最后发现是 第 5 通道快熔（100mA）老化内阻变大，24V 有源开关的稳态电流 8mA 虽远小于熔值，但启动尖峰反复冲击让熔丝处于临界，Tricon 三通道里有一路偶尔读不到。换 FTA 上同通道新熔丝（其实直接换整块 FTA 更省事）后消失。这种故障电子卡自诊断只报”通道 Bad”，不指向 FTA，得靠万用表量端子两端压降才抓得到。
典型场景：
- 炼化 ESD 阀组：现场 24V 急停按钮和压力开关进 （DI 版），三路分别进三块 3700A，FTA 熔丝防按钮进水短路烧卡。
- 电厂汽机监视：3500 与 Tricon 并存的柜里，（AI 版）终结 4-20mA 瓦温变送器，TVS 扛变频器共模。
- 海上平台 F&G：气体探测器接点进 ，屏蔽层在 FTA 汇流条单端接地，防雷击感应。
- 长输管线 SCADA：RTU 旁 Tricon 机柜 终结线路破管检测开关，检修拧端子不影响后端卡。
- 核电辅助系统：抗震柜内 金属壳接地，振动环境下端子弹簧不松。
真实案例：西北某天然气处理厂，Tricon 系统运行 13 年，年度检修发现 （17-550554-001）第 9-12 通道端子排塑料件脆化开裂，螺钉压不紧，对应 4 个阀门回讯时好时坏。机柜备件架有同号未拆封 FTA（原厂防静电袋+干燥剂），停机对应 I/O 卡维护态、拆 37 芯缆、拆现场线、换 FTA、恢复，单块 12 分钟。班长说：”FTA 这东西单价不如一块 3700A 的 1/5，但它是现场线和 8 万块 I/O 卡之间的保险丝盒。大修不换 FTA 只换电子卡，等于给老房子换新锁不换老门框，风一吹还是晃。”
