描述
产品详情

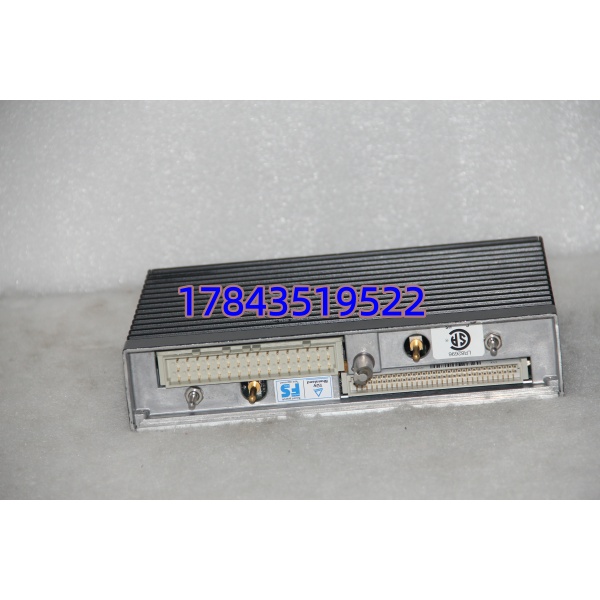

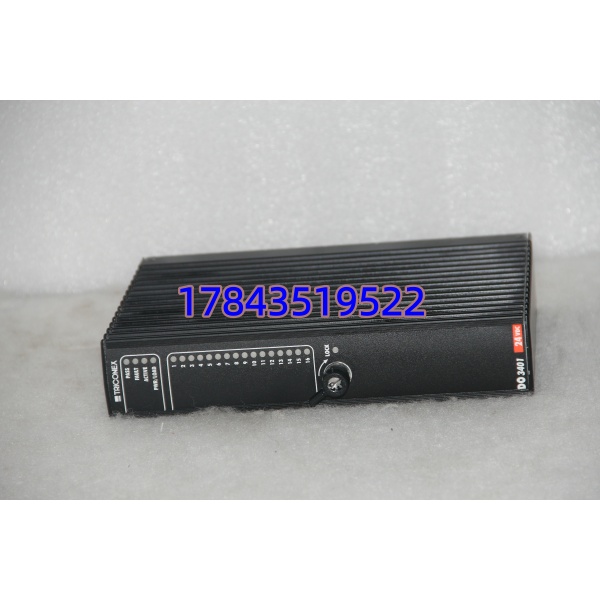

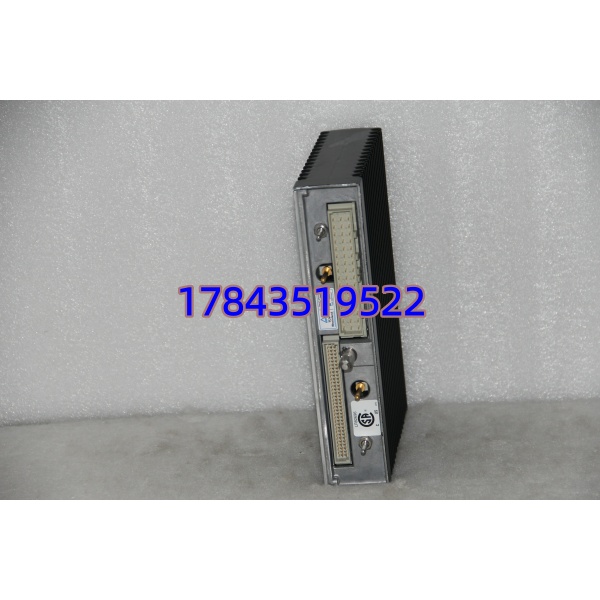

· 型号：DO3401（3401）
· 品牌：TRICONEX（Invensys / Schneider Electric）
· 系列：Tricon Trident / Tricon CX TMR SIS
规格参数
- 模块类型：TMR 三重冗余数字量输出模块（Solid State DO）
- 输出通道数：16 通道（共地/分组公共端，需核对具体机架版本）
- 标称输出电压：24 VDC
- 工作电压范围：15～30 VDC
- 绝对最大输出电压：33 VDC
- 最大反向输入电压：-0.6 VDC
- 每通道输出电流：典型 1 A，最大自限流 < 4.8 A（模块总限流）
- 降级模式电流：> 0.7 A 自限流，典型 1.5 A
- ON状态压降：< 1.0 VDC @ 1.5 A
- OFF状态漏电流：< 1 mA
- 输出响应时间：< 2 ms（典型 < 1 ms）
- 回路回读扫描时间：< 1 ms（全部16点）
- 隔离：功能地↔保护地 ≥ 500 VDC，功能地↔逻辑地 ≥ 800 VDC
- 安全认证：IEC 61508SIL 3，TÜV/FM/CSA/CE
- 热插拔：支持（Hot-Swappable）
- 工作温度：-40～+70℃（以具体版本铭牌为准）
- 存储温度：-40～+85℃
- 配套端子板：9662-610 / 9662-110 等 DO 端子板（需核对模块代际）
- 诊断功能：通道短路/开路检测、失电场报警、Loop-back 自诊断
产品介绍
DO3401 是 Tricon Trident/CX 架构里的 24VDC 固态数字量输出卡，内部三路独立通道做 2oo3 表决后驱动现场负载——紧急切断阀 SOV、跳闸继电器、报警器都靠它。每个通道带回路回读（Loop-back）诊断，能检出开路和短路，这对 SIS 年检时的 SOE 追溯很重要。
有一点要注意：DO3401（Trident 代）和老款 3624/3625（Tricon v9/v10）外形相似但固件和端子板兼容性不同，不能直接混插老机架。采购前一定确认你机架上跑的是 Trident 还是老 Tricon，再订对应版本，否则 TriStation 读不到卡。
应用场景与行业案例
联锁测试时 ESD 画面显示 DO 点已置位，现场电磁阀就是不动作。量模块输出端子有 24V，结果是旧端子板内部铜排氧化——模块本身没问题，但这一耽误就是半小时。DO3401 的自诊断若提前报”Field Power Loss”能帮快速定位是现场电源问题而非模块故障。
典型场景：
- 炼化 ESD：驱动紧急关断阀（SOV），SIL3 要求 TMR 表决防单点失效
- 海洋平台 F&G：联动消防泵启停继电器，宽温 -40℃ 适应甲板环境
- 电厂汽轮机保护：跳闸电磁阀控制，需快速响应（<2ms）和回路诊断
- 煤化工 BMS：燃烧器启停联锁，需短路/开路自检防拒动
真实案例：某乙烯装置大修后做 ESD 联调，一台压缩机跳车回路无动作。查 TriStation 诊断——DO3401 报”Point Shorted”，追到现场发现接线工把 SOV 线圈两端都接在 DO 和 COM 上但 COM 未供 24V 场电。补上现场电源后一切正常。老师傅说：”模块敢报短路比哑巴强，起码知道往现场查。”这就是带诊断的 TMR DO 卡价值所在。
常见问题解答 (FAQ)
- DO3401 支持热插拔吗？拔的时候要注意什么？
支持热插拔。拔之前确认系统处于 RUN 且另一块同类模块/I/O 健康，观察机架上 Fault LED 状态。插拔时垂直操作勿触碰背板针脚，换完 TriStation 里确认模块在线即可。
-
通常不能。 是 Trident/CX 架构模块，背板通讯和固件与老 v9/v10 3624/3625 不同，混插系统不识别甚至报错。老机架换备件需找同代 3624/3625 或咨询原厂升级方案。
-
不会。程序和下装在主处理器（MP）及 NCM 里，I/O 模块只存配置映像，新卡插入自动从主机架同步，无需重新下装。
-
通常配 9662 系列 DO 端子板（如 9662-610 / 9662-110 / 9662-610L），具体看模块后缀和机架版本，买前拍现用端子板背部接头照片给卖家核对。
-
看三点——① 铭牌激光刻印清晰无涂改；② 金手指无发黑烧蚀；③ 插机架后 TriStation 能读到序列号且无”Module Mismatch”告警，建议做通道通断测试再入库。
-
不会立刻烧。模块内置自限流和逐点短路诊断，短路时报点故障并闭锁该点，其余点不受影响。但长期带短接不处理可能因温升加速老化，建议及时处理现场故障。
