描述
产品详情

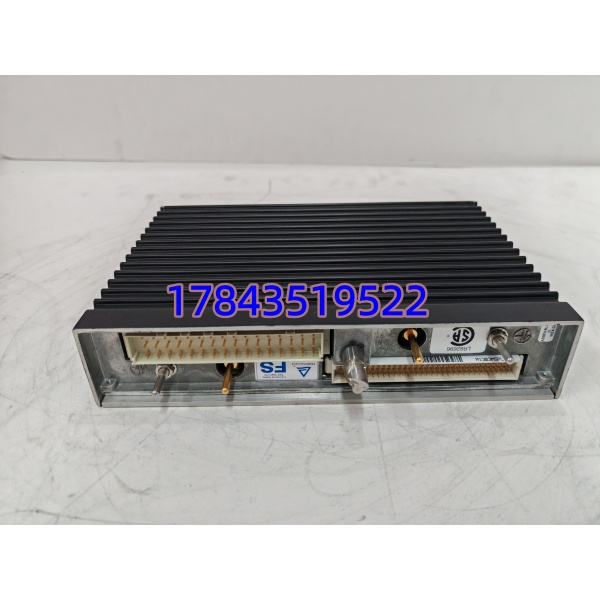

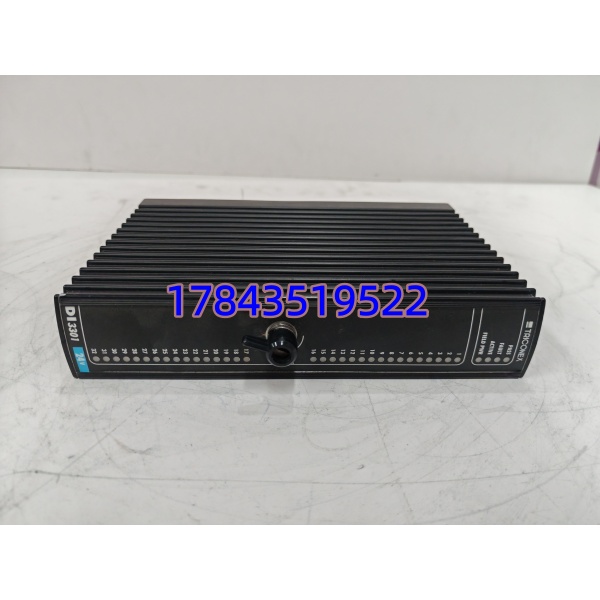

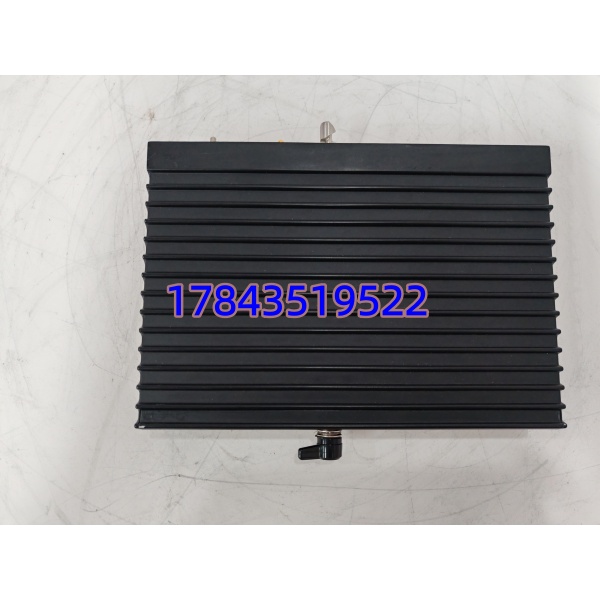

· 型号：DI3301（常见件号 3501E-10，增强版为 DI3301S2 / 3501E-15，购买须核对 Rev）
· 品牌：TRICONEX（Schneider Electric）
· 系列：Tricon / Trident TMR Digital Input Module
规格参数
- 产品型号：DI3301（等同 Triconex 3301，原厂部件号 3501E-10）
- 模块类型：TMR 三重化数字量输入模块（Discrete Input，Sinking 灌电流型）
- 输入通道数：32 点（通常 4 组 × 8 点，组内共回线 Common Return，组间隔离）
- 额定输入电压：24 VDC（工作范围 15～30 VDC，绝对最大 33 VDC，反向 -0.6 VDC）
- 逻辑电平阈值：OFF 区 0～5 VDC｜Transition 区 6～14 VDC｜ON 区 15～30 VDC
- 输入阻抗：无底板 >30 kΩ，带底板 ≈3 kΩ
- 每点功耗：≈0.2 W@24VDC，≈0.5 W@33VDC
- 输入响应时间：< 10 ms（通↔断切换），ADC 扫描全 32 点 < 1 ms
- 诊断功能：强制值诊断（FVD）、通道开路检测、连续 BIT 自诊断、三通道偏差表决
- 热插拔（Hot Swap）：支持，Tricon 机架在线运行状态下可更换
- 功能安全认证：SIL 3 per IEC 61508 / TÜV Certified
- 电气隔离：功能地↔保护地 ≥500 VDC，功能地↔逻辑地 ≥800 VDC
- 工作温度：-40℃～+70℃（机柜内安装），存储 -55℃～+85℃；湿度 5%～95% 无冷凝
- 安装方式：标准 Tricon / Trident 机架插槽（如 8110/8112 或 8310A 扩展机架）
严格来说 DI3301 是 Sinking（灌电流/NPN 型）共回线 DI，不是 Source 型也不是通道间全隔离型——如果你现场传感器是 PNP 源型输出，需确认外部接线或用 DI3301S2（3501E-15），别硬接否则点不亮。
产品介绍
从维护主管的角度看，DI3301 就是 Tricon ESD 系统感知现场”有没有按下急停、阀门有没有到位”的那双眼睛——它本身不做逻辑，但若它挂了，主处理器收到的就是 stale data 或直接报 I/O Fault，联锁测试直接 fail。TMR 三通道并行采同一现场信号再做 2oo3 表决，单通道漂移或现场线路瞬断不会引发误跳车，这是它在炼化装置里活了几十年的根本原因。
按备件经理的账本算：DI3301 随 Trident v10/v11 平台已进入成熟期偏 EOL 过渡，施耐德官方对新项目主推新一代 Trident+ 平台，原厂新造交期常拉长至 12～20 周甚至显示无货，市面流通以 NOS（库存新件）和经测拆机件为主。一块模块几千块，但一次因缺件导致 ESD 降级或装置停车损失是六位数起步——按 ABC-C 类关键件对待，按机架对设 1 块冷备件（经 TriStation 通道回环测试认证）是最低 Buffer Stock 要求，ROI 不用算都明白。
应用场景与库存策略
Tricon ESD 系统里急停按钮、压缩机振动跳车触点、液位开关、火气探头状态……全靠 DI3301 采进来。模块故障且无备件时轻则单机架 I/O 降级（报警运行），重则 SIF 回路无法投运迫使装置降负荷或停工待料——尤其老厂 v9/v10 机架还在跑的，交期根本赌不起。
- 炼油/乙烯 ESD 系统 — 采集现场安全开关量进 Tricon 主机 2oo3 表决 → 非它不可（Tricon 专有总线）→ 建议按每对冗余机架备 1 件冷备件（Certified Spare），存防静电袋+干燥柜，每 18 月做一次上机电检。
- 海上平台 F&G（火气）DI 采集 — 盐雾腐蚀环境模块老化偏快 → 建议大修窗口前锁定货源，不做零库存。
- 化工 BMS 燃烧器联锁 — 高温区机架附近电解电容易老化 → 可与供应商谈寄售 VMI，用了再结。
- 老版 v9 早期机架 — 主要兼容 v10/v11/Trident，极少数极早期 v9 机架需核对 Main Processor 固件是否支持 3301 类型 → 换前拍照核对原模块丝印 Rev Level 及 TriStation I/O Config。
真实案例：
沿海某 LNG 接收站，年度 SIL 验证测试时报 Slot 5 “Channel Deviation—All 3 Trips”，维护清报警后模块还能跑就没动。两周后台风天模块彻底不通信，对应 12 个 ESD 急停回路离线——正值调峰高峰不敢停压缩机。翻 ERP 发现去年”降本”砍掉了 Tricon DI/DO 各 1 块备件，原厂询价为无货、第三方现货要 3 天加急空运。最终从集团另一基地连夜借调一块同 Rev 测试件顶上，安环总监亲自过问。事后修订：Tricon 关键 I/O 按 N+1 设 Buffer，且要求供应商出带 TriStation Channel Test Log 的测试证明，拒绝”目测 OK”的二手件。
常见问题解答 (FAQ)
Q1：是原厂仍在产还是已停产？现在交期怎样？
进入EOL过渡阶段，原厂新造趋紧。正规授权渠道交期常12～20周或无分配，市面主要靠库存新件（NOS）或测试拆机件。急用建议锁定有老化测试能力的备件商现货，别等原厂排产。
Q2：和DI3301S2（3501E-15）能混用或互替吗？
物理尺寸与机架兼容，但DI3301S2是增强版（部分支持Source接线及更细诊断），两者电气特性略有差异。同机架内建议保持一致，替换时需在TriStation I/O Configuration里更新模块类型，否则报Module Mismatch。严格来说以你工程文件里定义的Part Number为准。
Q3：能和旧款3481或3501E直接互换吗？
不能简单互换。3481是老Tricon经典32DI但背板协议和硬件ID不同，插错机架可能不识别或报Fault；3501E通常指早期24V DI变体，即3501E-10。换件前必须核对TriStation里Slot Definition的Exact Model Name。
Q4：Sinking（灌电流）型是什么意思？现场PNP传感器能接吗？
是Sinking（电流由现场开关流入模块COM端回电源负），适合NPN干接点或有源NPN输出。PNP（Source型）传感器需外部接线调整或选用DI3301S2确认支持，硬接可能导致点不亮或感应电压误触发。
Q5：二手/拆机件怎么验才敢放进SIS？
要求卖家提供：①外观无腐蚀氧化及引脚无弯曲②TriStation上机架无Fault③32通道Loop-back测试通过截图/报告④原厂序列号标签清晰。无通道测试报告的拆机件不建议用于SIL回路——省下的差价不够一次false trip调查费。
Q6：Last-Time-Buy建议囤几块？有升级迁移路径吗？
原厂LTB窗口多已关闭或极短。若装置计划再运行5～10年，按在线数量÷机架对数+1块全局冷备囤货（例：3对机架配4块）。长期考虑Tricon Trident+整体升级（需重组态+SIL验证per IEC 61511），短期靠战略囤货。
Q7：热插拔更换时要注意什么？系统会丢程序或需重启吗？
支持热插拔，新模块插入后自动从主处理器同步I/O配置（前提是TriStation工程已含该槽位定义），通常不需重启主机。建议：确认系统处”允许在线更换”状态、工艺稳态期操作、更换后观察LED及TriStation Diagnostics确认All Healthy再离开。
