产品详情

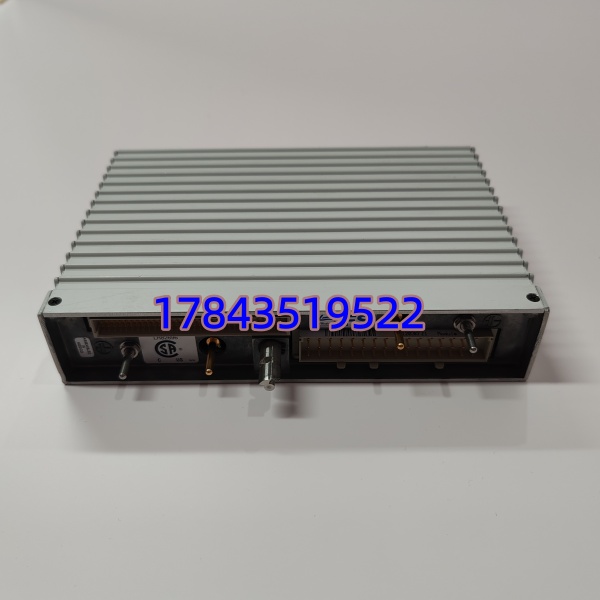

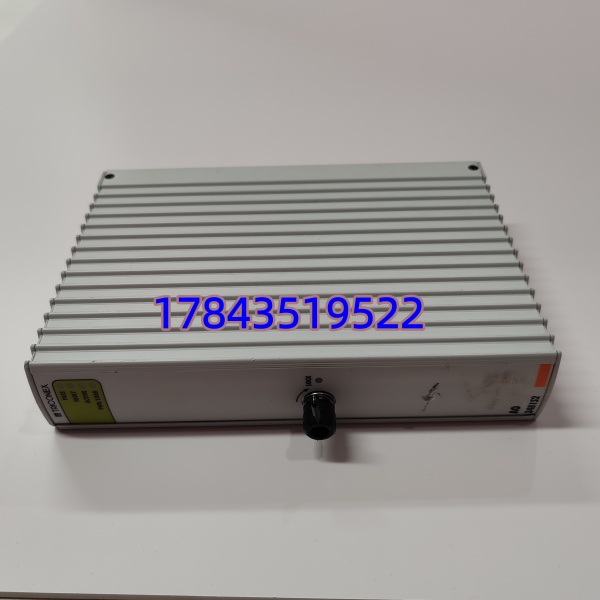

· 型号：A03481S2（内部件号，等效市售 Tricon 3503E 24 VDC DI Module，常见 3503E-8101 / 4119-4101）
· 品牌：Triconex (Schneider Electric)
· 系列：Tricon CX TMR Safety System — Model 3503E Digital Input Module (24 VDC)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | A03481S2 → 功能对应 3503E (Order No. 3503E-8101 / 41194101 等；S2=增强诊断固件)，以现用卡正面标签 P/N 为准 |
| 产品类别 | Tricon TMR Digital Input Module — 16 Point 24 VDC (Type 1 / Type 3 干/湿接点) |
| 适用系统 | Tricon CX V9.0 / V9.5 / V10 / V11 主机及扩展机架（V8 老机架需确认 3503E 兼容性——部分 V8 只认 3503A/B，严格来说先查你的 Main Processor 固件版本） |
| 输入通道数 | 16 通道，每通道三路独立光耦（A/B/C 三分支）并行读入主处理器做 2oo3 表决 |
| 额定输入电压 | 24 VDC（工作范围 15–30 VDC；典型逻辑阈值 ON ≥18 V, OFF ≤5 V） |
| 输入类型 | 干接点（无源开关）或湿接点（有源 24 VDC 源），极性敏感（A 端接 +24 V, B 端回 COM） |
| 线上诊断 | 支持断线(Open Wire)、短路(Cross Talk)检测（需使能 Software Option 及现场回路适当阻抗/泄放电阻——严格来说干接点需接上拉/泄放电阻才可靠检断线） |
| 通道隔离 | 通道–主处理器及通道组间光电隔离 ≥1500 Vrms；三分支 A/B/C 各自隔离 |
| 响应时间 | < 3 ms（信号传播 + 表决延迟，含 Triple Scan 周期典型 5–7 ms 端到端） |
| 所需端子组件 | 配 Tricon 端子块(如 4200T / 4210T 系列 24 VDC DI 端子块)及预装电缆(Trident 或 37-pin D-sub 电缆)——以你机柜现用端子型号为准 |
| 背板供电 | +5 VDC 逻辑由 Tricon 机架背板供给；现场回路需外部 24 VDC 安全/非安全电源 |
| 状态指示 | 模块面板上 Tri-color LED per point (ON/OFF/Fault) + Module Health / Vote Status / Communication LED |
| 工作温度 | 0 ～ +60℃（控制柜内通常要求 <50℃ 进风）；存储 -40～+85℃ |
| 湿度 / 防护 | 5–95% RH 非冷凝，IP20（柜内安装），可选 Conformal Coating(G3) |
| 认证标准 | TÜV / IEC 61508 SIL 3、FM/ATEX/IECEx Class I Div 2（依版本及整体 SIS 回路认证），符合 IEC 61000-6-2 |
| 热插拔 | 支持在线更换（Tricon 自动重枚举三分支，更换后确认 Module Health Green + 点名 OK，建议下装 I/O Definition 清报警） |
| 物理尺寸 | 标准 Tricon 单槽宽（与 3501E DO / 3700A AI 同高度），重约 0.5–0.7 kg |
产品介绍
在沿海某 LNG 接收站碰过：ESD 系统（Tricon V10）大修后开机，#1 主架 3503E 第 5 组 4 通道报”Input Degraded — Branch C Open”，复位后时好时坏——拆下测背板针孔微氧化致 C 分支接触电阻偏高（第 8 年运行，盐雾轻微渗透）。Tricon DI 挂了意味着现场急停按钮/火焰探测器/压力高高三取二输入可能降级至 2oo2 监视或局部旁路（依 SRS 设定），SIL 3 完整性受影响，在 HAZOP 审查里是大项。
Schneider 对 Tricon 老代 I/O（3503E 某些 Rev）已发 Lifecycle Limited 通告，新订交期 8–20 周且部分区域 EOL。按 ABC 法属 A++ 关键 SIS IO（影响紧急切断/联锁可用性）——建议按每主架＋扩展架 N 个机架备 min(1件, round(N/3～4)) 且不少于 1 件冷备，注意与现网 3503E 固件版本(S1/S2)尽量一致，换完 Tricon 自动同步不需重下装但建议 Verify Points。
应用场景与库存策略
3503E DI 模块故障后果：现场 ESD 按钮/压力开高/火焰探测器输入表决异常→SIS 降等或局部旁路→HAZOP 审查开出不符合项，严重时联锁拒动/误动风险。原厂交期不稳，拆机件光耦老化致单分支漂移是已知坑。
- 炼油/石化/化工/海上平台(ESD 急停按钮、压力高高三取二开关量、火焰探测器输出→3503E 24 VDC DI)—非它不可因需 Tricon TMR 三分支表决+SIL3 认证，普通 DI 卡不能替；建议按每 Tricon 主架+扩展架（或每 3–4 块同型 3503E）备 1 件冷备，防静电袋密封标注完整 P/N(3503E-8101 等)及 S2 固件版本。
- LNG/罐区 SIS（储罐高液位开关联锁输入）—建议大修窗口做通道抽检（短接测试 LED 及 Tricon SOE 记录），超 8 年运行酌情按 10–15% 轮换更新。
- 存量 Tricon V9/V10/V11（1998–2018 投运）—关注 Schneider Triconex PCN/Product Withdrawal，若有 EOL/LTB 按「min(2件, round(在用3503E块数/3))」战略囤货。
- 供应商代管(VMI)或 SIS 年度服务合约—大型装置(>2 Tricon 架)可谈授权服务方寄售或”坏件返修+备件借用池”降资金占用。
真实案例：某炼化催化裂化装置 ESD 系统（Tricon V10，3 主架+1 扩展）大修后开机，#2 扩展架 3503E 第 13 通道（分馏塔顶压力高高三取二之 #C 点）报 Branch A 开路——现场查端子接线 OK，怀疑模块背板接触簧片疲劳。库房有 1 件去年按建议多囤的同 P/N(3503E-8101 S2) 冷备，热插更换后 8 min Tricon 自动重枚举恢复正常（Verify Points 全绿）。事后把全站 Tricon I/O（3503E DI / 3604E DO / 3700A AI 等）设最低水位线，并要求每次大修做 DI 通道短接 SOE 测试——再没因此 SIS 降等。
