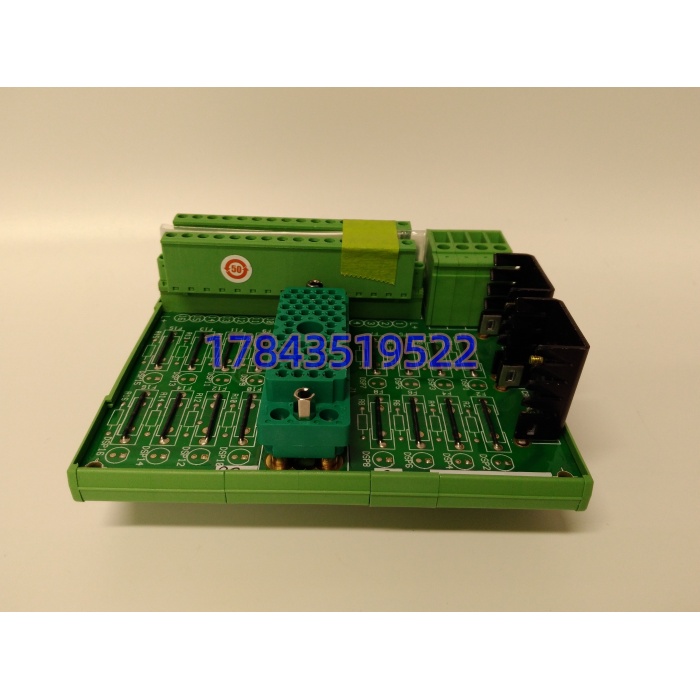

描述
产品详情
· 型号：9662-610（3000520-390C1R）
· 品牌：TRICONEX / Schneider Electric
· 系列：Tricon TMR SIS 终端面板（DO Fuse Panel）
规格参数

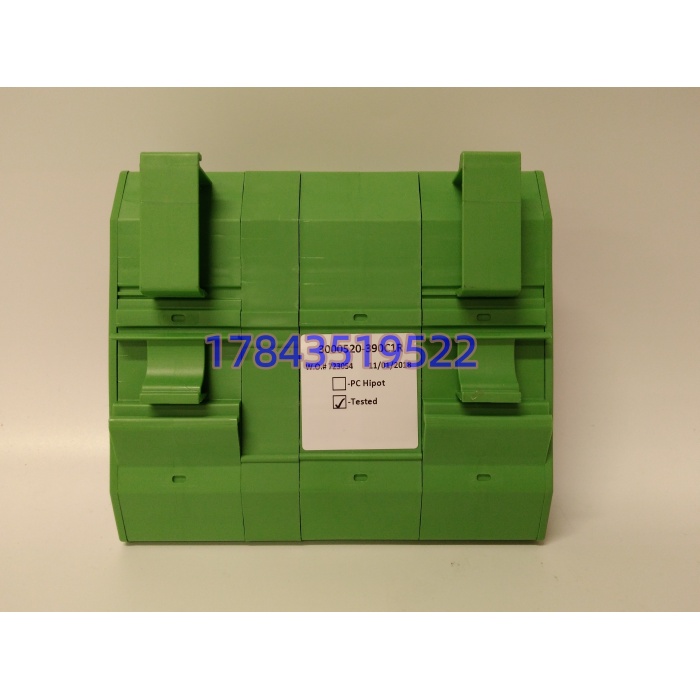

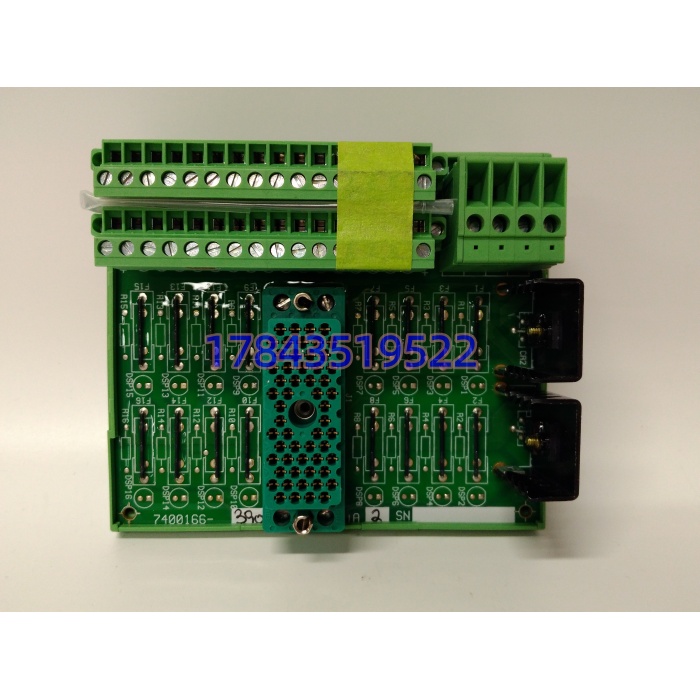

| 参数项 | 规格描述 |
|---|---|
| 面板定位 | Tricon DO 模块外置终端熔断指示面板（Termination / Fuse & Indicator Panel） |
| 适配系统 | Tricon TMR v9/v10/v11 SIS/ESD；配 3624/3625/3636E/3636R/3664/3674/3504E 等 DO 模块 |
| 订货号 | 9662-610，产品代码 3000520-390C1R（C1R=面板修订/标签组） |
| 通道形式 | 16 点共用（Commoned），即 16 负载端+公共 PWR+/PWR-；32 点 DO 模块需 2 块面板（标 1-16 / 17-32） |
| 现场侧电压 | 依版本 24VDC（±10%）或 115VAC 50/60Hz；3000520-390C1R 常见标 115VAC，需以实物铭牌为准 |
| 保险丝 | 每通道或每组 COM 串快熔（典型 2A/3A/5A 依最大负载×1.5 选型），带熔断 LED 指示 |
| 最大总电流 | 单面板 10A（配 3625 限模块功耗）/ 16A（依模块类型降额） |
| 隔离 | 无通道间隔离（共用 COM）；与 DO 模块间靠模块内部光耦隔离，面板本身不提供通道-系统隔离 |
| 指示 | 每路熔丝旁 LED（熔断亮红灯），无模块级通信 LED |
| 接线 | 前端接 DO 模块经多芯电缆（LOAD/PWR 端子），后端接现场负载；端子 2.5mm²（14AWG） |
| 安装 | DIN 导轨或盘柜面板螺钉安装（非 Tricon 机架槽位，不占机架槽） |
| 热插拔 | 不支持带电整体挪面板（会断现场负载电源），但可单换熔丝；DO 模块本体支持机架热插拔 |
| 工作温度 | -20…+60℃（原厂面板手册值；商家标 -40…+85 多套工业 PC 参数） |
| 防护 | IP20 柜内 |
| 认证 | CE / UL / cUL（依批次），用于 Class I Div 2 需确认具体证书 |
| 尺寸重量 | 约 160×120×40 mm / 0.4 kg（依外壳批次） |
| 生命周期 | Tricon 老平台终端面板，Schneider 逐步减供，按 NCNR 返单；二级市场库存/拆机为主 |
产品介绍
从 F 安全生命周期切：9662-610 是 Tricon 机柜里”DO 模块说通了，但现场电磁阀线圈短路谁扛”的那道熔断器。Tricon 的 3636R 内部有自恢复电子保护，但炼油厂电磁阀群长期工作在 24VDC/2A 感性负载下，电缆破皮对地短路如果持续几秒，模块内部输出 MOSFET 会热累积老化——这时候 9662-610 面板里的 3A 快熔先断，保护的是几万的 DO 模块和整列 TMR 通道。现场实测发现，不少厂把 9662-610 和 3604E（DO 模块本体）混着叫”Triconex 9662 输出卡”，采购单写”9662-610 ×1″结果买回 3604E 插机架，尺寸不对——因为 9662-610 是盘柜门后 DIN 导轨上的端子面板，3604E 才是机架 3U 插卡，两代形态隔着一个机柜门。
严格来说，9662-610 的”每点熔丝”在工程上常被简化：老装置 16 点 DO 如果现场是 16 个独立电磁阀，就每点串 3A 快熔；如果是 8 个电磁阀+8 个指示灯，可以分组 COM 熔丝。3000520-390C1R 这个产品代码锁死的是面板硬件+标签组，不含熔丝安培值——熔丝是现场按负载选的，备件单写”9662-610″必须附带”熔丝 A 值清单”否则上机还要反算。供应链价值算账：一块 9662-610 贸易商喊 800–6000 元落差在是不是原厂 Tricon 标、熔断 LED 透镜有无黄化、端子螺钉有无拧花、3000520-390C1R 激光标能否回溯；但一次电磁阀线圈短路没熔丝保护、烧穿 3636R 输出级导致 ESD 该动不动，装置联锁失效的代价够买两百块面板。ABC 进 A 类（安全相关辅件），冷备必须”9662-610 面板 + 同规格熔丝一包 + 现网负载电流清单”整套封存，别只买裸面板。
应用场景与库存策略
DO 终端面板最阴的故障不是熔丝断（断了有 LED 好查），是”熔丝座弹簧片硫化，接触电阻从 5mΩ 漂到 0.8Ω，DO 带载时面板端子温升 40℃，仪控盯 DCS 输出状态不盯面板端子温度，等端子烧熔粘连导致电磁阀常带电才反推到 9662-610 老化”。
- 炼化 ESD 系统（Tricon 机架 3636R 下挂 9662-610 面板，驱动 16 台进料阀电磁阀）：非它不可，DO 模块自保护不够扛长期短路；建议每面 Tricon 机柜按”在线面板数 ×1 冷备”备，且冷备件每 24 个月上电测熔丝座接触电阻。
- 海上平台 ESD/PSD（防爆间外盘柜 9662-610 汇 115VAC 声光）：ABC 定 A 类，安全库存 1 件自有冷备 + 供应商代管 1 件，交期按贸易商现货 3–7 天，原厂 NCNR 12–20 周。
- 老 Tricon 升 Tricon CX 过渡期：若规划迁新 SIS，9662-610 只备现网 10% 做过渡，不追加 last buy。
- 电厂氢气站/氨区 ESD（防爆区盘柜）：建议 9662-610 与 DO 模块 3636R、外部 24VDC 电源端子捆绑备，单换面板不备熔丝等于半备。
- 核电辅助 SIS（监管留痕）：冷备件 SER 段与在线同批次，3000520-390C1R 修订必须一致，跨批被审计挑刺。
某个项目里碰过这样一档：华南 LNG 接收站 BOG 压缩机 ESD，Tricon 3636R 下 9662-610（3000520-390C1R，24VDC 版）驱动 16 台电磁阀。台风天电缆桥架进水，#7 电磁阀线圈对地半短路，电流 3.8A 持续 4 秒。3636R 内部自恢复保护动作但 MOSFET 热累积，输出级老化；9662-610 里 #7 熔丝是 5A 慢熔没断（选大了），结果模块先伤。拆面板看 #7 熔丝座弹簧片已硫化发黑，从备件柜取同 9662-610 换上（熔丝改 3A 快熔），之后把”熔丝座接触电阻季度测试+熔丝 A 值按负载×1.5 重算”纳入 ESD 定期试验。再没在汛期抓瞎。
