描述
产品详情
· 型号：9563-810
· 品牌：Triconex（Invensys / Schneider Electric）
· 系列：Tricon TMR Safety System — External Termination Board（DI 型）
规格参数
- 产品类型：Triconex 数字量输入外部接线端子板（Termination Panel / TB）
- 配套模块：Tricon DI 模块 3503E（24V AC/DC 32点）、3501E（48V）等，依具体 I/O 类型选对应端子板型号
- 输入信号类型：无源干触点或有源湿接点（通常 24V DC，依配接 DI 模块而定）
- 接线方式：可拆卸螺钉端子块（Screw Terminal），现场线径通常 0.2–2.5 mm²
- 通道数：与配接 DI 模块一致（通常 32 点分 8 组 COM，每组 4 点共用公共端）
- 公共端配置：每组 4 点独立 COM 端子，支持源型/漏型接法（依系统设计要求）
- 连接方式至 I/O 模块：专用多芯扁平电缆或预制带屏蔽电缆（Tricon 指定型号，如 957x 系列电缆需核对）
- 隔离：现场接线与 Tricon 逻辑侧通过 I/O 模块光电隔离，端子板本身提供线路熔断/滤波保护（依版本）
- 安装方式：DIN 导轨安装或螺丝固定于端子板安装板（Terminal Board Mounting Panel）
- 工作温度：0～+60℃（柜内），存储 -40～+85℃
- 湿度：5～95% RH 非凝露
- 认证：作为 Tricon SIL3 系统组成部分，符合 IEC 61508/ ISA-84.01（整体系统认证）
- 物理尺寸：约 按 Tricon 标准端子板尺寸（通常 ~180×120×35mm，具体以实物为准）
产品介绍

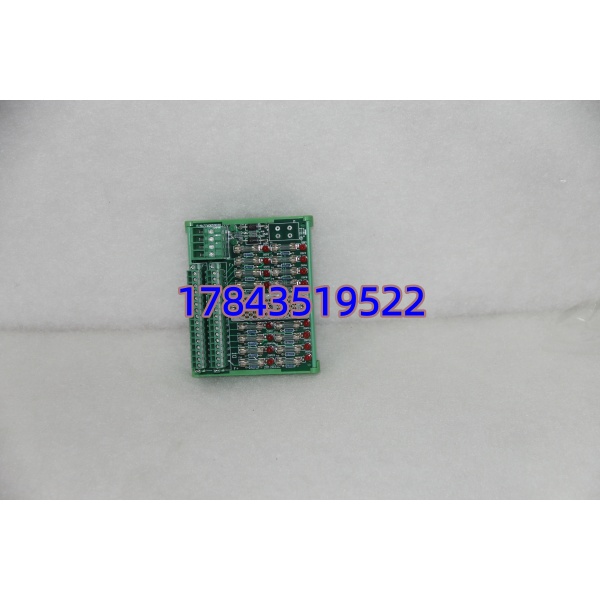

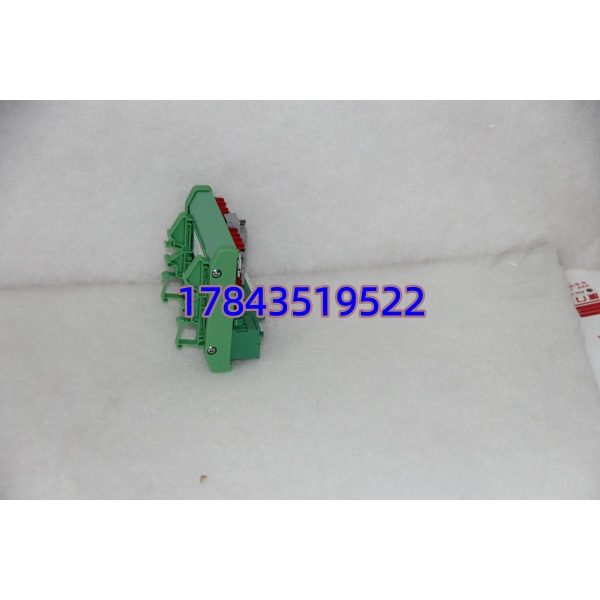

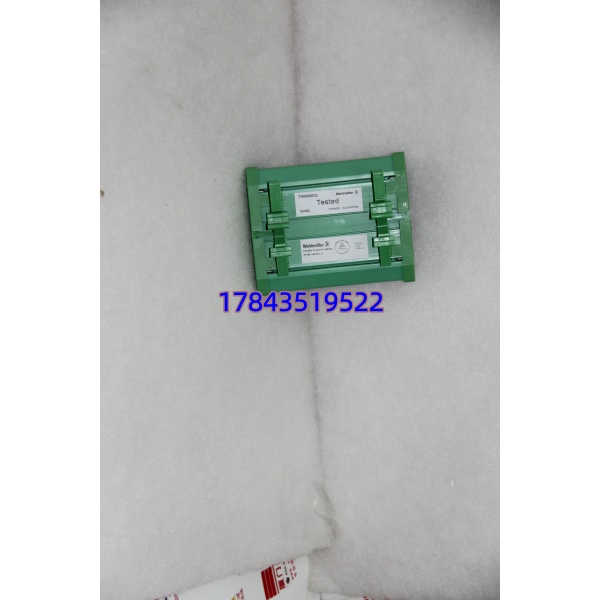

9563-810 是 Triconex Tricon SIS 系统的数字量输入外部接线端子板，装在控制柜端子排区域，一端接现场急停按钮、液位开关、压力开关等 DI 信号，另一端通过专用电缆连 Tricon DI 模块（如 3503E）。它本身不带逻辑处理，作用是提供规范接线点、公共端分配、线路保护和与模块的物理解耦——换 I/O 卡时端子板不动，现场线不用动。
跟普通端子排不同，9563-810 是按 Tricon DI 模块引脚定义一对一设计的，COM 分组和通道排列跟 3503E 的 8 组×4 点严格对应。有一点要注意：Triconex 端子板型号多（AI/AO/DI/DO/PI 各有不同），9563-810 只配 DI 模块，买错配到 DO 或 AI 插不上或接线定义不对——订货一定核对所配 I/O 模块型号及电缆型号（如 9571-810 等，需核对）。
应用场景与行业案例
坦白讲，端子板很少坏，但现场改造时原有端子板烧蚀（感应雷击或接错 220V）、丢失、或扩建新增 DI 回路时没备件——临时用普通端子排飞线接 I/O 模块插头是违规做法，年检过不了 SIL 审查。
典型场景：
- 炼化 ESD 系统——急停按钮、现场液位开关经 9563-810 接入 Tricon 3503E，SIL3 回路要求规范端子标识和隔离
- 海上平台——F&G 手动报警按钮回路，端子板 DIN 轨安装节省空间，便于单点排查
- LNG 接收站——压缩机区 DI 信号集中接线，配合 Tricon 扩展机架远端 I/O，端子板统一型号方便 MRO 库存
- 化工——反应器超温联锁开关量输入，要求现场线与逻辑侧隔离，端子板配合模块光电隔离双重防护
真实案例：
前年某乙烯装置大修，拆 DI 模块做通道测试时不小心把原装端子板摔断一个 COM 端子塑料卡扣，现场线压不住。库房翻出一块 9563-810 拆机件（之前扩建设备多余留的），断电拔原电缆（RJ/扁平头），新板固定、现场线复接、插回模块——五分钟恢复。要是没这块板子，要么临时焊线凑合（被 HSE 叫停），要么等快递延误开工。从那之后车间把 Tricon 各型端子板（DI/DO/AI）都列入最低安全库存。
常见问题解答 (FAQ)
Q1：9563-810 能直接插 Tricon 机架吗？
不能。它是外置接线端子板，装在柜内端子板安装区，通过专用电缆连接 I/O 模块前面插座，不占机架槽位。
Q2：配 3503E 一定用 9563-810 吗？有没有别的选择？
Triconex 对不同 DI 模块有对应端子板型号（早期也有 9563 无后缀或其他变体），9563-810 常见于配 3503E/3501E 等新版 DI。老系统可能用不同编号，关键核对——①配接 I/O 模块型号 ②电缆插头类型（34pin/50pin 扁平或 RJ45 式）③通道数/COM 分组，三者一致才能替。
Q3：现场是 110V AC 开关节点，能用这块板子吗？
不行。9563-810 配合 24V DC DI 模块（3503E），现场信号电压须匹配模块额定值（最大约 42.5V）。110V AC 需选配 3502E（48V 上限仍不够）或专用 AC DI 模块及对应端子板，强电灌入会烧毁模块输入电路。
Q4：二手机端子板怎么验货？
目视检查螺钉无滑牙、端子塑料无碳化裂纹、铜片无发黑。上柜后通 24V 逐点短接验证模块点灯和 SOE 记录，确认无虚接。老装置拆下的注意清洁端子氧化层。
Q5：线缆（到 I/O 模块）要单独买吗？
通常要。端子板与 I/O 模块间用 Tricon 指定扁平/屏蔽电缆（如 957x 系列，长度有 0.5m/1m/2m 等），买备件时确认原系统所用电缆型号和长度，别只买端子板忘了线。
Q6：跟 Woodhead SST 9563-810 是一回事吗？
不是。市面上 Woodhead（SST）也有以 9563 开头的通信卡件编号，但 Triconex 9563-810 是 SIS 端子板，二者完全不互通。您之前问 Triconex 3503E，按 Tricon 端子板处理——如果实际要的是 Woodhead Profibus 卡请再说明。
