描述
产品详情

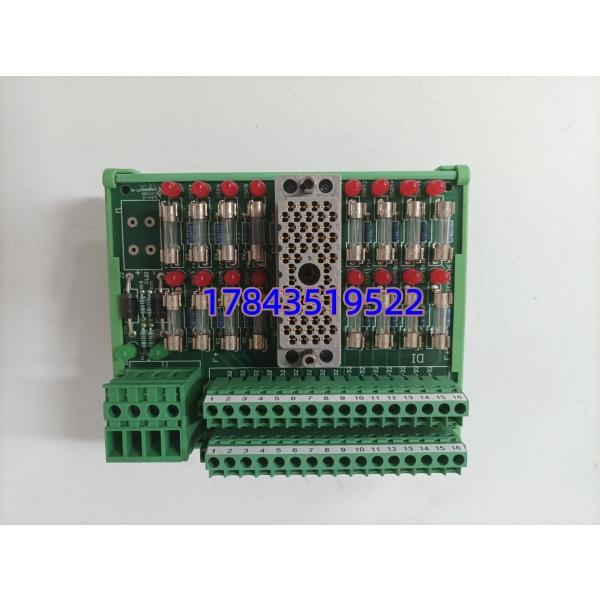

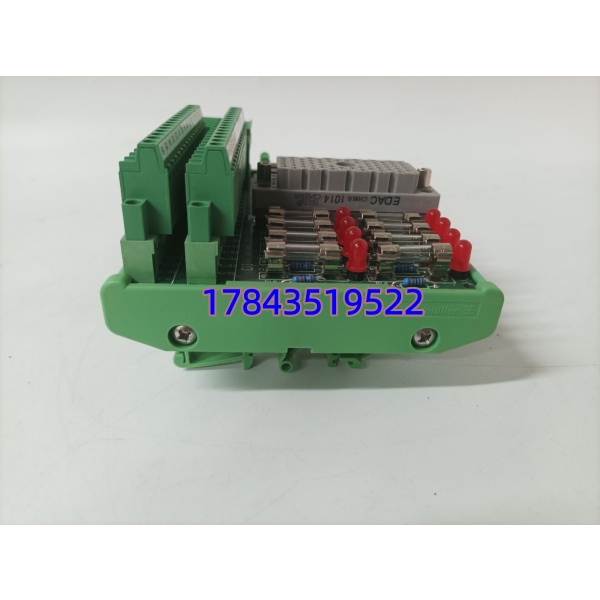

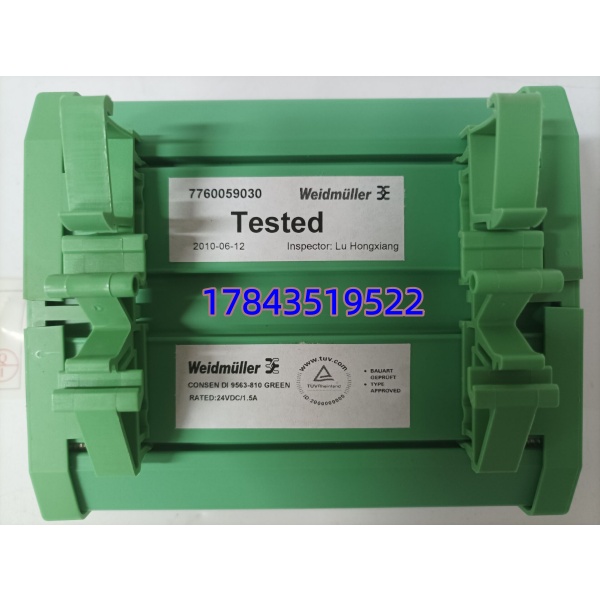

· 型号：9563-810
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon SIS（TMR 三重化安全仪表系统，兼容 v9 / v10 系统）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品类别 | 开关量输入端子板（Digital Input Terminal Board） |
| 订货号 | 9563-810 |
| 系统平台 | Tricon TMR SIS（配合 Tricon DI 输入卡件使用） |
| 信号类型 | 开关量 / 离散数字信号（干触点、有源 24VDC、NAMUR 近接开关） |
| 输入电压 | 标称 24 V DC（工作范围 18–30 V DC） |
| 输入点数 | 16 点（按 TMR 三重化为 3×16 独立采样通道，硬件级实时表决） |
| 漏电流 | 最大 3.3 mA，典型 2.5 mA |
| 每通道保护 | 独立熔断器 + 熔断指示器（ blown fuse 面板可见） |
| 诊断反馈 | 内置反馈回路电压检测，DI 卡微处理器持续校验输入态有效性 |
| 冗余架构 | TMR 三重化，三套独立采样链并行，硬件多数表决 |
| 隔离方式 | 通道间及对背板光电隔离 ≥500 Vrms |
| 故障诊断 | 开路、短路、超量程、传感器漂移、A/D 故障实时检测 |
| 响应时间 | <50 ms（含滤波与表决），满足快速安全回路扫描 |
| 供电 | 由 Tricon 主框架背板取电（内部逻辑电），现场侧 24V DC 外部供给 |
| 接线方式 | 弹簧端子 / 螺钉端子排（现场快速压接） |
| 安装方式 | 插入 Tricon 主框架 I/O 槽位前方，支持热插拔（需系统配置允许） |
| 工作温度 | 0 ~ +60 °C（标准工业控制柜）；部分渠道资料标 -40~+70°C 属混淆，以铭牌为准 |
| 存储温度 | -40 ~ +85 °C |
| 湿度 | 5%–95% RH，无凝露 |
| 防护等级 | IP20（柜内安装，端子板非现场设备） |
| 物理尺寸 | 约 150×80×35 mm（端子板形态） |
| 重量 | 约 0.5 kg |
| 安全认证 | IEC 61508 SIL3 / ISA S84.01 / TÜV Rheinland 认证 |
| 配套设备 | Tricon DI 卡件、MP3008 控制器、4351B 通讯模块 |
产品介绍
化工厂 ESD 紧急停车系统半夜弹”DI Channel 7 状态跳变”，安全继电器误动全站停车——这种事故八成不是 DI 卡坏了，而是 9563-810 这块端子板上的现场接线松了半毫米。它站在 Tricon TMR 架构的最前端，把限位开关、压力开关、温度开关的 24V 离散信号先收进来，做熔断保护和反馈回路诊断，再转交给后端 DI 卡的三套独立 A/D 采样链去表决。
选它而不是拿通用端子排改，理由很硬：每通道独立熔断器和熔断指示器，哪个现场回路短路了一眼可见，不用拿万用表逐点量；TMR 三重化在硬件层做多数表决，单点接线松动或单模块故障不会引发误停车，安全完整性锁死 SIL3；反馈回路电压检测让 DI 卡的微处理器能持续校验”我读到的 1 是不是真的 1″，共模噪声和元器件老化都被挡在门外。缺点也得说在前头——它只认 Tricon TMR 架构的 DI 卡和主框架，往普通 PLC 机架或 DCS I/O 槽上插是笑话；端子板本身不带逻辑运算，所有表决和联锁判断在 Tricon 控制器里做，别指望它当独立安全继电器用。
