描述
产品核心详情

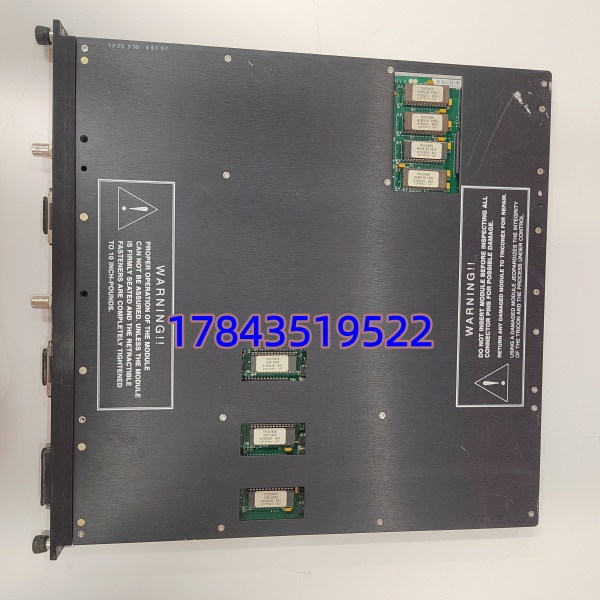

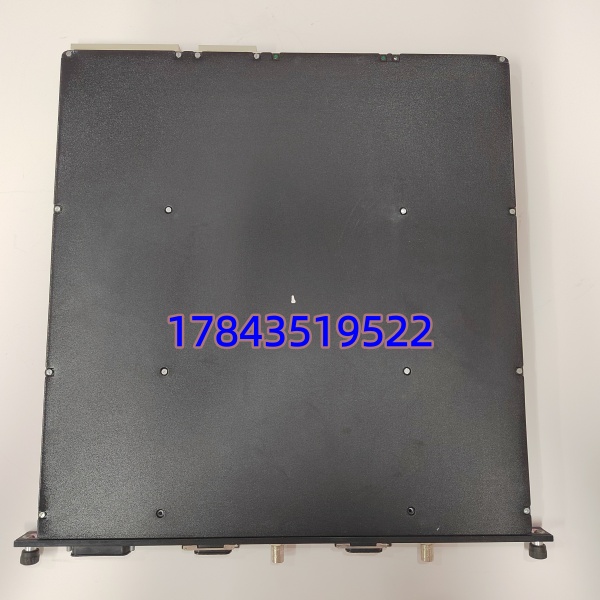

· 型号： 4329
· 品牌： TRICONEX（英维思 Invensys / Schneider Electric）
· 系列： Tricon SIS — Network Communication Module (NCM)
技术参数
| 参数项目 | 规格数值 | 备注/标准 |
|---|---|---|
| 产品全称 | Triconex Network Communication Module | 型号 4329 / 4329G |
| 适用机架 | Tricon Main/Expansion Chassis | 推荐 V8.x 及以上固件 |
| 通信接口 | 2 × BNC (NET1/NET2) | 10BASE2 同轴电缆 |
| 辅助接口 | 1 × RS-232 (DB-9) | 本地配置与诊断 |
| 通信协议 | TSAA / Modbus TCP/IP | 双网隔离架构 |
| 供电方式 | 5 VDC (背板取电) | 典型功耗 4-5W |
| 端口隔离 | 500 VDC | 以太网与系统背板间 |
| 安全认证 | IEC 61508 SIL 3 | FM/CE/UL/cUL 认证 |
| 诊断指示 | PASS/FAULT LED + 端口灯 | 状态可视化 |
| 热插拔 | 支持 | 在线更换不影响逻辑 |
| 工作温度 | 0°C 至 +55°C | 机柜内安装 |
产品介绍
现场实测发现，不少仪表工程师容易混淆 NET1 和 NET2 的用途。4329 的价值在于物理隔离：NET1 跑 TSAA 协议，专门负责 Tricon 控制器之间的高速数据同步和时间戳对齐（这对 SOE 事故追忆至关重要）；NET2 则是开放网，负责把数据丢给 DCS 或 OPC Server。在某个乙烯项目中，因为误把 NET2 当成 NET1 接线，导致系统时间不同步，查了整整两天。
严格来说，它只支持 10Mbps 的半双工通信（基于 BNC 同轴架构）。如果你的工厂网络已经全面光纤化，强行用转换器接可能会遇到广播风暴。相比起新型的 4351A（RJ45千兆版），4329 胜在兼容性极广，几乎适配所有现役的老款 Tricon 机架。对于采购来说，能买到现货且无需改动机柜布线，就是最大的成本节约。
替换与升级建议
| 对比型号 | 兼容性级别 | 差异说明 | 成本/工时影响 |
|---|---|---|---|
| 4329G | ✅ 直接替换 | 硬件完全互换，固件兼容 | 零成本，插上即用 |
| 4351A | ⚠️ 需评估升级 | 接口变为 RJ45，需改物理布线 | 需新增收发器或重布线，耗时 1 天 |
| Foxboro FBM | ❌ 硬件不兼容 | 物理插槽与背板协议完全不同 | 无法替换，需整套系统变更 |
常见问题解答 (FAQ)
1. 这玩意儿能直接插在我现在的老 Tricon 机架上吗？
只要机架还在跑 V8 或以上版本，基本都能认。但千万别插在备用槽位上就不管了，必须在 TriStation 软件里把槽位类型配置成 NCM，否则 PASS 灯不会亮。
2. 接口是 BNC 的，怎么对接我们现在的 RJ45 交换机？
得用 Tricon 官方的外部收发器（Media Converter）把 BNC 转成双绞线。别自己随便找个闭路电视的转换器凑合，工业现场的电磁干扰会让你怀疑人生。
3. 支持热插拔吗？在线换会不会导致装置跳车？
支持热插拔。拔掉它只会影响 DCS 监控和数据记录，Tricon 主控制器依然在跑，联锁逻辑不会丢。不过稳妥起见，还是建议在装置平稳运行时操作。
4. 原厂不是停产了吗？你们这货靠谱吗？
官方确实 EOL 了。我们现在供应的是经过严格测试的库存备件或拆机件。发货前我们会通电跑一遍诊断，确保 PASS 灯常亮，这点可以放心。
5. 买了之后如果配置不上怎么办？
这东西硬件坏的概率极低，大多是不熟悉 TSAA 协议配置。如果是配置问题，我们可以远程指导；如果是硬件故障，直接包换。
