产品详情

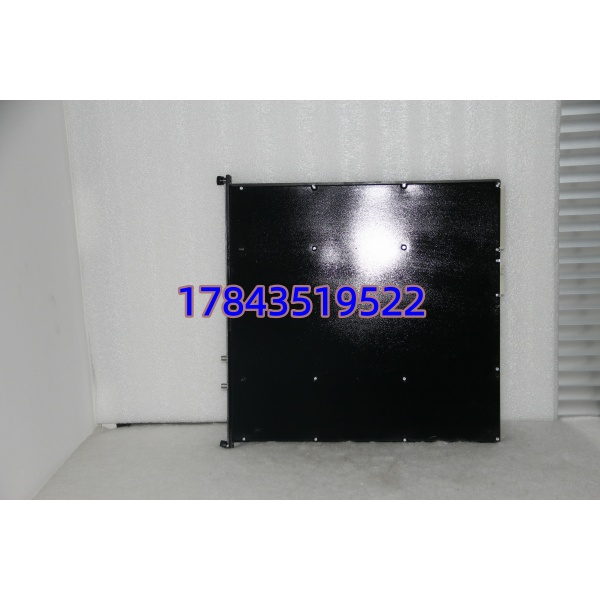

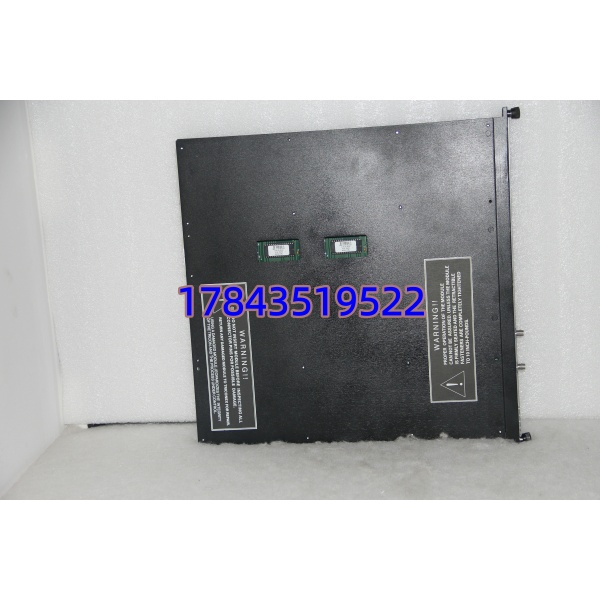

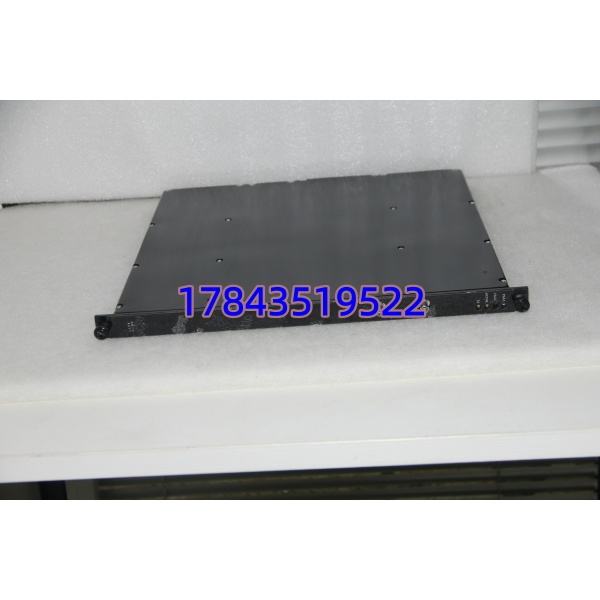

· 型号：4211（Digital Output Module, 24 VDC Solid State）
· 品牌：Triconex / Schneider Electric（原 Invensys）
· 系列：Tricon v9 / v10 / v11 TMR SIS
规格参数
- 模块类型：数字量输出模块（DO），TMR 三重化架构，每通道三路独立驱动后经硬件表决输出
- 输出通道数：常见 16 通道（4211-100 型）或 32 通道（4211-110 型），依具体 P/N 而定
- 输出电压：标称 24 VDC（外部现场电源供电，模块内部控制接通/断开）
- 额定负载电流：0.5 A / 通道（阻性负载），总模块电流受背板及端子供电能力限制
- 短路保护：内置电子限流，短路时自动关断对应通道并上报诊断，排除故障后可软件复位
- 导通压降：典型 < 0.5 V @ 额定负载（MOSFET 固态输出）
- 关断漏电流：< 0.1 mA
- 响应时间：逻辑指令 → 输出动作 < 10 ms（典型）
- 状态指示：前面板 PASS / FAULT / ACTIVE LED + 每通道 Output ON LED
- 在线诊断：持续监测开路负载、短路、驱动管失效，结果送 TriStation SOE
- 热插拔：支持（Tricon 机架运行中插拔，拔件时输出按 Fail-Safe 组态动作）
- 配套端子块：需匹配 Tricon 端子排，如 24 VDC DO 常用 9662-610 或 9771-210（以你机架版本为准）
- 工作温度：0℃ ~ +60℃（机架内），存储 -40℃ ~ +85℃
- 湿度：5%~95% RH，非冷凝
- 安全认证：IEC 61508 SIL 3，FM/CSA/CE，部分版本 ATEX
- 物理尺寸：标准 Tricon 单槽 I/O 模块，约 305×127×25 mm（长×高×深）
产品介绍
Triconex 4211 是 Tricon TMR 安全系统里的 24 VDC 固态数字输出卡，专用于驱动 ESD 紧急切断阀 solenoid、消防泵启动线圈、火炬放空阀及声光报警器等安全相关负载。和普通过 PLC DO 卡最大区别在于：三路微处理器各自独立算完输出命令，硬件表决一致才真正导通 MOSFET——单通道驱动管短路或开路不会造成误动或拒动，系统自动降级到双通道继续运行并报警。
有一点要注意：4211 是 Tricon 专用 I/O，不兼容 Quantum/Modicon 机架，必须配正确型号端子块且现场 24 VDC 电源要独立分开（不能共用机架内部电源）。早期 v9 机架和部分 v10 固件对 4211 新固件有限制，换件前核对 MPU Firmware Rev，免得插进去报 Module Mismatch。该模块原厂已进入 EOL/Limited 状态，目前采购基本靠库存全新或认证翻新品。
应用场景与行业案例
我在现场碰到过一套催化裂化装置 ESD 系统，凌晨跳车后查 SOE 发现 4211 Ch.5 报 Load Open——现场 solenoid 线圈引线磨断，模块诊断直接抓出来，值班工十分钟换线恢复。换成普通 PLC DO 卡这种开路根本发现不了，直到下次联锁测试才露馅。这就是 TMR DO 带负载线诊断的价值。
典型场景：
- 炼油/乙烯装置 ESD 系统——驱动紧急切断阀 solenoid（24 VDC 0.5 A），SIL 3 架构要求 TMR DO 防单点失效，普通 DO 过不了 SIL 审计
- 海上平台火气系统（F&G）——联动声光报警器、消防泵启动继电器，模块在线诊断确认负载回路完好
- 大型汽轮机组保护——驱动跳闸电磁阀（Trip Solenoid），2oo3 表决确保单卡故障不误跳机也不拒动
- LNG 接收站 BOG 压缩机组——与安全关断阀联锁，需 Fail-Safe 组态（失电/模块故障→阀门回到安全位）
- 电厂锅炉 MFT 回路辅助输出——驱动辅机跳闸继电器，配合 SOE 记录动作时序用于事故分析
真实案例：某化肥厂合成氨装置 Tricon 机架报 4211 Fault，拆下目测无明显烧痕但 TriStation 报”Output Driver Failure Ch.12-16″。翻库存找出一块测试合格的翻新 4211，热插拔换上，下载配置（约 30 秒）系统恢复正常，避免了等待原厂两周交期导致装置降负荷运行。事后老师傅说”幸亏库房留了块测过的备件，不然这班值夜要写事故报告”。
常见问题解答 (FAQ)
Q1：4211 支持热插拔吗？拔的时候现场负载会怎样？
支持热插拔。拔出时各输出点按你在 TriStation 里组态的 Fail-Safe 状态动作——通常是断开（de-energize），也就是 ESD 切断阀会回到安全位。插回去模块自检通过后自动同步主处理器状态恢复输出。建议拔前确认 Fail-Safe 方向符合工艺安全要求，别在开车/运行高危窗口盲拔。
Q2：4211 和 4210 / 4221 有什么区别？能混用吗？
4210 一般是 32 点 24 VDC DO（部分资料标注），4221 是 120/240 VAC 继电器输出型。通道数、电压等级、端子块均不同，不能互换插同一槽位——Rack Config 会报 Wrong Module Type。换件必须核对原卡槽位组态里的 Module Type 与你买的 P/N 一致。
Q3：停产了买不到全新件怎么办？
原厂 EOL，主流做法是采购经功能测试的认证翻新品（含 TriStation 联机读 ID + 带载测试报告）。保守做法：每个关键机架按 N+1 备一件。迁移新 Trident 平台可选 4351B DO 模块，但需换机架/底座/端子——单纯换 I/O 不建议跨平台混用。
Q4：程序或组态会丢吗？换 4211 需要重新下装逻辑？
不会。Tricon 主处理器保存全部组态和逻辑，新 4211 插上后从 MPU 自动加载配置。唯一要核对的是 Firmware Revision 兼容——大版本差太多会弹 Warning 或拒认模块，严重时需先升 MPU 固件（此操作要谨慎，影响全机架）。
Q5：怎么鉴别拆机翻新件是否靠谱？
看 PCB 色差、金手指插拔痕迹、Schneider/Triconex 原厂激光序列号标签。上机架后在 TriStation → Hardware View 读 Module Info——假卡通常读不出正确 Firmware Ver 或报 Unknown Device。正规供货商应提供 8/16 通道带载测试截图和 SOE 诊断截图。
