产品详情

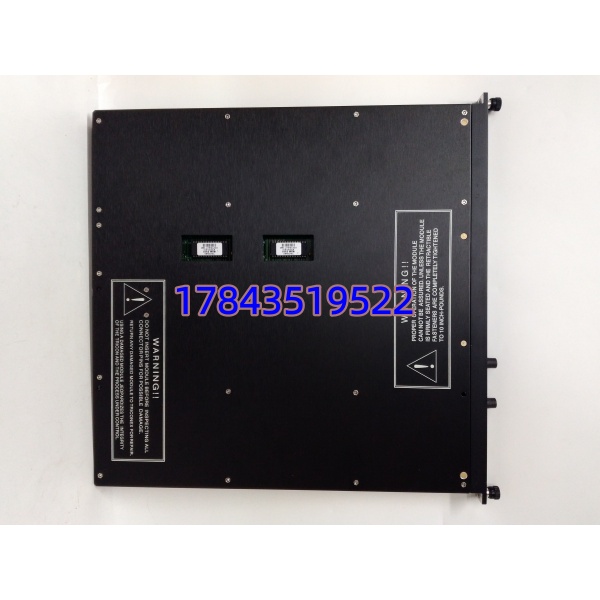

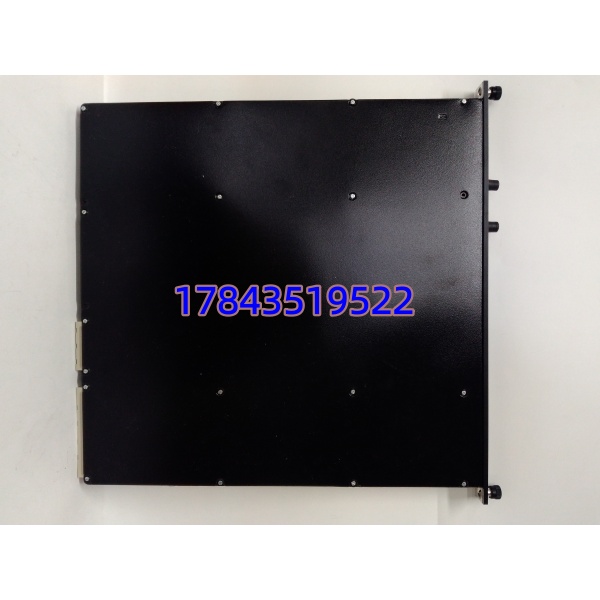

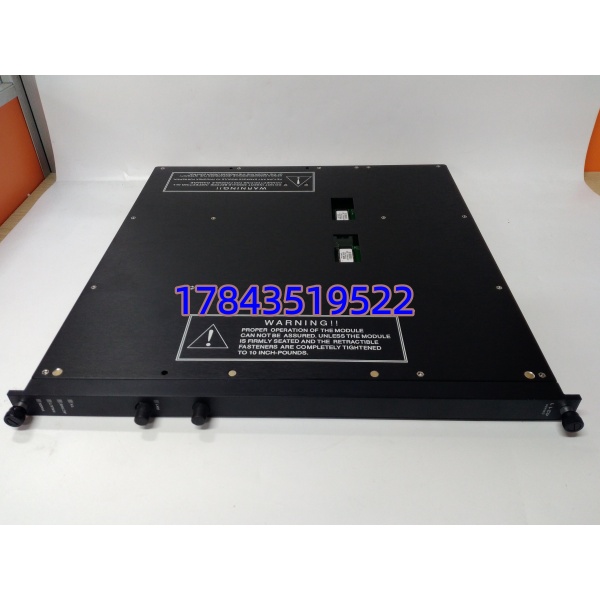

· 型号：TRICONEX 4211（Remote Extender Module, RXM）
· 品牌：Triconex / Schneider Electric
· 系列：Tricon Safety System — Remote I/O Expansion（配合 4210 Main Extender 使用）
规格参数
- 产品型号：4211（Triconex Remote Extender Module）
- 产品类型：Tricon TMR 远程 I/O 总线光纤扩展模块（安装于远程 RXM 机架）
- 配对模块：主端须用 4210（Main Extender Module），远端用 4211 ×3 组成 TMR
- 通信介质：单模光纤，ST 型连接器（每通道 A/B/C 各 2 芯 TX/RX，共 6 个 ST 口）
- 最大传输距离：单模光纤最远约 12 km（7.5 mile，依光纤衰减而定，多模不支持）
- 总线速率：Tricon I/O Bus 约 375 kbps（内部表决），光口速率依调制解调器
- 安装位置：远程扩展机架（Model 8102 RXM Chassis）Slot 1/2/3，三块为一组 TMR
- 供电方式：由远程机架背板提供 24 V DC（典型功耗需核对手册，约数瓦）
- 诊断指示：前面板 LED — PASS / FAIL / ACTIVE / TX / RX1 / RX2 / RX3
- 热插拔：支持在线更换（TMR 冗余允许单模块拔出不影响系统运行）
- 工作温度：-40℃ ~ +70℃
- 存储温度：-40℃ ~ +85℃
- 湿度：5% ~ 95% RH（非冷凝）
- 安全认证：IEC 61508SIL 3（作为 Tricon TMR 系统组成部分）
- 配套软件：TriStation 1131 / TriStation 4.0 组态识别，无需单独驱动
- 物理尺寸（参考）：约 200 × 110 × 93 mm，重约 1.05 kg
产品介绍
Triconex 4211 是 Tricon 安全系统远程 I/O 扩展的光纤中继模块，装在远端 RXM 机架里，通过单模光纤跟主机架的 4210 模块”对话”，把 TMR 表决后的 I/O 数据透传到几公里外的现场 DI/DO/AI/AO 卡件上。简单说——它是让 SIS 主机和远处安全关断阀信号”隔山打牛”还不丢 SIL 等级的桥梁。
和普通 RS-485 延长器不同，4211 走 Tricon 私有 TMR 协议，三路独立光通道做硬件表决，单根光纤断了或模块故障系统照跑（降级报警）。老装置常见用法：主装置控制室放 Tricon 主机架 + 4210，海上平台/偏远压缩站放 RXM 机架 + 4211×3。该模块目前仍属可订状态但在部分区域交期长，老系统改造多按原型号补单。
应用场景与行业案例
我处理过海上平台项目，主 Tricon 在陆上中控，井口平台距中控 8 km——没有 4211/4210 这对组合，你就得把所有电缆拉回中控或降格用普通远程 IO（SIL 不够），保险和 HAZOP 根本过不了。
典型场景：
- 油气田/海上平台 — 井口平台或卫星井场距主装置 >500 m，用 4211+单模光纤延伸 ESD/F&G I/O，抗雷击和地电位差，SIL 3 不受影响
- 长输管线压缩/泵站 — 分散站点 SIS 集中控制，避免每站独立 SIS 控制器，节省授权和运维成本
- 大型炼化装置界区分离 — 焦化单元与中心控制室物理隔离，通过 RXM 将安全联锁 I/O 拉回主 Tricon
- 电厂 BMS/TSI 远程机架 — 汽轮机附近高温区不便放主控制器，用 RXM 就近采集 DI/AI
真实案例：西北某天然气处理厂，老区 Tricon 主机架在 DCS 机柜间，新建脱硫单元距机柜间 3.2 km。初设想用普通 Profibus 光纤 Modem 拉远程 IO，HAZOP 审查被否——SIL 降等。后加装 4210（主）+ 4211×3（远程 RXM 机架）+ 单模光缆，TriStation 扫描远端 32DI+16DO 正常，SOE 时间戳无漂移。投运第 3 年一根光纤被施工挖断，系统只出”Channel C Degraded”报警没跳车——这就是 TMR 扩展的价值。
