描述
产品详情

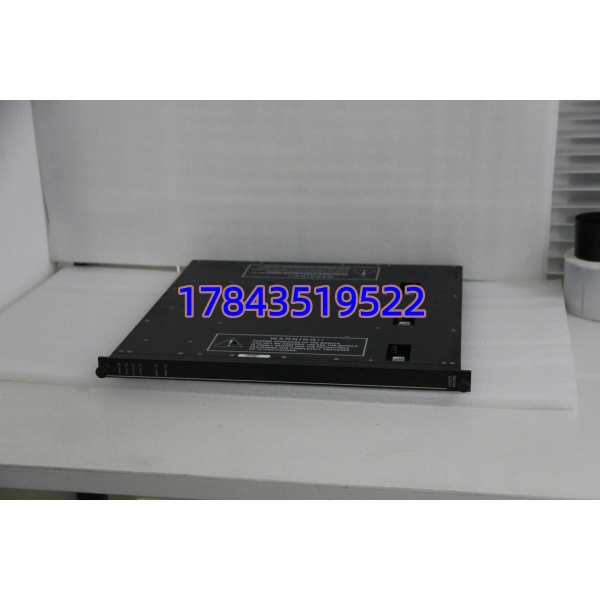

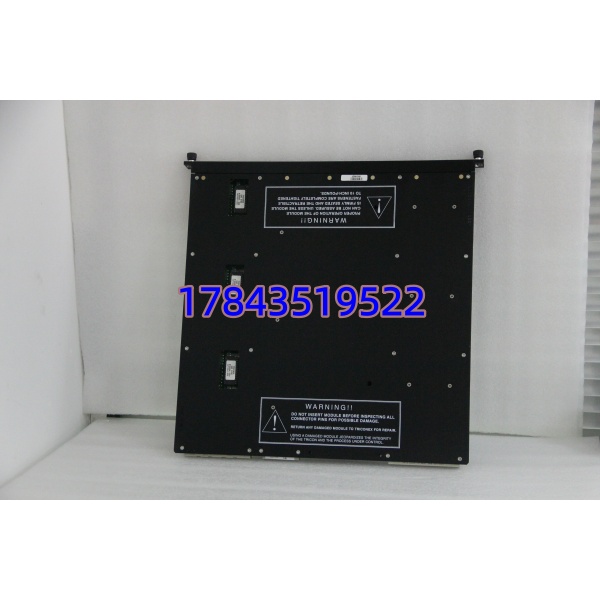

· 型号：3805E
· 品牌：Triconex（Invensys / Schneider Electric）
· 系列：Tricon v9 / v10 安全仪表系统 I/O Module
规格参数
- 产品类型：TMR 模拟量输出模块（Analog Output, AO）
- 输出通道数：8 通道，直流耦合，公共回线
- 输出信号范围：4–20 mA（超量程 +6%，即 2–21.2 mA）
- 分辨率：12 bit
- 输出精度：< ±0.25% FSR（4–20 mA 范围内，0–60℃）
- 负载要求：需外部回路电源 24 VDC（典型），250Ω负载需 ≥20 VDC，1000Ω负载需 ≥35 VDC
- 超量程保护：+42.5 VDC 连续，反极性保护
- 支路故障切换时间：< 10 ms（典型），≤ 20 ms（最大）
- 隔离方式：通道间不隔离，系统与现场回路隔离（光耦）
- 诊断功能：输出回路开路检测、负载故障报警、模块自诊断
- 热插拔：支持在线更换（系统运行态插拔，需遵循程序）
- 工作温度：0～+60℃
- 存储温度：-40～+85℃
- 湿度：5%～95% RH（无冷凝）
- 安装方式：Tricon 主机架或扩展机架指定槽位，配外部端子板（ETP）
- 安全认证：IEC 61508SIL 3，TÜV 认证，FM/CSA/CE
产品介绍
Triconex 3805E 是 Tricon 安全系统中最常用的 TMR 模拟量输出模块，专用于 SIS/BMS/ESD 系统的 4–20 mA 现场控制信号输出（调节阀、定位器、变频给定等）。三套独立输出电路并行工作，背板表决剔除故障通道，单路硬件失效不会导致输出异常或系统跳车。
与普通 DCS AO 卡不同，3805E 内置输出回路开路检测和通道健康自诊断，故障信息直接上报主处理器 MP（如 3805E MP 或 3009/4351A），配合 TriStation 可精确定位是现场断线还是模块本身问题。坦白讲，它在炼化装置里最大的价值不是精度，而是”单点故障不停机”——这点普通单通道 AO 卡做不到。
应用场景与行业案例
现场最怕紧急关断系统（ESD）的控制阀给定信号因 AO 卡故障漂移或死掉，导致装置误关断或非计划停工。3805E 的 TMR 架构+热插拔让你在工艺运行时直接更换故障模块，不用停 SIS 扫描。
- 炼油/石化 ESD 系统：控制紧急切断阀（ESDV）定位器 4–20 mA 给定，TMR 表决防止单卡故障引发误关断
- 海上平台 BMS/火气联动：燃烧管理系统的模拟量控制输出，SIL 3 认证满足船级社/API 要求
- 化肥/煤化工 汽包/炉压调节：与 Tricon MP 组态做 SIL 3 联锁+常规调节双用途，减少独立控制回路
- LNG 接收站压缩机组保护：防喘振阀模拟给定，要求高可用性且不允许单点故障跳车
真实案例：南方某千万吨炼油常减压装置的 ESD 系统，夜班 DCS 报一台 Tricon 机架 Slot 7 AO 模块”Leg Fault”。查 TriStation 发现 3805E 第三支路诊断异常但输出仍正常（2oo3 表决屏蔽故障）。调度只允许窗口期更换，夜班工程师热拔出旧件、插入备件，系统自动同步——全程未触发 ESD 动作，也未停工艺。事后拆旧件确认为某一支路电源片老化。这种场景普通单通道 AO 卡早跳车了。
常见问题解答 (FAQ)
Q1：3805E 支持热插拔吗？插拔时要注意什么？
支持。但必须在系统带电正常运行时拔出/插入，先松锁紧螺丝再抽出。拔之前确认 Tricon 处于”Healthy”状态且有冗余 MP 覆盖，插入新模块后等 LED 显示 PASS 再锁紧。切勿在机架断电时强行插拔，可能损坏背板连接器。
Q2：3805E 停产了吗？有没有替代型号？
Tricon v9 平台的 3805E 已逐步被新一代模块替代（如 3805H 或 Tricon CX 系列对应 AO），但 v9/v10 老系统仍可采购库存或翻新测试件。替代需核对机架版本和固件兼容性——3805H 与 3805E 插槽兼容但固件要求不同，不能盲目混插，以 TriStation 兼容性列表为准。
Q3：3805E 能和 3806E 混用吗？区别在哪？
3806E 是电压输出型（±10 V / 0–10 V），3805E 是电流输出（4–20 mA）。同一机架可混插但槽位组态必须匹配模块类型，接错现场设备会无输出或烧毁。选型时按现场变送器/定位器负载定，炼油装置 99% 用 3805E。
Q4：成色怎么鉴别？二手/翻新件有哪些坑？
看正面标签印刷清晰度、插针是否氧化发黑。上机架后用 TriStation 读模块序列号和诊断——能 PASS 自诊断、无历史故障锁存、LED 全绿才算合格。警惕”外观新但固件被写过乱”的件，可能报 Configuration Mismatch。建议只买带测试报告的供应商。
Q5：程序会丢吗？换模块需要重新下载逻辑？
不会。3805E 是 I/O 模块，用户逻辑存在主处理器 MP（3009/4351A 等）里。更换同型号 AO 模块后 Tricon 自动重配 I/O 映像，无需重新下载程序。但首次上线若槽位偏移需核对 I/O Map。
Q6：质保一般给多久？二手件值得买吗？
全新库存通常 12 个月；测试过的二手/翻新件市场惯例 3–6 个月或保开机。对于紧急备件，只要带 TriStation 上线测试报告且供应商保退换，二手测试件性价比高——但关键装置建议留一块全新做冷备。chen
