产品详情

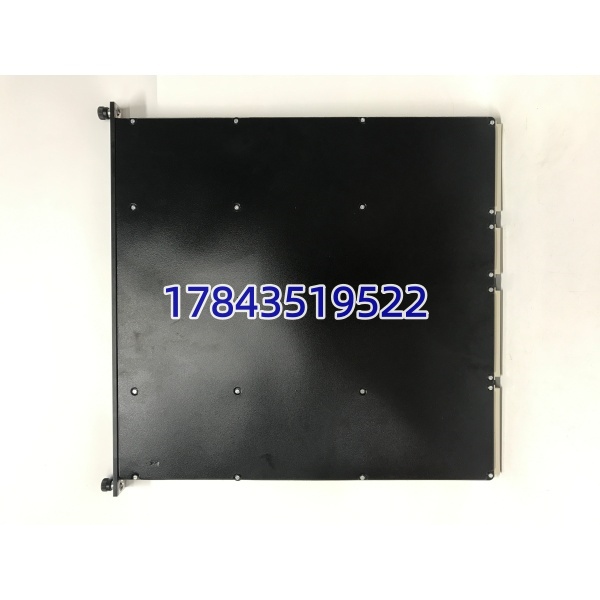

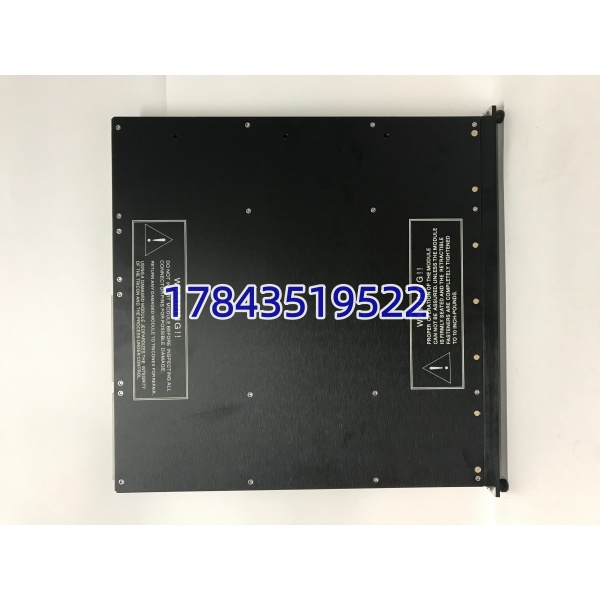

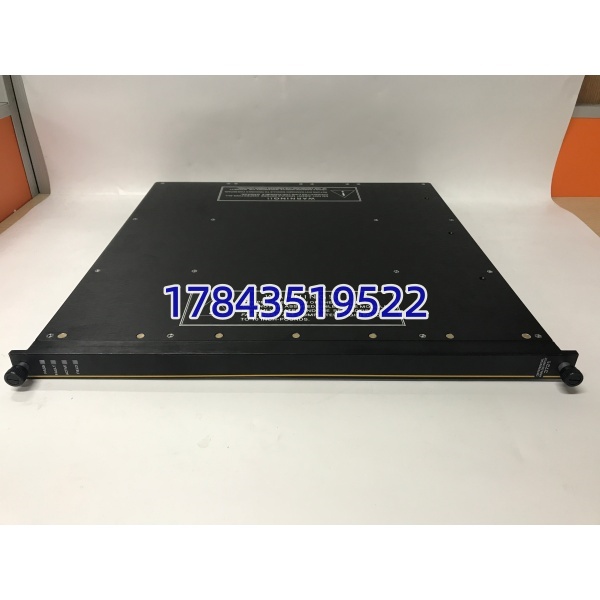

· 型号：3721（Triconex Tricon TMR Analog Input Module，常见完整标识 3721C1/C2）
· 品牌：Triconex（Schneider Electric — 原 Invensys Triconex）
· 系列：Tricon / Trident SIS — TMR Analog Input (AI) Module, 16-Channel
规格参数
- 模块类型：Tricon TMR 三重化模拟量输入模块（AI），16 独立通道
- 适用系统：Tricon (Model 3008/3009 CPU) / Trident / Tricon CX 安全系统机架（Slot 2 起均可混插）
- 输入信号类型（依外部端子板跳线/组态）：
- 电流：4–20 mA DC（标准，需 250 Ω shunt 电阻通常在端子板 TB 内如 9771-210 等）
- 电压：1–5 V / 0–5 V（直连，选择对应量程组态）
- 部分版本支持 HART digital overlay on 4–20 mA（需 HART modem 与 Tricon HART 选项）
- 输入通道数：16 路（三组独立 A/D 各采同一点，内部三取二表决）
- A/D 分辨率：16 bit（65,535 counts full scale）
- 精度：典型 ±0.1% of reading ±1 count（校准后，需核对 Tricon Accuracy Spec）
- 输入阻抗：电流模式 ≈ 250 Ω（外部端子板 shunt），电压模式 > 1 MΩ
- 隔离：通道组 ↔ Tricon 背板总线 500 V AC 测试（1 min）；三通道间电气独立
- 诊断：每通道三路分别诊断，Wire Break (< 3.6 mA) 检测，模块 Health LED + Individual Ch Error 可通过 SOE 读
- HART：支持 HART 数字信号透传（需 Tricon HART option & HART modem 及上位软件配置）
- 前面板指示：PASS（绿）、FAULT（红）、ACTIVE（部分版有），个别版本有点 LED 对应 Ch Grp
- 配套端子板：通常配 Tricon 模拟量端子板 9771-210 / 9771-215（带 shunt & 冷端补偿选项——依应用）
- 供电：由 Tricon 机架背板供给（通常 +5 V / ±15 V 内部）
- 工作温度：0 ～ +60℃（控制室级），存储 -40～+85℃
- 湿度：5%–95% RH 无冷凝
- 认证：IEC 61508SIL 3、TÜV AK 6、FM / CSA Class I Div 2 Grp A-D T4、ATEX/IECEx Zone 2（装于认证机柜）
- 安装：插入 Tricon 机架任意 I/O 槽（非 CPU/Comms 槽），带前面板 ejector 锁定
产品介绍
3721 是 Tricon 安全系统里采集模拟量的主力——比如汽机 ESD 系统的压力变送器(4–20 mA)、液位、温度(经温度变送器转为 4–20 mA)全走它。跟普通 PLC AI 不同，它内部是三路独立 A/D 同时采样同一点，经 TMR 表决剔除单路故障，任一个 A/D 或通道线路故障不影响最终安全值，这是 SIL 3 的核心。模块不带本地量程拨码——信号类型(4–20mA/1–5V)、报警限值、滤波系数全在 TriStation 1131 → Hardware → I/O Definition 里组态。
有一点要注意：3721 必须配正确 Tricon 模拟端子板（如 9771-210 含 250 Ω shunt 做 4–20 mA→1–5 V 转换），端子板型号影响接线方式和 shunt 存在与否。老系统也可能用 3700A（8AI）或 3704E（热电偶/mV），不能混插槽位定义——换件前核对原槽位模块类型是 3721 还是 3700 族。
应用场景与行业案例
Tricon 最典型痛点是现场回路接地导致某一通道 A/D 表决不一致报 Difference——3721 的三取二能把单点故障屏蔽掉不跳车，但如果三个 A/D 两两差超阈值会报 Module Fault 进安全态，这时要查现场接地或屏蔽。
典型场景：
- 炼化 — 紧急停车系统(ESD) 过程变量采集：压力/液位/流量变送器 4–20 mA 进 3721，参与高/低选及联锁触发，SIL 3 链路完整。
- 海上平台 — Fire & Gas 系统 部分模拟探测(如 H2S ppm 变送器)：3721 采 4–20 mA 送 Tricon 做报警分级。
- 火电 — 锅炉 MFT 关联模拟量(汽包水位变送器三取二预处理外送 ESD)：3721 做本地采集供 SIS 记录。
- 化工 — 反应装置温度/压力安全监控：经温度变送器转为 4–20 mA 入 3721。
真实案例：
某 LNG 接收站 ESD 系统（Tricon Trident），夜班报”AI Module Ch 12 Difference Fault”——测现场回路电流正常，短接 3721 Ch12 In+ In- 模块仍报 Diff。确认 Ch12 某一路 A/D 积分电容老化（老卡 2003 年产）。库房有拆机测试 OK 同版本 3721C1，停机窗口断电拔出旧 AI（记录槽位号！），插入新 3721，上电 TriStation → Hardware → Verify Module（或 Soft Download I/O Config），原 I/O Definition 不变，Difference 清、示值正常。老师傅说”三取二救了一命，单通道坏没跳车”。提醒：换完建议进 TriStation → Online → Read Module Diagnostics 确认 All Channels OK 及 HART Status（若启用）。
