描述

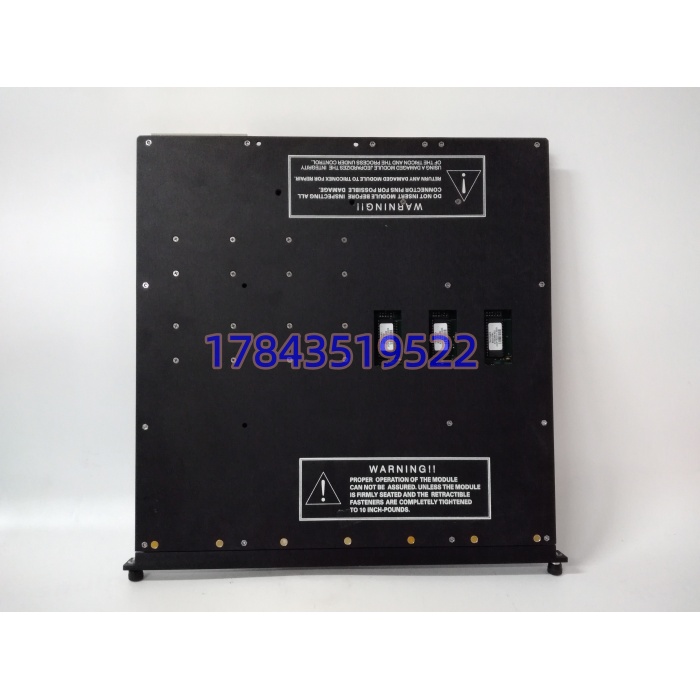

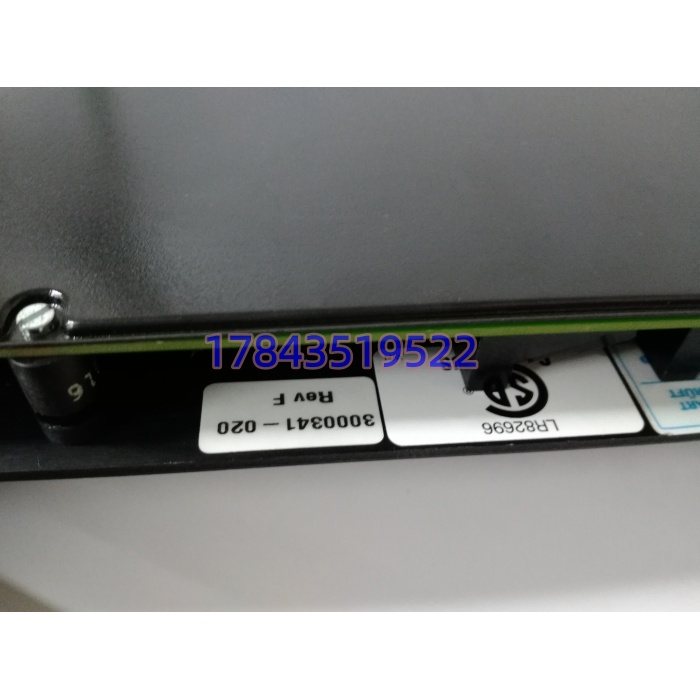

产品详情
· 型号：3604E
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon TMR DO Module
规格参数
| 参数项 | 典型值（3604E，据 Schneider Triconex 原厂规格书及转售页交叉） |
|---|---|
| 产品定位 | Tricon TMR 16 通道 24VDC 数字量输出模块 |
| 输出类型 | 晶体管源型（Sourcing/PNP），正逻辑，非继电器、非漏型 |
| 通道数 | 16 路独立，分两组各 8 路共用 COM（每组 COM 独立接线） |
| 额定输出 | 24 VDC ±15%（20.4–27.6 V），2 A/通道连续 @60℃降额 |
| 浪涌能力 | 10 A / 10 ms（感性负载关断尖峰耐受） |
| 总负载 | 模块总电流 ≤32 A（16×2A），机箱电源预算约束 |
| 导通压降 | ≤1.5 V @2 A（典型 0.8–1.2 V） |
| 关断漏流 | ≤0.1 mA @27.6 V（典型 <0.01 mA） |
| 响应时间 | ON ≤1 ms，OFF ≤2 ms（负载依赖） |
| 诊断能力 | 每通道硬件回读（Read-back）+ 三模表决比较 + 断线/短路/熔丝告警 |
| 隔离 | 现场侧—逻辑侧 1500 VDC 光电隔离；通道组间不隔离（共 COM） |
| 通信 | TriBus 背板连 MP 主处理器，3 路独立数据路径表决 |
| 指示 LED | RUN / FLT / ACT（每通道）+ 模块状态 |
| 端子接口 | 外配 ETP（Electronic Termination Panel）或 IPT，模块本身无接线端子 |
| 供电 | 背板经 ETP 取 24 V 现场电源（模块内部逻辑电由机架 5V 供给） |
| 热插拔 | 支持（Tricon v10+，需 TriStation 软件允许在线移除） |
| 安装 | Tricon 机架标准槽位（v9/v10/v11 兼容），单槽 |
| 工作温度 | 0…+60 ℃（转售页标 -40 起是错嫁 Trident 宽温参数） |
| 尺寸/重量 | 约 260×25×180 mm / 0.5–0.7 kg |
| 生命周期 | Schneider 将 3604E 归 Active Product 但建议新项目用 3604EN（增强诊断版）；老件市面 NOS/拆机流通，部分 Rev 已入 Last-time-buy |
产品介绍
从维护者视角切：TMR DO 最容易被仪表工忽略的不是通道烧，是”回读诊断悄悄报不一致但表决还过得去”——三路 MPU 各驱动一路输出晶体管，然后各自回读自己的结果，三取二表决。在某个 LNG 接收站 ESD 关断阀项目里碰过，#3 罐 HV-103 电磁阀（24V 1.8A）偶尔拒动，但 Tricon 诊断画面里该通道 Status 是”Pass”，只是 Diagnostics 里偶尔闪一下”Output Mismatch”。查了三个月才发现是 3604E 第 7 通道其中一路 MPU 的源型晶体管 Vce(sat) 从 0.8 V 爬到 1.6 V（接近 2 A 负载下拉极限），三路表决时两路正常一路偏低，表决还能过但余量只剩 0.2 V，低温天电磁阀线圈电阻变小就拉不动。换模块 10 分钟，但查因花了近一个检修季。这块卡的价值不在 2 A 多能扛，在它的回读诊断能抓”三路不一致”的早期征兆——前提是有人盯诊断位，而不是只看通道绿灯。
严格来说，3604E 只在 Tricon 机架里合法存在，插 Trident 或 AADvance 背板物理不对；它和 3604EN 的区别在于诊断精细度（EN 版能报”Partial Stroke Test 结果”和”输出级老化趋势”，E 版只能报通断和回读不一致）。Schneider 接手后 3604E 仍在产但建议新项目用 EN 版，老装置升级要考虑 ETP 端子兼容性（部分老 ETP 不支持 EN 的高级诊断位）。国内 NOS 价 6000–12000 元，拆机 3000–7000 元，ETP 端子板单独 800–2000 元。TCO 层面归 A 类安全输出件：单通道推的是 ESD 关断阀、火气喷淋阀、MCC 跳闸线圈——DO 拒动=该跳不跳，DO 误动=误停机，两者都是六位数起步的损失。备件策略上，每套 ESD 机柜按”同型号 1 NOS 热替换 + 厂库 1 NOS 冷备”，且 ETP 端子同比例备，别把模块和端子拆两个库位管。
应用场景与库存策略
TMR DO 最阴的故障不是 FAIL 灯亮，是”三路表决还能过但单路晶体管 Vce 悄悄爬升”——电磁阀在夏天还能拉、冬天拒动，运行工以为气温影响，其实是输出级老化。
- 海上平台 ESD（Tricon v10 驱 32 路关断阀+泄放阀，3604E 每通道 1.8–2 A 直推）：非它不可（TMR 表决+回读绑定）→ 建议每 ESD 机柜 1 件 NOS 热替换 + 厂库 1 件同 Rev NOS 冷备，ETP 端子同备。
- LNG 接收站火气系统（喷淋阀+风机启停，DO 驱动 MCC 中间继电器）：替代需重做 3604EN 升级 → 建议 LTB 按装置残寿 10 年囤 2 件同后缀 NOS。
- 炼油厂锅炉 MFT（FSSS 跳闸线圈直驱，无中间继电器）：允许单卡非冗余 → 备 1 件拆机翻新进 B 类缓冲层即可，但上机前每通道 Vce 饱和压降必须测试。
- 老 Tricon v9 改 v11 过渡期（保留现场电磁阀接线不变）：过渡 3–5 年 → 建议供应商代管 1 件 24h 直达。
真实案例：南海某导管架平台，年度 ESD 全功能测试时 HV-205 关断阀（24V 1.9A 弹簧复位）三次测试有一次拒动。仪表班换阀线圈、查接线、测 24V 电源电压（27.2 V 正常），两天没结果。最后 Tricon 维护工程师进 TriStation 1131 读 Diagnostics → Module Statistics → Output Mismatch Count，发现 3604E 第 11 通道累计 mismatch 17 次（全发生在凌晨水温最低时段）。拔卡测第 11 通道 Vce(sat) @2A：0.9 V（通道 A 路 MPU）、1.4 V（B 路）、1.7 V（C 路）——C 路已经濒临 2.0 V 极限。库房有件 2018 年 LTB 囤的同 Rev NOS，整体换卡（ETP 端子不动），mismatch 归零，HV-205 三次全关。事后该平台把 3604E 从”随坏随买”改成”每 ESD 机柜 1 NOS 热替换 + 厂库 1 NOS 冷备”，并把 Output Mismatch Count 纳入每月诊断位点检。反思很直白：TMR DO 不常硬炸，但单路晶体管 Vce 爬升这种”三取二还能过”的早期老化，比通道全死更耗海上检修船期。
