描述
产品详情

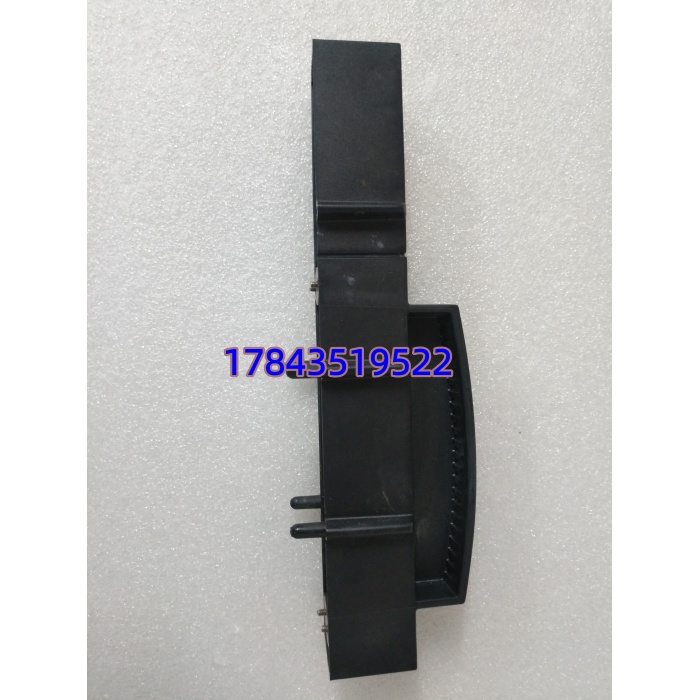

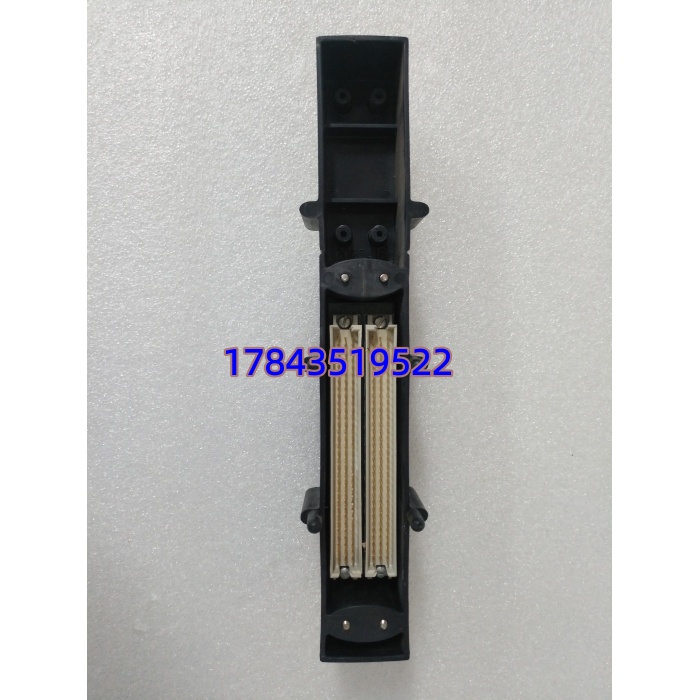

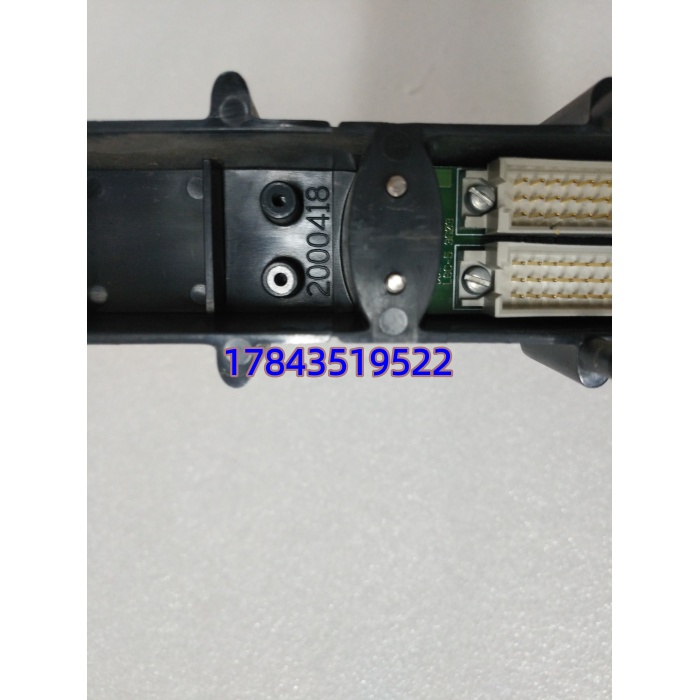

· 型号：3503E（关联内部 Ref. 2000418 — 以您柜内实物丝印为准，常见也见 3503、3503A 等早期 Rev.）
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon TMR Safety System — Digital Output (DO) Module, 16‑point 24VDC
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Triconex / Schneider Electric |
| 模块型号丝印 | 3503E（早期 3503 / 3503A），内部 Family Code 常印 2000418 或 4105 系列 |
| 订货参考 (现代) | 3503E‑4105 (依 Schneider 现售 P/N 如 4115 系列 DO — 确认 backward compat) |
| 模块类型 | TMR Digital Output Module — 16 channels, 24 V DC (sinking or sourcing per wiring) |
| 适用机架 | Tricon 3009 / 4351 / Trident 机架 I/O 槽位（Slot 4‑N，与 MP 模块不混插） |
| 通道数 | 16 点（通常组为 8‑point 两组，现场接线至 TB 或 Tyco/Phoenix 端子排） |
| 输出类型 | 固态晶体管（MOSFET），Typical Sinking (NPN) to 24VDC 负端；部分配置 Source 可设 |
| 额定电压 | 24 V DC（允许 18–32 V DC）由外部现场电源供给（与机架逻辑电源隔离） |
| 负载电流 | Max 0.5 A / point；Max 2.0 A / module total（依 Revision 及环境温度降额） |
| 响应 time | <1 ms (On/Off typical) |
| TMR 表决 | 三片 I/O 模块各收 MP 指令，输出级三取二硬件表决（防止单点错动 SOL） |
| 诊断功能 | 每点开路检测（Load Open）、短路保护（自动 shutdown 点 / 组）、现场电源丢失检测、模块温度预警 |
| 状态指示 | PWR（模块逻辑 OK）、CH x16 LED（On=输出激活）、FLT（模块 fault）、TMR Health per triad |
| 热插拔 | 支持在线更换（运行机架可保持 I/O 更新，新模块自动从 MP 装载配置） |
| 现场接线 | 前端 40‑pin IDC 扁平电缆 → 现场端子适配板（TTB / TBP 系列）或直接 screw terminal block 依柜设计 |
| 供电要求 | 现场侧 24VDC（外部 PS 如 TRICONEX 8312 或客户 24V SIS PS），逻辑侧 +5V 由机架背板 |
| 典型功耗 | ≈5 W |
| 编程映射 | 自动映射至 Control Program %Q 地址（TriStation 1131 I/O Editor） |
| 工作温度 | 0℃ ～ +60℃（机柜内） |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 5%–95% RH，非冷凝 |
| 认证 | IEC 61508 SIL 3 / IEC 61511 / TÜV / FM / cULus / ATEX Ex nL IIC T4 (Zone 2 需配合适机架) |
| 尺寸（模块本体） | 约 185×30×150 mm（H×W×D，Tricon 标准单槽宽） |
| 重量 | ≈0.35 kg |
| MTBF | >100,000 h（原厂 FMEDA，以最新 Safety Manual 为准） |
产品介绍
在某 LNG 接收站 ESD 碰过：Tricon 机架配 3503E 驱动 8 只 ESD 停机 solenoid（24VDC 固态 DO），运行 13 年第 #4 I/O 卡（3503E Rev.B）某点负载侧短路致模块整组自保护锁死——更换模块后正常。因 SIS 备件包只列了 DI 卡未列 DO，等 Schneider 代理调 NOS 欧线 8 工作日（部分老 Rev.B 稀缺），期间对应 ESD 回路旁路运行需安全偏差审批。3503E 本体故障率低（固态无机械触点），但它是SIS 停机/联锁输出唯一执行层——卡坏或点坏直接致对应 SOL 不动或误动，从安审+停机风险看必须按 A 类做战略备件（尤其 ESD 停机阀驱动卡）。目前老 3503E 新原包少见主要靠 NOS 与测好拆机，新项目推 4115 DO 系列，老用户建议 Last‑Time‑Buy。
建议仍运行 Tricon 3503E 装置：按 A 类每同类 SIS 机架池化备 1 件经老化测试拆机或 NOS（同丝印 Rev. 与现装机一致），若为关键 ESD 停机回路多机架相同可全厂共享 1 件但要求物流恢复 < SIS 允许退出窗口；若 5 年内不 SIS 整体升级按 Last‑Time‑Buy 评估囤 2 件（1 NOS + 1 测好）。注意 Tricon I/O 通常按 triad 组（每类型 I/O 卡可多片混插但同类型建议同 Rev.），备件单片通常可热插替换故障片。
应用场景与库存策略
3503E 故障 = 受影响通道/模块所有关联 DO 点按 Fail‑Safe 设置（通常 De‑energize SOL → 跳车或需旁路），SIS 诊断报 Module Fault。
- 油气/炼化/海上平台/化工（Tricon ESD/F&G — SOL 停机阀由 3503E 驱动） — SIS 停机执行层非它不可 → 建议按 A 类每同类 SIS 机架备 1 件冷备（丝印完全匹配 3503E Rev.xx，确认是 3503E 不是 3805E），单关键装置无双机架各备或全厂池化共享 1 件但评估安审风险。
- 火电/化工安全仪表（Tricon 做锅炉 MFT 跳闸继电器驱动 — 若用 3805E 继电器 DO 则不适用本品） — 核对现网 DO 卡型号再备对应型号。
- 已迁移至 Trident 新 I/O 或 HIMA/Triplex 新 SIS 装置 — 旧 3503E 呆滞只做内部调拨或二手回流。
- 改造/大修项目 — 拆前拍照记录完整丝印（3503E Rev.xx）及所驱动负载类型（SOL / 报警继电器 / 指示灯 — 确认是固态 3503E 还是继电器 3805E）；新备件到货做：① 目检端子无氧化；② 若条件允许上机架热插验证 LED 及 TriStation I/O Status 读 “OK”；③ 确认现场 24V 供电极性匹配（Sinking vs Sourcing）。
真实案例：南海某井口平台 ESD 采用 Tricon 3009（3×2401 + DI 3601E ×2 + DO 3503E ×2）。运行第 11 年台风季市电晃电后 #2 DO 3503E PWR LED 灭——复位无效，量背板供正常疑板载稳压块老化。因初始 MRO 未单列 DO 卡（”I/O 卡不坏” 误区），联系 Schneider 代理亚太仓无 NOS 3503E Rev.C 同版需英线调货清关 10 工作日。期间对应两组 ESD SOL 回路失电触发平台一级关断（设计 Fail‑Safe De‑energize），办 SIS 临时偏差+加密人工巡检降产量运行。事后将该 3503E（要求同 Rev 丝印）列入 A 类必保清单按每同类 SIS 1 件+全厂共享 1 件采购封存，并要求五年做一次 TriStation I/O 全读back 校验。
