描述
产品详情

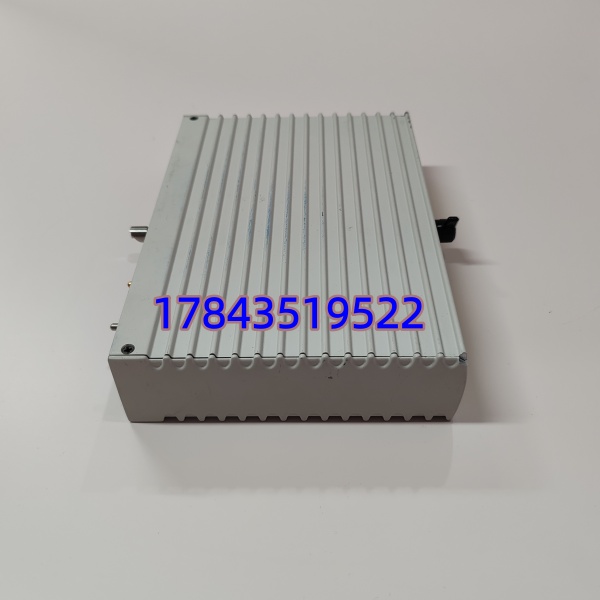

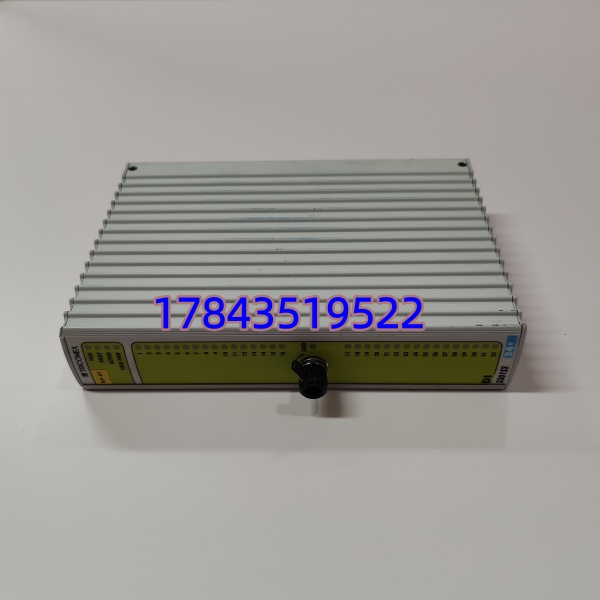

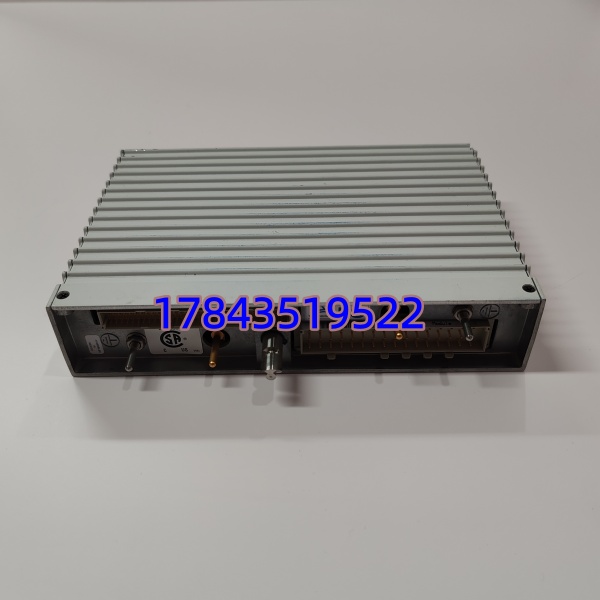

· 型号：DI3301S2（Triconex P/N 3503E，Rev S2/S2A 等）
· 品牌：Triconex / Schneider Electric (Process Automation SIS)
· 系列：Tricon / Trident — TMR SIS Digital Input Module (32-Point, 24V DC)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 / Triconex Order No. | DI3301S2（市场俗称）；正式订货号 3503E（32-pt 24V DC DI, S2 版，支持 Tricon v9.x+/Trident）；Rev 后缀区分 FW/Coating |
| 适用系统 | Triconex Tricon (MP & Enhanced) / Trident SIS 平台，需插入 8110(主)/8111(扩展)/8120(Trident)机架 I/O Slot——严格来说不兼容 Tricon CX（老 CX 用 3501E 等差别，插错报 Module Type Error） |
| 模块类型 | TMR Digital Input Module — 三通道独立 A/D 光电隔离 + Majority Vote |
| 输入点数 | 32 点（分组 4 组 × 8 pts，各组独立 COM 端子） |
| 额定输入电压 | 24V DC（工作范围 15～30V DC，”1″ 典型 15～30V / “0” ≤5V DC） |
| 输入类型 | Sink（NPN）或 Source（PNP）依现场接线极性——通常现场侧 COM 接 0V(DC-) 传感器为 PNP Source 或 COM 接 +24V 传感器为 NPN Sink |
| 输入电流 | 典型 2～7 mA @ 24V DC（湿触点要求），模块内含滤波防抖动 |
| 滤波 / 去抖 | 硬件 RC + 软件可编程去抖动（0～255 ms 可组态，缺省 5ms 典型） |
| 扫描时间 | 典型 <3ms 每 Tricon Main Processor Scan Cycle（表决后送 MP） |
| 隔离 | 现场输入-模块逻辑三路间光电隔离 ≥1500V AC rms；通道组间隔离 |
| 供电方式 | 通过 Tricon 机架背板取 5V DC（典型 <1.5W/module） |
| 状态指示 | 每点 Tri-state LED（On=Logic 1 / Off=0 / Flash=Fault in that channel path）；模块 Health/Pass/Fail LED |
| TMR 容错 | 单通道开路/漂移自动被另两通道多数表决屏蔽，报”Degraded Path”不断 SIF 执行；双通道故障转 Safe State 按 SIF 设定 |
| 端子 / 接线 | 配对应 Triconex Terminal Block（TB 或 FTWB 现场端子板）经 37-pin D-sub 或 端子排电缆——DI3301S2 本身无端子只经 TB 接现场 |
| 工作温度 | 0℃ ～ +60℃（工业级；Conformal Coated 版 -20℃ 起）；存储 -40℃ ～ +85℃ |
| 湿度 / 污染等级 | 5%～95% RH 非凝露；ISA-S71.04 G1/G2/G3（Coated 版） |
| 安装方式 | 插入 Tricon 811x 机架 I/O Slot，前面板锁扣；支持在线热插拔更换（建议非 Peak Demand 期操作） |
| 热插拔 | 支持——更换时 MP 自动重读 Configuration，新模块同步后恢复 Full Triplication；严格按 TriStation 提示确认 Slot State |
| 认证 / SIL | IEC 61508 SIL 3 / IEC 61511 / TÜV Certified；FM / CSA / ATEX / IECEx (依具体 Variant) |
| 尺寸 / 重量 | 约 160×30×200 mm（Tricon 模块标准宽单槽）；≈0.3kg |
产品介绍
在 LNG 接收站 ESD 系统碰过——现场急停按钮按下无 ESD 动作，查为 DI3301S2 某组 COM 端子氧化致该组 8 点 DI 全 0，Tricon 报”Input Point Failure — Path Degraded”但三取一未丢（另两 Path OK 表决通过），运行没跳车但 SIF 完整性降级触发审计项。(严格来说 3503E/DI3301S2 只对应 Tricon/Trident 平台——老 Tricon CX 用 3501E 物理不互换，插上会报 Illegal Module Type；买前确认现网机架是 Tricon MP/Enhanced 还是 CX/Classic 以免错订。) 这卡就是把现场 24V 干/湿接点经三路独立光耦送三块 Main Processor 做 Majority Vote，单通道故障系统容错不停机——SIS 核心优势所在。
从库存经理视角：Triconex 3503E 部分 Rev 入 Schneider Legacy Limited，全新原厂交期曾遇 16～40 周或仅 Service Contract 分配，二手撤旧流通较多。它属A 类 SIS 关键件（影响 SIF 完整性但 MTBF 高）——建议按每个 Tricon 机架（物理 I/O 节点）N+1 冷备（同 Rev 版）全厂最低 1 块，版本与现网 TriStation 下装 Configuration 兼容(FW Rev 须匹配或经 TriStation Validate)。TCO：一块 DI 卡几千美金，SIF 降级运行超许可时间违反 IEC 61511且保险可能免责——省这块备件得不偿失。请以 Schneider Electric Triconex Product Lifecycle Notice 为准。
应用场景与库存策略
DI 卡整组通道失效（端子氧化/COM 断线）表现：TriStation Diagnostics 报”Input Points Failed — Group X” + “Path Degraded/Failed”，若剩两 Path OK SIF 继续运行但 SIF Assurance Level 降——多数 HAZOP 要求限期修复（常 30 天）。原厂供货窗口收窄时需提前布局。
- 炼化/海上平台/化工 ESD 系统（Tricon/Trident） — ESD 按钮、PSV 压力开关、阀门全开/全关限位、泵运行反馈 DI 点。建议每个 Tricon I/O 节点（8110/8111 机架）按 N+1 备 1 块冷件，版本(Rev S2/S2A 等)与现网 TriStation Project 兼容（保留 .tcp 项目文件备份）。每年大修做热插拔更换演练时顺便确认备件上电 Pass Health LED。
- 冗余注意 — Tricon 靠三 MP 做 TMR 表决，DI 模块本身非冗余对（不像 DeltaV SIS Solver），但多 DI 卡分布在不同 Slot——单卡故障不影响 SIF 执行仅降级，备件不需成对买但需与现网 HW Rev 一致防 Config Reject。
- 库存策略 — ABC 分类归A 类（SIS 关键极低消耗），Safety Stock=全厂 Tricon I/O 节点 N+1 最小值≥1，ROP≤1 件触发急件。二手核验：①Triconex 原厂激光/点阵标签 SN/DateCode/Rev ②插已知 Good 811x 机架 + TB → TriStation Identify 看 Module Type=3503E HW Rev OK 无 “Config Mismatch” ③强制现场模拟 24V 短接看点 LED 亮 + TriStation Variable Monitor 变 1。
- 生命周期动作 — 关注 Schneider PCN，若 EOL 按
在线 DI3301S2(3503E)块数 × 剩余服役年 × 1.15(老化系数)LTB 囤；新项目评估 Tricon CX → Trident 或 Eagle 迁移时保留 legacy DI 备件覆盖老站。
真实案例：中东某炼油厂 Tricon ESD 用 3503E() 采 ESD 按钮及现场压力开关，运行第 9 年某 DI 卡第三 Path A/D 转换器报持续 “Channel Path Failure — Replace Module Recommended”。冗余两 Path 保 SIF 运行但 SIF 按 Site Procedure 需 30 天内恢复 Full Triplication。库房有块早前采购但未核对 Rev——插上 TriStation 报 “Hardware Revision Mismatch: Config expects Rev S2 found Rev S1” 拒运行（Project 编译时绑定 S2）。临时从兄弟装置借 S2 版换上恢复 Full TMR，事后修订备件规范：所有 Triconex I/O 备件必须记录 HW Rev 并与现网 Project 中 Module Definition 一致，入库做 TriStation Identify 存档截图——SIS 件版本错配是最常见的”有备件不能用”原因。
