描述
产品详情
· 型号：3101（MP3101）
· 品牌：TRICONEX
· 系列：Tricon v9/v10
规格参数
- 处理器： 32-bit Motorola MPC860，主频50MHz
- 程序存储： 6 MB Flash PROM
- 运行内存： 16 MB DRAM（带字节校验）
- 非易失性存储： 8 KB NVRAM（CRC保护，保存保持性变量）
- 冗余架构： 三重模件冗余（TMR），2oo3表决
- 通信接口： 2×TriBus（主处理器间通信），1×TriStation端口（10BaseT以太网），1×Modbus端口（RS-232/485）
- 工作电压： 24V DC（输入范围19.2-30V DC）
- 功耗： 最大8W
- 工作温度： -40℃ ~ +70℃
- 安全认证： IEC 61508 SIL 3
- 安装方式： Tricon机架插槽安装，支持热插拔
产品介绍

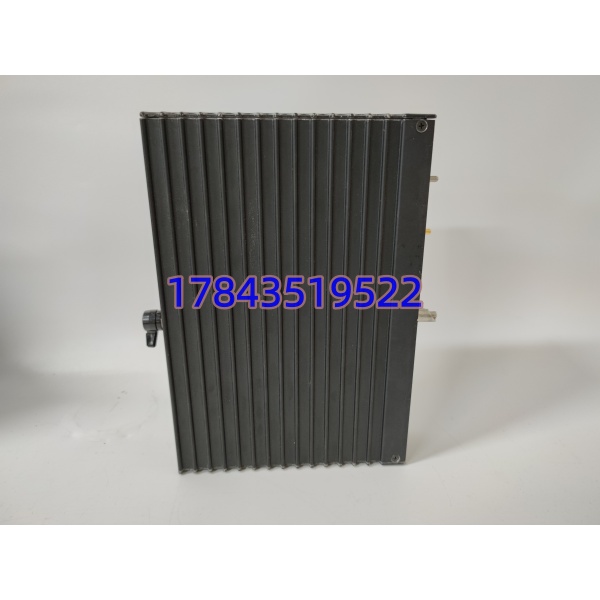

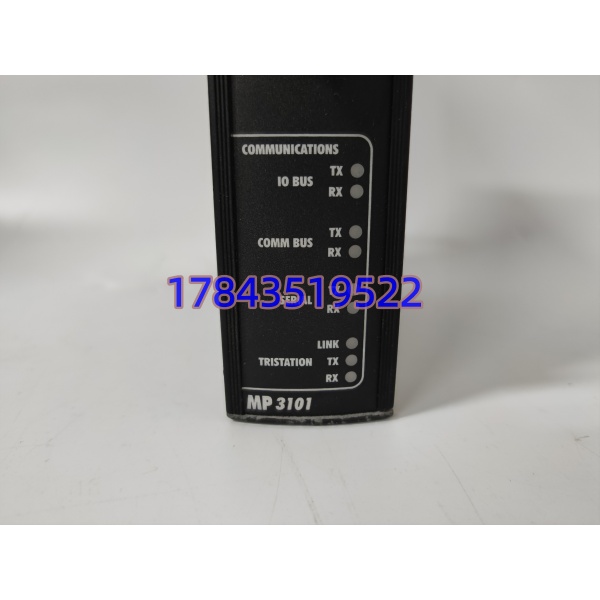

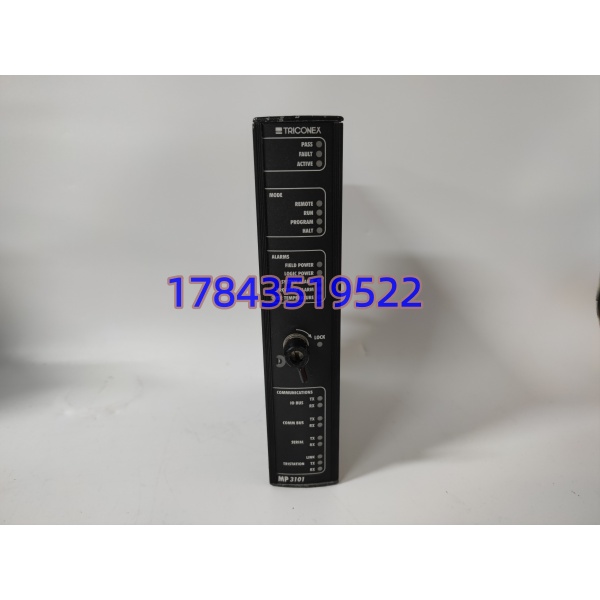

3101是Triconex Tricon安全仪表系统（SIS）的核心——主处理器模块。它采用Triconex标志性的三重模件冗余（TMR）架构，三个完全相同的处理器模块并行运行同一个控制逻辑，通过2oo3（三取二）表决机制判定输出结果。哪怕其中一个处理器彻底挂了，另外两个照常工作，系统无扰动持续运行，不存在单点故障。
坦白讲，现场最容易搞混的是3101和供电模块的区别。3101是那个插在机架中间槽位、带一堆状态指示灯的”大脑”，不是机架最左边那个给系统供电的家伙。换CPU模块比换电源模块麻烦得多——程序没了要重新下装。有一点要注意，3101出厂不带应用程序，换了新模块必须通过TriStation软件重新下载你的安全逻辑和配置，光插上去没用。
应用场景与行业案例
痛点切入：
搞SIS维护的最怕什么？CPU模块挂了，系统停摆，整个安全联锁网络瘫痪。更怕的是换了块二手件上去，上电自检报错，三通道里有两个通道通不过——因为存储单元老化或者之前被人修过。这种TMR系统最核心的价值，就是允许你在系统在线的时候换模块，但前提是另外两个通道必须健康运行。
典型场景：
- 石油化工——紧急停机（ESD）系统： 炼油厂、乙烯装置的紧急停车系统，3101作为控制器核心执行SIS安全逻辑，接收I/O模块的工艺超限信号，触发切断阀动作。
- 天然气——压缩机站安全联锁： 长输管线压缩机站，3101监测轴承温度、振动、压力等关键参数，超限时触发停机或放空。TMR架构保证单点故障不会导致误跳车。
- 电力——汽轮机保护系统： 电厂汽轮机的超速、振动高、润滑油压低等保护信号经3101逻辑判定后触发跳闸，SIL 3认证保证保护功能的可靠性。
- 化工——反应器紧急泄压： 放热反应釜的温度和压力超高时，3101执行泄压阀开启逻辑，TMR架构防止因处理器故障导致的保护失效。
真实案例：
有个炼化厂的催化裂化装置ESD系统，运行了十几年，某天操作员发现安全联锁系统报警，查日志发现3101的第三个处理器通道自检报RAM错误，被系统自动隔离了。系统只剩下两个通道在工作，还能跑，但失去了冗余余量——再来一个通道出问题，整个系统就瘫了。
厂里没有备件，紧急从供应商调了一块同型号的二手件。到货后，在系统带电状态下把坏的3101模块拔出来，新模块插进去——系统自动识别并同步，三通道恢复了全冗余状态。那个厂的仪表主管后来跟我讲：”TMR架构最大的价值就是换件不用停机。但是有一点要注意，旧模块拔出来之前最好用TriStation把配置导出来备份，万一新模块同步失败还能手动下装。”
常见问题解答 (FAQ)
Q1：3101和MP3101是同一个东西吗？
A：是。MP3101是3101的完整型号前缀，产品本身是完全一样的。市面资料有些标3101有些标MP3101，买的时候看实物标签确认就行。
Q2：3101是主处理器还是电源模块？
A：主处理器模块。它是Tricon系统的核心CPU，插在机架中间槽位。机架最左边那两个槽位插的是电源模块（如MP3101电源版或8310），别搞混了。电源模块负责供电，处理器模块负责跑逻辑，功能完全不同。
Q3：3101支持热插拔吗？拔了会不会影响系统运行？
A：支持。Tricon系统的TMR架构设计目标之一就是在线更换模块。但前提是：系统里至少有两个通道是健康的、能正常工作的。如果你只有一个通道活着，拔掉它整个系统就停了。换之前最好确认系统状态，确保风险可控。
Q4：换了新模块之后，应用程序怎么办？会自动同步吗？
A：新模块出厂时是空白的，不带任何应用程序和配置。换上去之后，系统会自动尝试从另外两个健康的处理器同步程序和数据。如果同步失败，你就需要通过TriStation软件手动下载应用程序。稳妥做法是换之前先导出一份程序备份，防一手。
Q5：这模块停产了吗？现在能买到什么成色的？
A：3101是Tricon v9/v10系统的老型号，已进入停产/备件状态。原厂新件基本不产了，市面流通的主要是库存尾货、合规翻新的拆机件。采购时注意：二手件必须要求供应商提供通电自检和功能测试报告，最好有上机测试记录。
